    Đánh giá PSU Infinity ECO 600W
    Infinity gaming là 1 thương hiệu của CTY TNHH Hoàng Phương. Với dải sản phẩm thiết bị tin học dành cho thị trường cafe net. Infinitygaming vừa cho ra mắt dòng sản phẩm nguồn mới ECO 600W nhằm thay thế cho dòng sản phẩm Venus 600 trước kia đã ngừng sản xuất. Với các tính năng khá hấp dẫn trong phân khúc như Active pfc full range, 2 đầu cấp nguồn CPU, Hiệu suất được phía NSX cam kết trên 80%
    I- Hộp và phụ kiện:

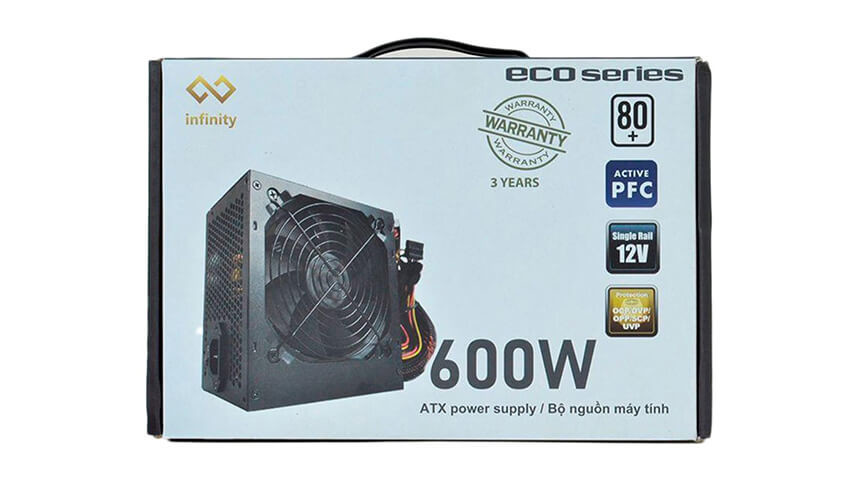

    Hộp của Infinity ECO 600W có kích thước nhỏ nhắn vừa đủ để chứa nguồn và cáp nguồn tông màu đen trắng. Các thông số chính được in song ngữ Anh-Việt ở các mặt của hộp
    Phụ kiện đi kèm Infinity ECO 600W chỉ gồm có 1 cáp nguồn EU type
    II- PSU Infinity ECO 600W
    1-Bên ngoài:

    ECO 600W có kích thước ATX tiêu chuẩn vỏ được sơn đen sử dụng quạt làm mát 120mm. Hệ thống cáp màu được bọc lưới dây 24pin
    Công suất danh định 600W. Active PFC fullrange 100V~240V, Single rail 12V@576W
    Hệ thống cáp của Infinity gồm có:
    1x 24pin Mainboard (40cm)
    2x 4+4pin ATX12V (40cm)
    2x 6+2pin PCIe (45cm+15cm)
    4x SATA (40cm+)
    2x ATA (40cm+)
    2-Bên trong:
    Infinity ECO 600W có thiết kế mạch “truyền thống” nổi bật với 2 khối tản nhiệt lớn nhằm đảm bảo khả năng tản nhiệt cho các linh kiện công suất trong điều kiện hoạt động liên tục
    Bảng linh kiện được sử dụng trên Infinity ECO 600W:
    Tầng lọc nhiễu đầy đủ với 2 tầng lọc nhiễu chính và thành phần hạn chế tia lửa điện ngay tại jack cắm AC đầu vào. Ngoài ra Infinity ECO 600W còn được trang bị thêm linh kiện chống sét MOV. Đây là 1 điểm nâng cấp nhẹ so với Venus 600
    là PSU fullrange vì thế diode cầu trên Infinity ECO 600W sử dụng loại có công suất khá cao GBU1506 (15A) được đính trên 1 phiến tản nhiệt riêng biệt
    Tụ nguồn chính sử dụng loại 270uF/400V 105oC đến từ hãng Samxon thuộc tier2 . Với mức điện dung này thì ECO 600W khó có thể Pass bài test Holdup time
    Tầng PFC được đầu tư bài bản với 1 cặp mosfet công suất lớn HX20N50 kèm theo 1 boost diode 15A . Điều này là cần thiết để ECO 600W có thể hoạt động ở dải điện áp rộng /fullrange tầng PWM không có gì đặc biệt khi chỉ sử dụng 1 cặp mosfet HX16N50 . IC điều khiển hoạt động cho cả 2 tầng PWM/PFC là loại champion CM6800TX
    Ở khu vực nắn dòng đầu ra vẫn là sự hiện diện của tổ hợp các diode xung (schottky) với công suất thiết kế như sau
    12V: 3x MBR30H100CT (3x 30A)
    5V: MBR3045CT (30A)
    3,3V: MBR3045CT (30A)
    Các tụ lọc nguồn DC đầu ra tới từ hãng Asia’X với mức nhiệt độ chịu đựng 105oC
    IC giám sát hoạt động là loại Weltrend WT751002S cung cấp 3 chế độ bảo vệ cơ bản OCP/UVP/SCP .
    Đường cấp trước 5Vsb được tạo ra từ IC combo Onsemi FSDM311. Phần mạch in của Infinity ECO 600W sạch đẹp được phủ 1 lớp vecni trong suốt chống oxi hóa
    III-Thử nghiệm:
    1-Thử tải:

    Infinity ECO 600W hoàn thành tốt các mức tải với hiệu suất duy trì trên 80% đúng như những gì phía Infinity cam kết. Điện áp dao động trong khoảng an toàn của chuẩn ATX. Có thể thấy sự hụt hơi của thiết kế “ truyền thống” so với thiết kế sử dụng mạch DC to DC ở sự ổn định về điện áp đầu ra ở các mức tải khác nhau. Tất nhiên ở tầm giá của ECO 600W chúng ta khó có sự lựa chọn nào khác
    2-Transient response test ( Tải biến thiên):
    Tiếp theo là ở bài test tải biến thiên liên tục 10Hz( thay đổi 10 lần trong 1 giây) Infinity ECO 600W hoàn thành tốt khi các đường điện vẫn trong khoảng an toàn của chuẩn ATX
    T1: 20% load trong 100mS
    T2: 50% load trong 100mS
    3-Ripple & noise ( Nhiễu AC cao tần)
    Ripple& noise của Infinity ECO 600W đạt mức khá khi đường 12V tối đa 42mV, các đường điện còn lại đều trên dưới 20mV

    10% Load

    20% Load

    50% Load

    80% Load

    100% Load
    4-Hold up time ( Thời gian lưu điện):
    Với tụ chính 270uF cho mức công suất 600W thì ECO 600W chỉ đạt được chỉ số Hold up time là 10,2mS . Cách khá xa tiêu chuẩn ATX yêu cầu
    5-Earth leak current ( Kiểm tra dòng rò)
    Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 230VAC tương đương khoảng 253VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng Chroma 19073 Hipot tester để đo dòng rò
    6- Nhiệt độ làm việc và độ ồn quạt làm mát:
    Điều kiện môi trường : 40-45°C/38dBA

    Độ ồn được đo cách quạt PSU 10cm
    Infinity ECO 600W sử dụng quạt làm mát BDH12025S có tốc độ tối đa khoảng 2200RPM
    IV- Kết luận:
    Infinity ECO 600W có phẩm chất điện áp và chất lượng linh kiện khá. Hiệu suất trên 80%. Là số ít nguồn được trang bị mạch Active PFC fullrange trong phân khúc. PSU hoạt động tương đối ồn khi tải trên 80% bù lại giúp kéo nhiệt độ hoạt động của PSU xuống thấp.
    ECO 600W phù hợp cho các cấu hình máy tính sử dụng 01 card đồ họa <180W
    Ưu điểm:
    -Hiệu suất tối đa 85%@230VAC
    -2 đầu CPU
    -Active PFC fullrange
    Khuyết điểm:
    -Hold up time thấp
    Bạn có thể khảo giá của Infinity ECO 600W tại đây
    Nguồnf14lab
