Bạn mua một bo mạch chủ mới, nhưng khi mở ra bạn thấy có đến 2 đầu cấp nguồn 8-pin cho CPU, thay vì 1 đầu 8-pin như những main khác. Vậy tại sao bo mạch chủ của bạn lại có thêm đầu nối 8-pin? Liệu khi bạn sử dụng nguồn có 1 đầu nối 8-pin nó có đủ cấp điện cho CPU không? Chúng ta hãy tìm hiểu.
Năng lượng được truyền đến CPU như thế nào?
Hệ thống của bạn sẽ cần 1 bộ cấp nguồn (PSU), PSU sẽ chuyển đổi dòng điện xoay chiều (AC) nhận từ ổ cắm điện sang dòng điện 1 chiều (DC), dòng điện sau đó sẽ được dùng để cung cấp điện cho các thành phần khác nhau trên bo mạch chủ, có nghĩa là các thành phần trên bo mạch chủ sẽ sử dụng các mức điện áp khác nhau.
Để giải quyết vấn đề này, PSU sẽ có các đầu nối được thiết kế khác nhau để cấp điện, thường là các điện áp 12V, 5V và 3.3V.
Một trong những đầu nối này cấp điện áp 12V cho CPU. Tuy nhiên nó không thể cấp trực tiếp cho CPU, vì điện áp cao như vậy sẽ làm cháy các bóng bán dẫn. Do đó, điện áp từ đầu nối CPU sẽ gửi đến các mô đun ổn áp để chuyển 12V sang điện áp trong phạm vi 1 đến 1.5V rồi mới cấp nguồn CPU.
Vậy đầu cắm CPU có thể cung cấp bao nhiêu năng lượng?
Đầu nối sẽ cung cấp điện áp cho CPU, nếu nguồn điện không đủ thì CPU sẽ không thể đạt hiệu suất cao.

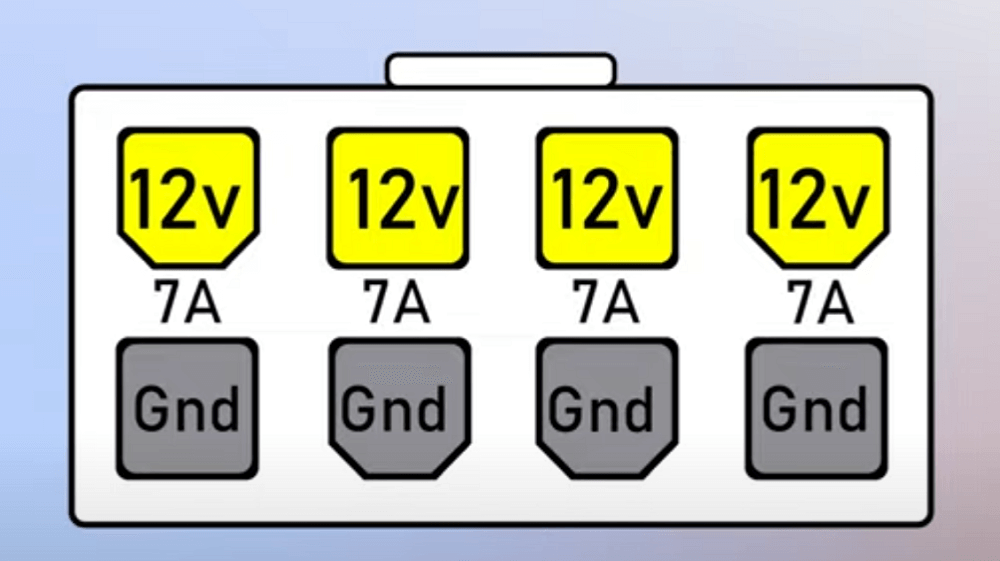

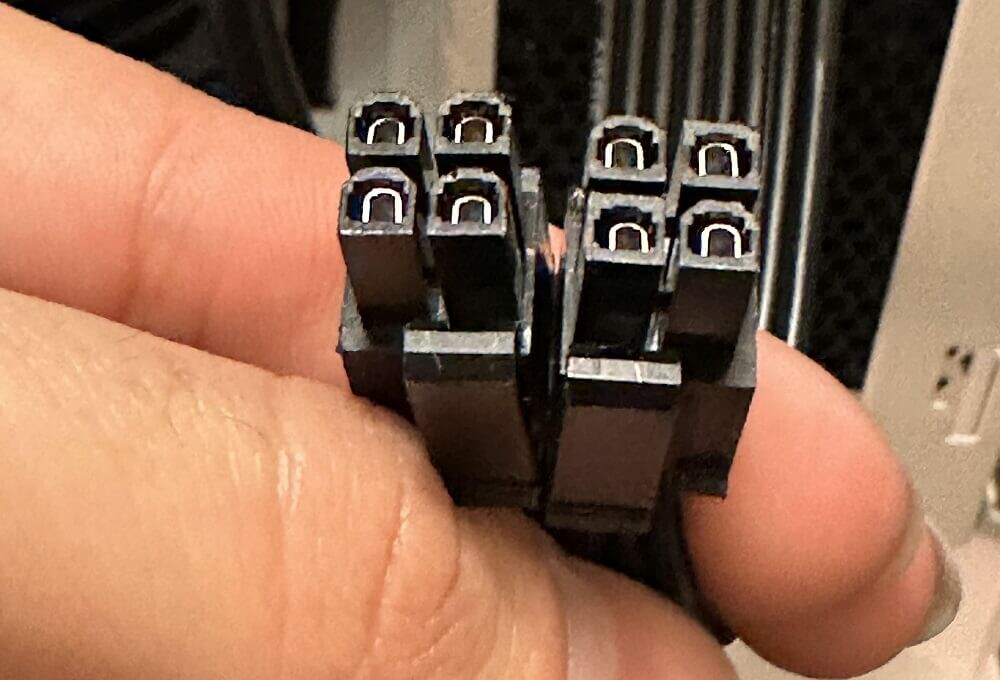

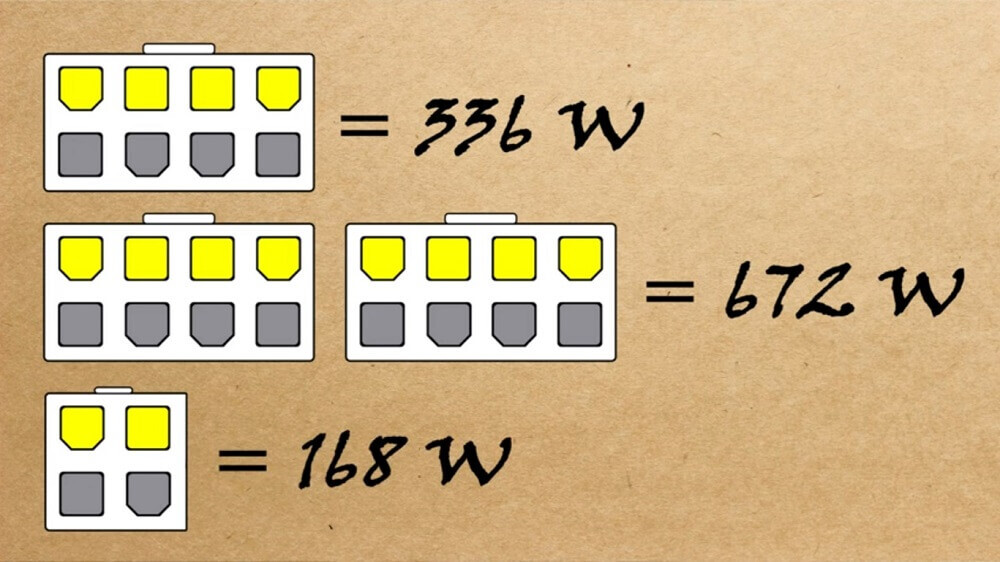

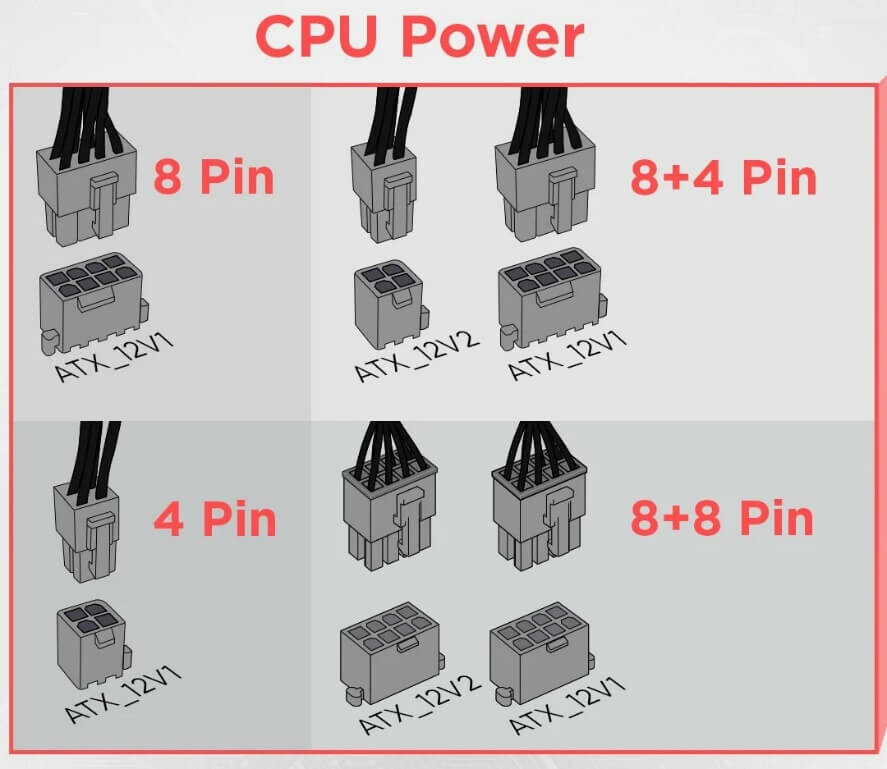

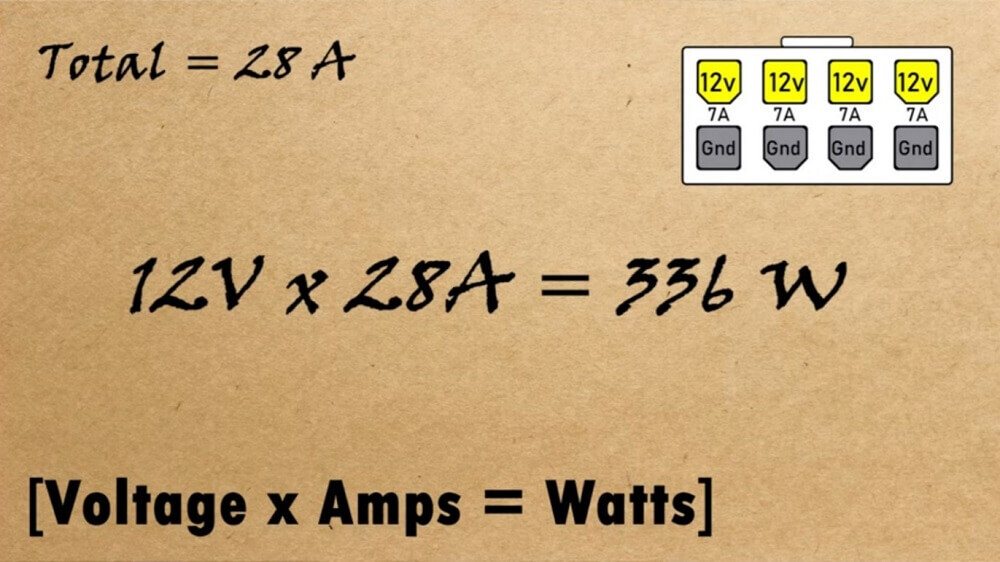

Đầu nối bốn chân trên bo mạch chủ của bạn đi kèm với hai chân 12 v và hai chân nối mass, trong khi đầu nối tám chân có bốn chân nối mass và bốn chân 12 v. Mỗi chân trong đầu nối có khả năng cung cấp dòng điện tối đa 7A. Với điện áp 12V được cung cấp bởi các chân cắm và dòng điện 7A, một cặp đầu nối có thể cung cấp công suất P=U*I = 84 watt (12*7). Do đó, đầu nối bốn chân có thể cung cấp 168 watt (84*2), trong khi đầu nối CPU tám chân có thể cung cấp 336 watt.
Tương tự đầu cấp nguồn 8-pin CPU có thể cung cấp điện năng 672 watt, trong khi cấu hình 8 chân và 4 chân có thể cung cấp 504 watt.

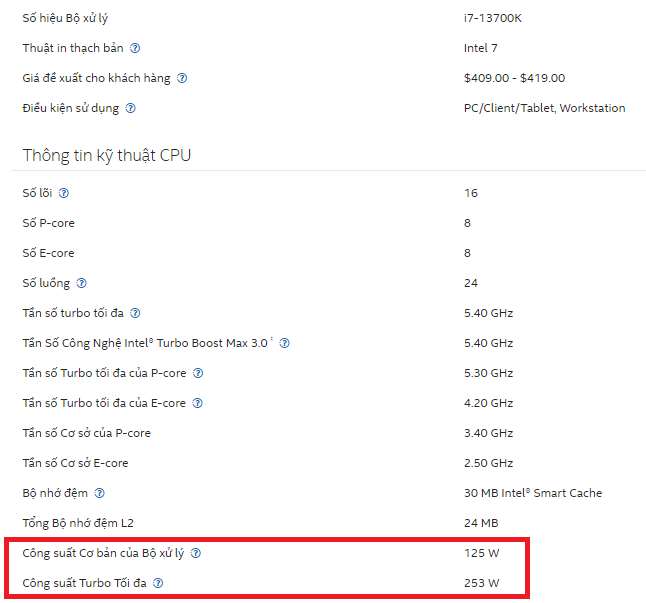

Để có thể biêt được 1 CPU có công suất bao nhiêu W, ta có thể xem trên trang web của nhà sản xuất.
Vậy có một vấn đề mà nhiều bạn đặt ra ở đây đó là: Điều gì sẽ xảy ra nếu main của tôi cần 2 đầu cấp nguồn 8-pin nhưng nguồn của tôi chỉ có một? Câu trả lời sẽ được đưa ra ở bài test dưới đây.
Cấu hình test
• Main Gigabyte Z790 GAMING X AX
• CPU Intel Core i7-13700K
• GSkill Trident Z5 RGB Black
• Thermalright Frozen Magic 360 Scenic Snow White
• Nguồn:
o Andyson TX700 700W – 80 Plus Titanium PSU (1 đầu cấp nguồn 8-pin)
o MSI MAG A850GL PCIE5 – 850W 80Plus Gold – Fully Modular (2 đầu cấp nguồn 8-pin)
Nguồn Andyson TX700 700W – 80 Plus Titanium PSU

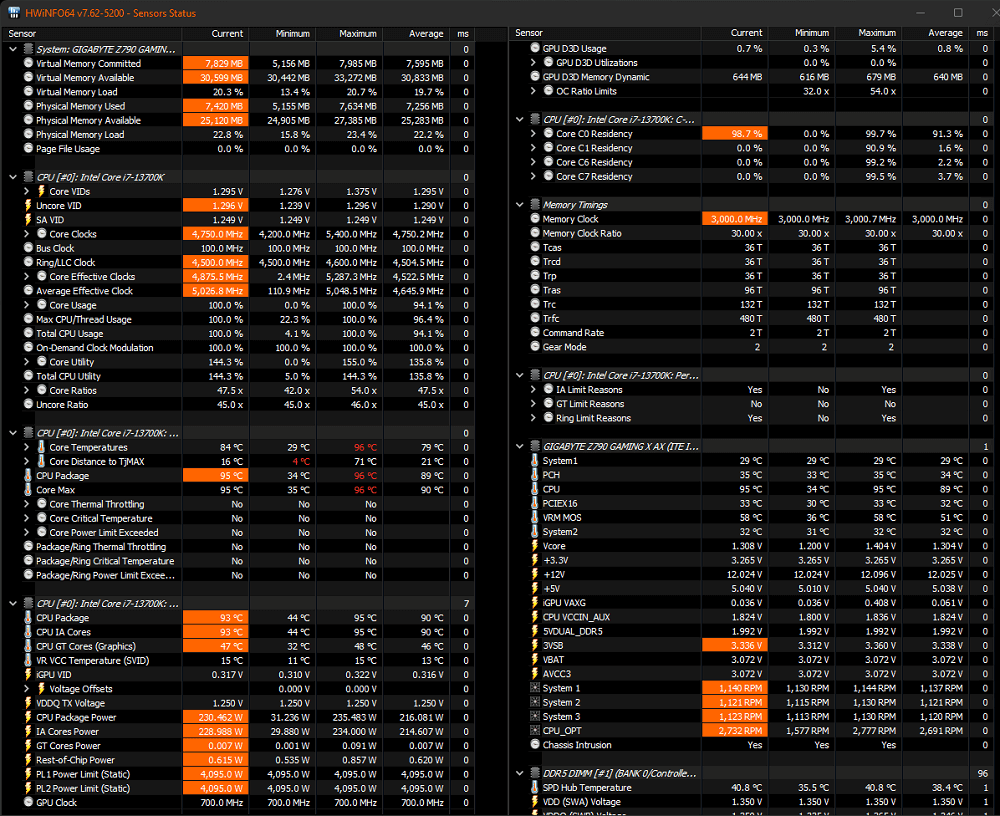

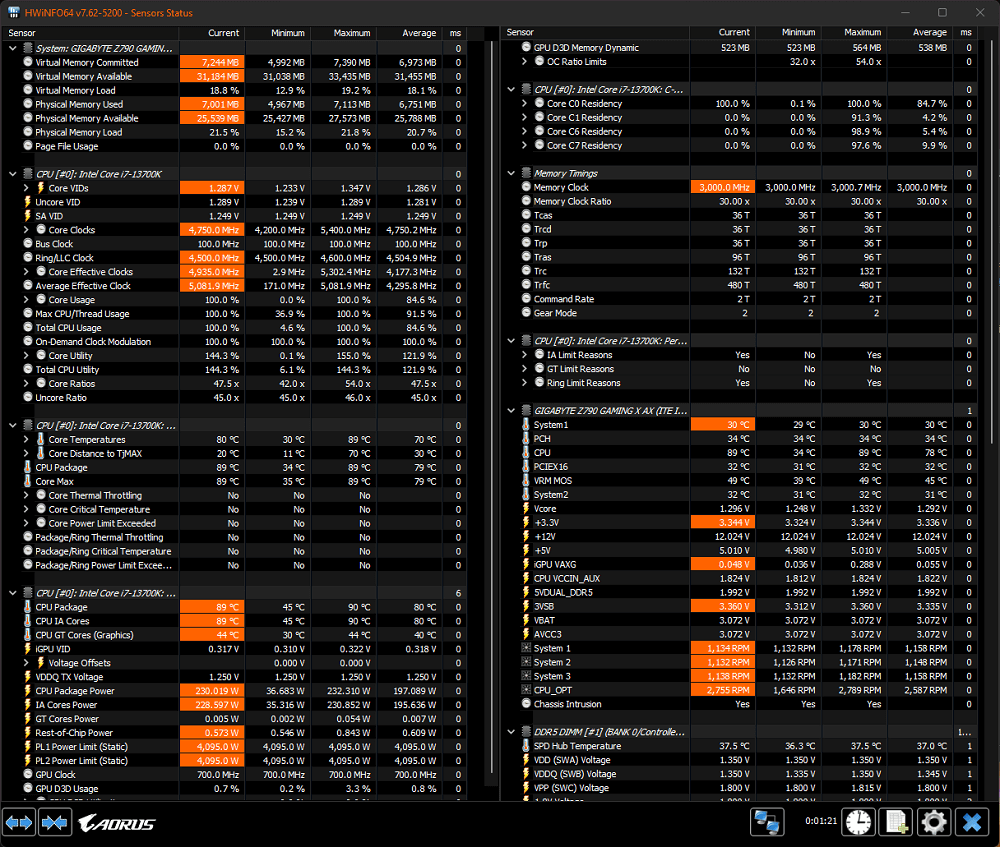

Với nguồn đầu cấp nguồn 8-pin CPU trong bài test Cinebench R23 trong 30 phút. Ta có kết quả:
• Core VIDs: 1,347 V
• Core Clock: 5,400 MHz
• CPU Package Power: 232,310 W
• V Core: 1,332 V
• Cinebench R23: 28849

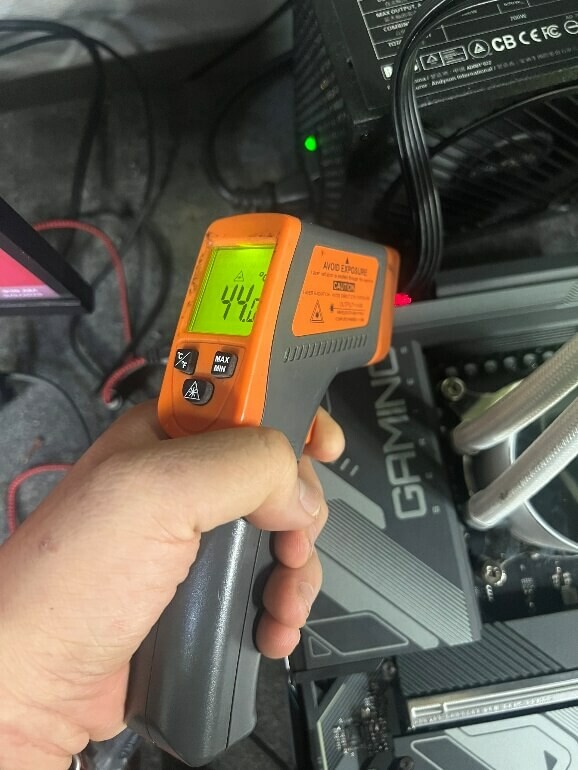

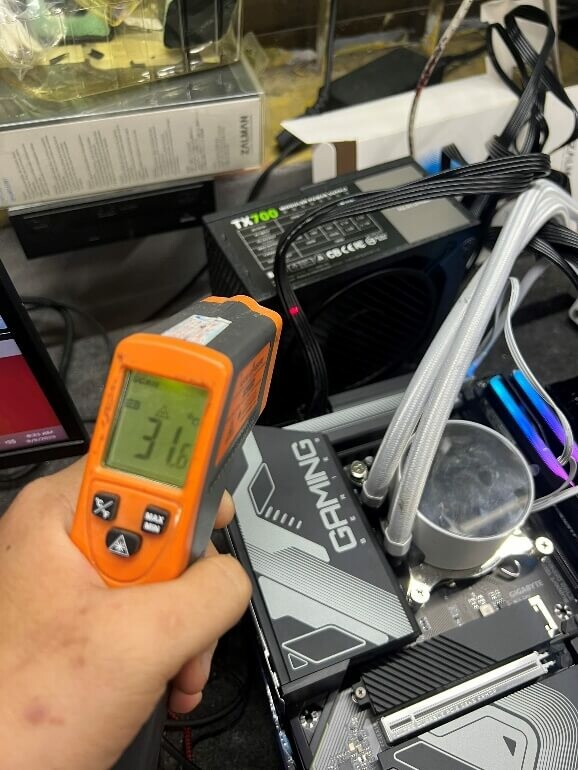

• Dùng dụng cụ đo nhiệt độ có thể thấy được khi đo tại đầu cấp nguồn 8-pin nhiệt độ chỉ có 44 ºC còn khi đo tại một điểm bất kì trên dây nguồn, nhiệt chỉ có 31 ºC (Thông thường theo qui chuẩn của cáp điện vỏ bọc PVC có mức chịu nhiệt tối đa là 80 ºC).
Nguồn MSI MAG A850GL PCIE5 – 850W 80Plus Gold – Fully Modular
Với nguồn 2 đầu cấp nguồn 8-pin CPU trong bài test Cinebench R23 trong 30 phút. Ta có kết quả:
• Core VIDs: 1,375 V
• Core Clock: 5,400 MHz
• CPU Package Power: 235,483 W
• V Core: 1.404 V

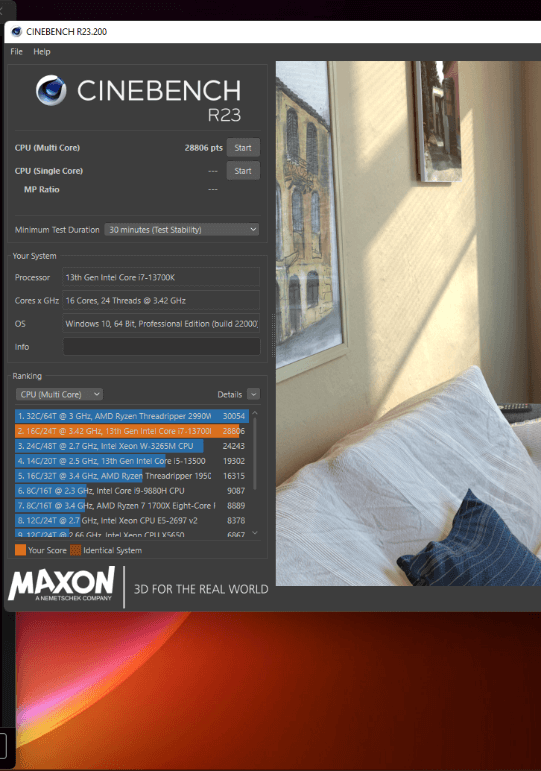

• Cinebench R23: 28806

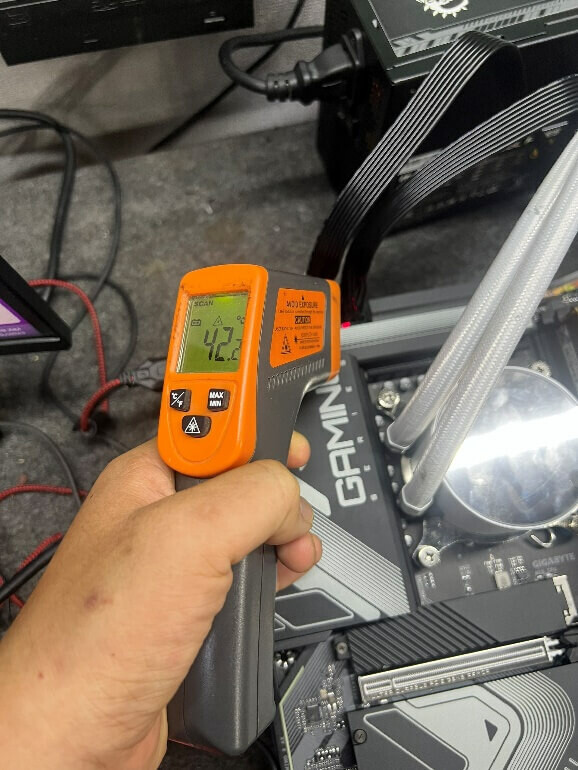

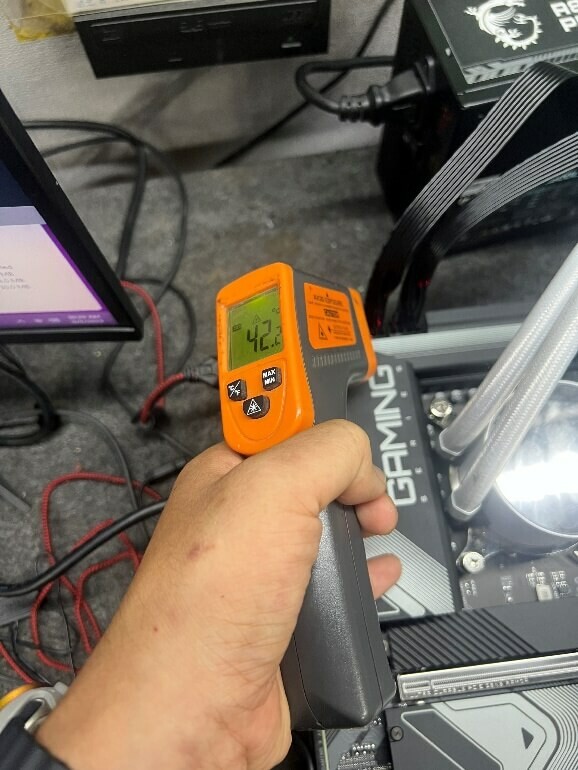

• Dùng dụng cụ đo nhiệt độ có thể thấy được khi đo tại đầu cấp nguồn 8-pin nhiệt độ chỉ có 42 ºC khi đo trên cả 2 đầu dây.

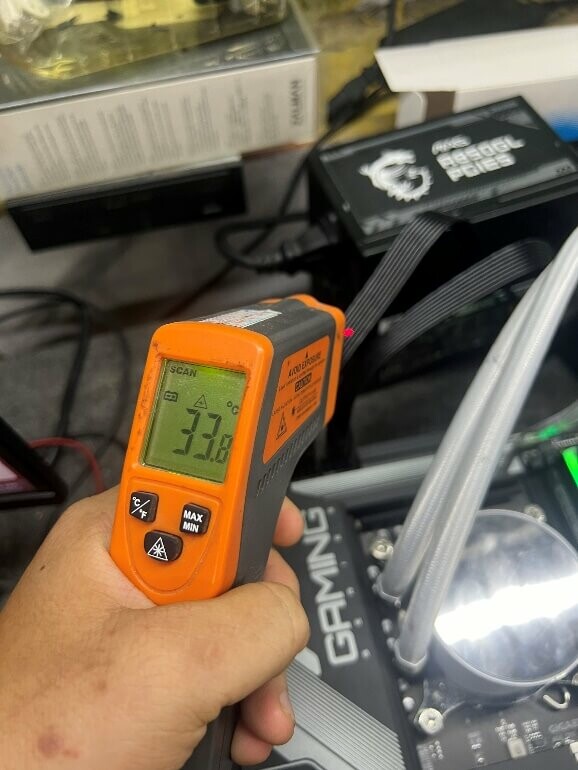

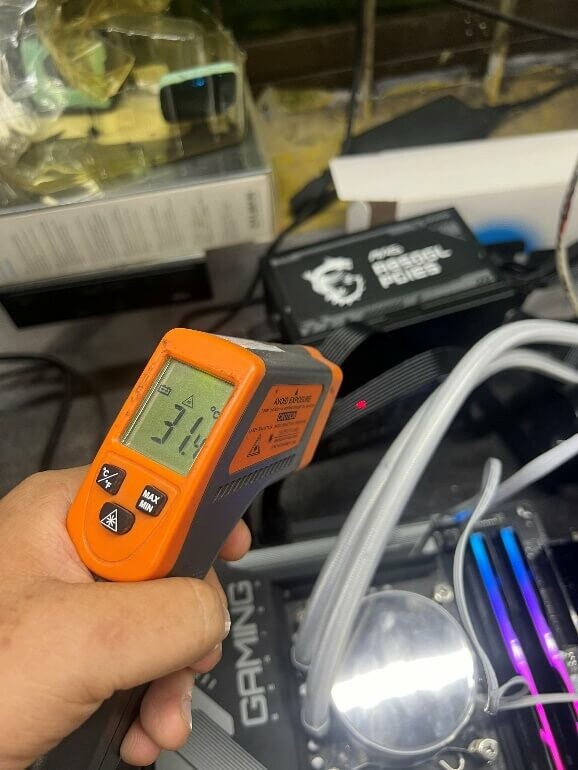

• Còn khi đo tại một điểm bất kì trên dây nguồn, nhiệt chỉ có 31 ºC – 33 ºC trên cả 2 dây.
Tổng kết: Nguồn TX700 chỉ có một đầu cấp nguồn 8-pin CPU còn A850GL có 2 đầu và sau khi test thì có thể thấy thông số của 2 bộ nguồn máy tính gần như nhau không chênh lệch quá nhiều.
| Andyson TX700 | MSI MAG A850GL | |
| Core VIDs | 1,347 V | 1,375 V |
| Core Clock | 5,400 MHz | 5,400 MHz |
| CPU Package Power | 232,310 W | 235,483 W |
| V Core | 1,332 V | 1.404 V |
| Cinebench R23 | 28849 | 28806 |
| Nhiệt độ tại cổng 8 pin | 44oC | 42oC |
| Nhiệt độ trên dây | 31oC | 31oC – 33oC |
Vậy đầu cấp nguồn 8-pin CPU có đủ tải không?
Như đã giải thích trước đó, CPU I7-13700K có thể tiêu thụ ~260W, trong khi đầu cấp nguồn 8-pin có thể cung cấp 336W. Do đó, nếu bạn nhìn vào nó, một đầu nối CPU duy nhất là đủ cho bất kỳ CPU nào (các đơn vị máy chủ cao cấp, máy trạm, v.v.).
Nhưng có một vấn đề phát sinh. Bạn thấy đấy, đường dây cung cấp năng lượng cho CPU của bạn trong thời gian tải cao liên tục có thể mang đến 7A mỗi dây. Do đó, một đầu cấp nguồn 8-pin với 4 chân 12V sẽ kéo tổng cộng 28A và dòng điện cao như vậy sẽ tạo ra rất nhiều nhiệt. Để dễ hình dung, nhiệt sinh ra trong một dây dẫn mang dòng điện tỷ lệ với bình phương dòng điện chạy qua nó. Tuy nhiên ở bài test này ta thấy nhiệt độ vẫn nằm trong tầm kiểm soát.
Do đó, 1 đầu cấp nguồn 8-pin CPU vẫn đủ để tải cho CPU I7-13700K, tuy nhiên nên sử dụng đầu nối CPU kép nếu bạn muốn đẩy CPU đến giới hạn bằng cách ép xung nó. Mặt khác, nếu bạn sử dụng CPU tầm trung không cần nhiều điện năng để hoạt động thì một đầu nối 8-pin là đủ.
