    REVIEW Nguồn (PSU INF-G800W) Infinity Gold 800W

    Sau một thời gian kinh doanh dòng nguồn phân khúc phổ thông ECO series. Infinity tiếp tục cho ra mắt dòng sản phẩm mới nhắm vào phân khúc tầm trung mang tên Gold Series. với các tính năng hấp dẫn của các dòng sản phẩm cao cấp như: 100% cáp rời dạng bẹ đen mềm, hiêu suất cam kết đạt 90%, sử dụng thiết kế mạch LLC và DC to DC
    Hiện tại Gold series chỉ mới có mức công suất 800W mang định danh INF-G800W
    Review Nguồn (Psu Inf-G800W) Infinity Gold 800W
    I-Hộp và phụ kiện

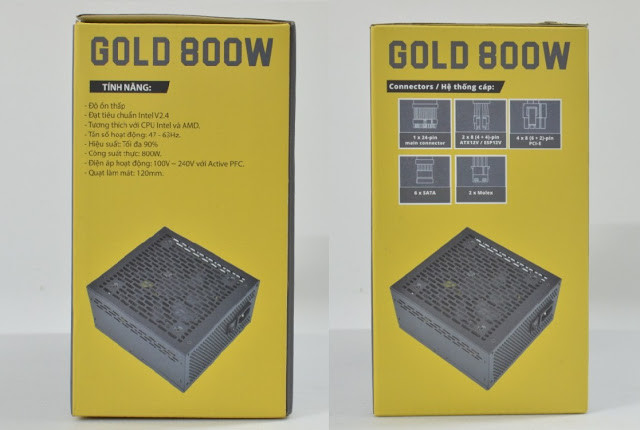

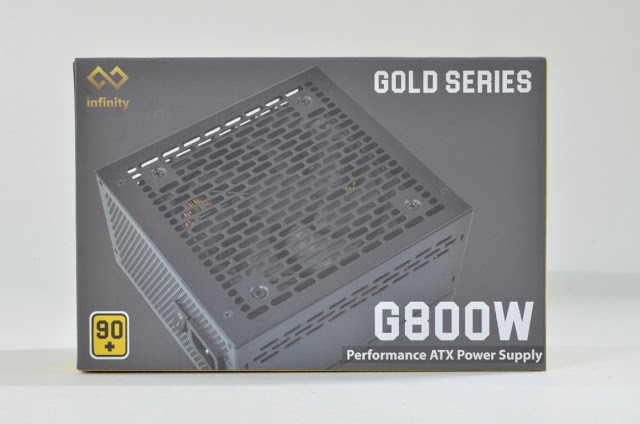

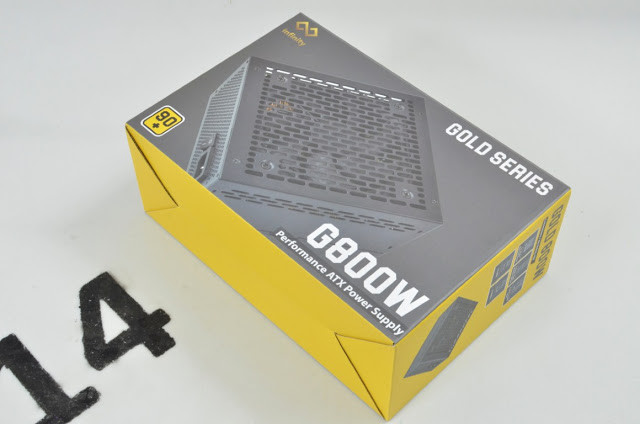

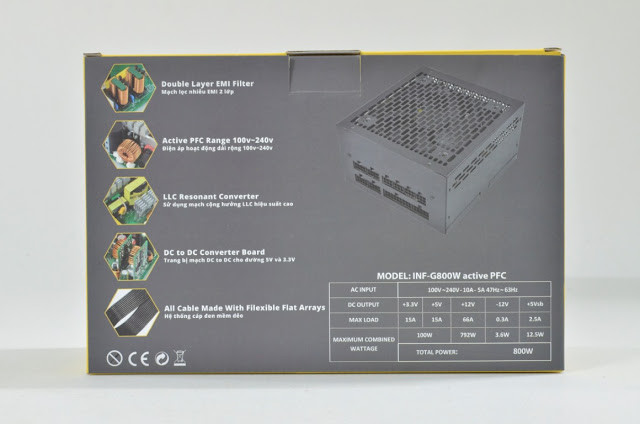

    Hộp của  INF-G800W có kích thước tương đối nhỏ . Tông màu vàng xám. các tính chính được in chi tiết ở mặt sau và bên hông



    Review Nguồn (Psu Inf-G800W) Infinity Gold 800W



    Review Nguồn (Psu Inf-G800W) Infinity Gold 800W



    Review Nguồn (Psu Inf-G800W) Infinity Gold 800W



    Review Nguồn (Psu Inf-G800W) Infinity Gold 800W

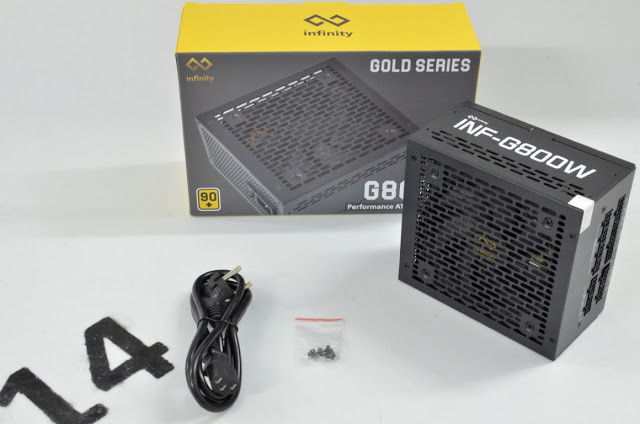

    Phụ kiện kèm theo INF-G800W chỉ gồm có 1 cáp nguồn EU type và 4x ốc vặn nguồn

    Review Nguồn (Psu Inf-G800W) Infinity Gold 800W

    II-PSU
    1-Bên ngoài

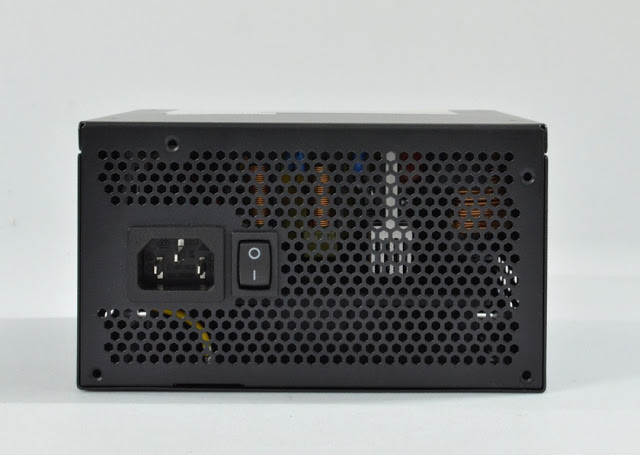

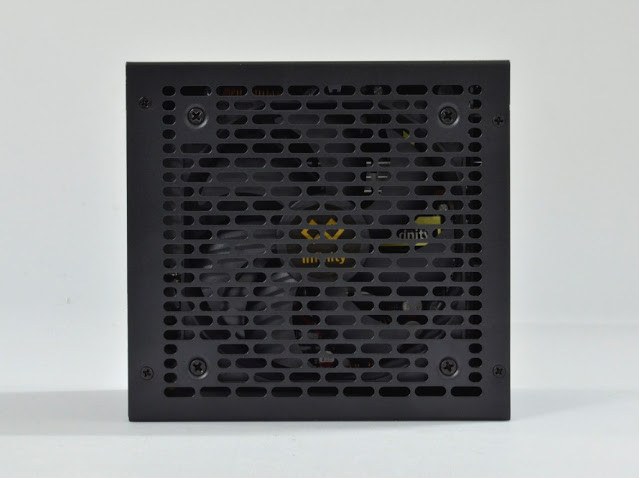

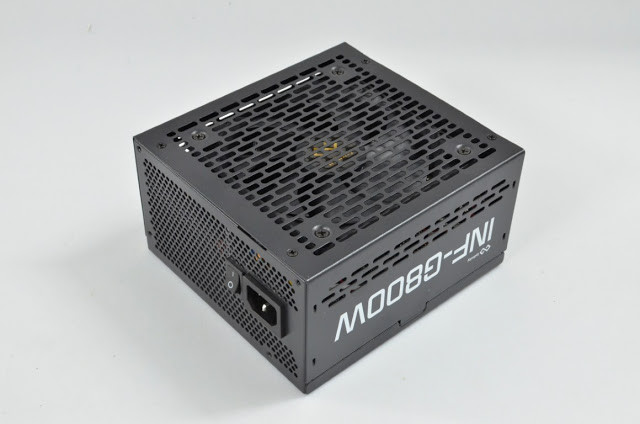

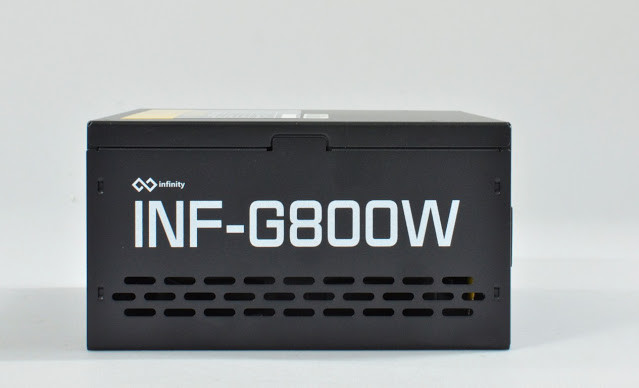

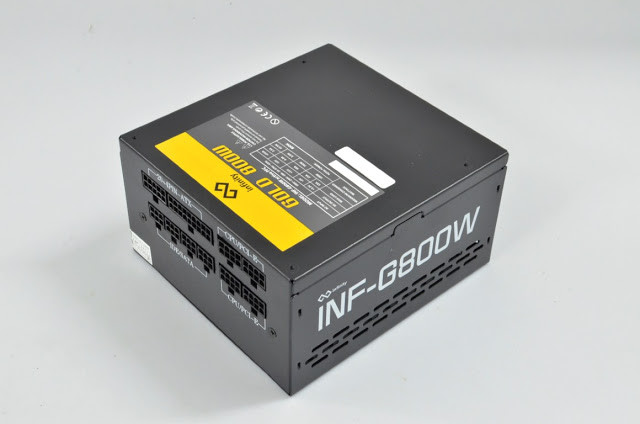

    INF-G800W có kích thước dài hơn chuẩn ATX khoảng 15mm. Sơn tĩnh điện màu đen, sử dụng quạt làm mát 120mm. Tên sản phẩm được in trực tiếp lên 2 mặt hông của nguồn

    Review Nguồn (Psu Inf-G800W) Infinity Gold 800W



    Review Nguồn (Psu Inf-G800W) Infinity Gold 800W



    Review Nguồn (Psu Inf-G800W) Infinity Gold 800W



    Review Nguồn (Psu Inf-G800W) Infinity Gold 800W



    Review Nguồn (Psu Inf-G800W) Infinity Gold 800W

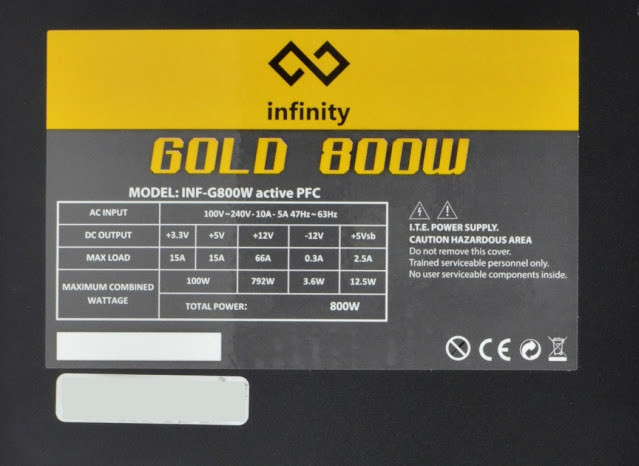

    Công suất danh định 800W. Single rail 12V@792W, Active PFC fullrange
    Review Nguồn (Psu Inf-G800W) Infinity Gold 800W

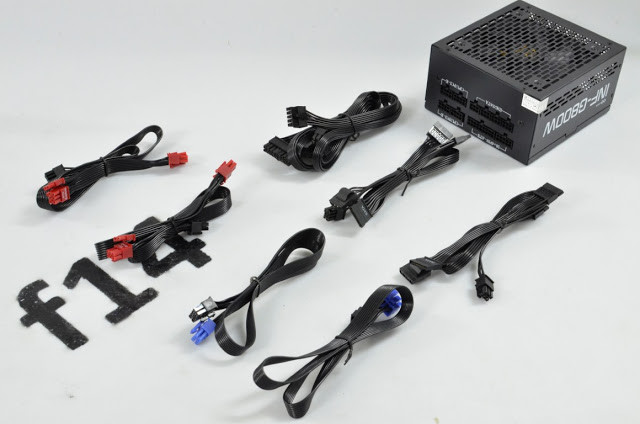

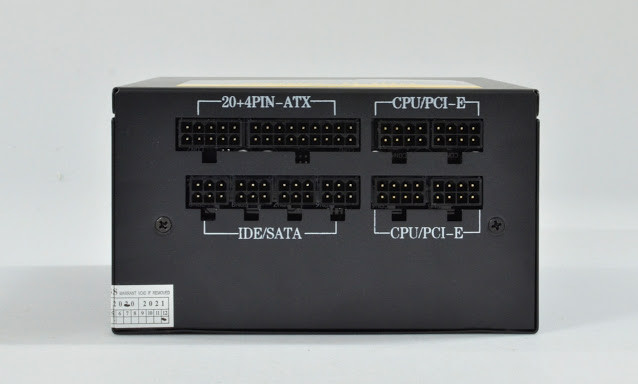

    INF-G800W sử dụng hệ thống cáp 100% dạng rời (Full modullar ) gồm có:
    1x 24pin Mainboard (60cm)
    2x 4+4pin ATX12V (65cm)
    4x 6+2pin PCIex (55cm+10cm)
    6x SATA (45cm+)
    2x ATA (45cm+)

    Review Nguồn (Psu Inf-G800W) Infinity Gold 800W



    Review Nguồn (Psu Inf-G800W) Infinity Gold 800W



    2-Bên trong:

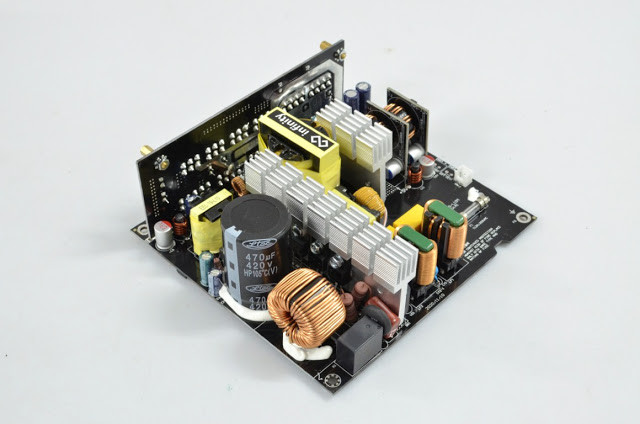

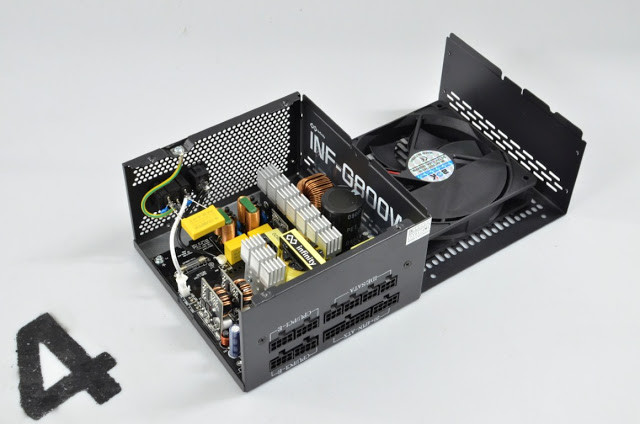

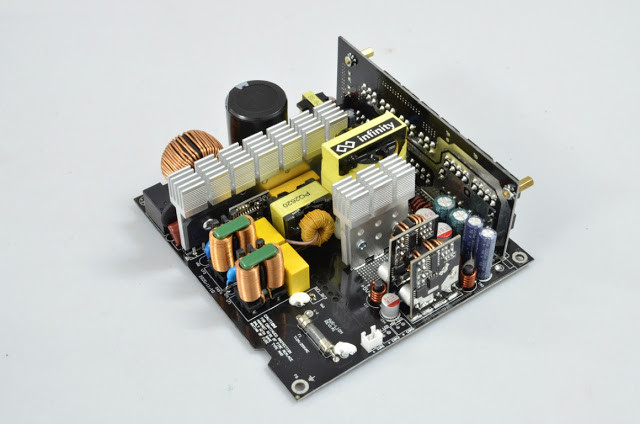

    INF-G800W sử dụng Platform có thiết kế LLC nửa cầu và DC to DC (VRMs) để đạt được mức hiệu suất hoạt động trên dưới 90%. Với mức công suất 800W thì việc sử dụng PCB 2 lớp là điều cần thiết nhằm đảm bảo khả năng truyền tải

    Review Nguồn (Psu Inf-G800W) Infinity Gold 800W



    Review Nguồn (Psu Inf-G800W) Infinity Gold 800W



    Review Nguồn (Psu Inf-G800W) Infinity Gold 800W

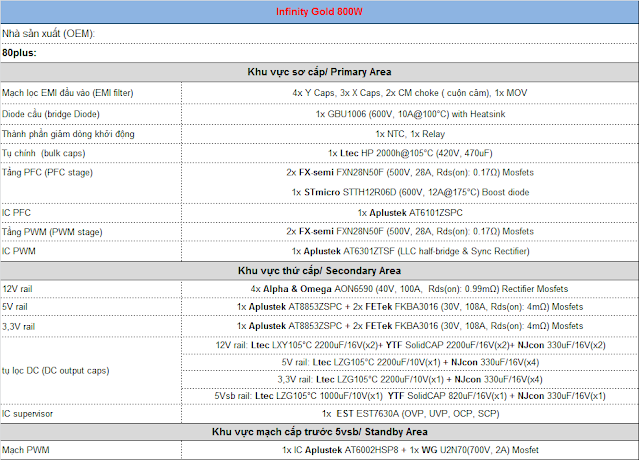

    Bảng linh kiện được sử dụng trên INF-G800W:
    Review Nguồn (Psu Inf-G800W) Infinity Gold 800W
    Review Nguồn (Psu Inf-G800W) Infinity Gold 800W



    Review Nguồn (Psu Inf-G800W) Infinity Gold 800W

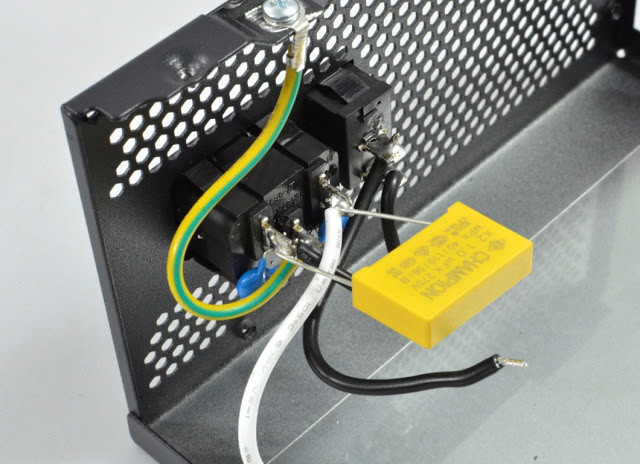

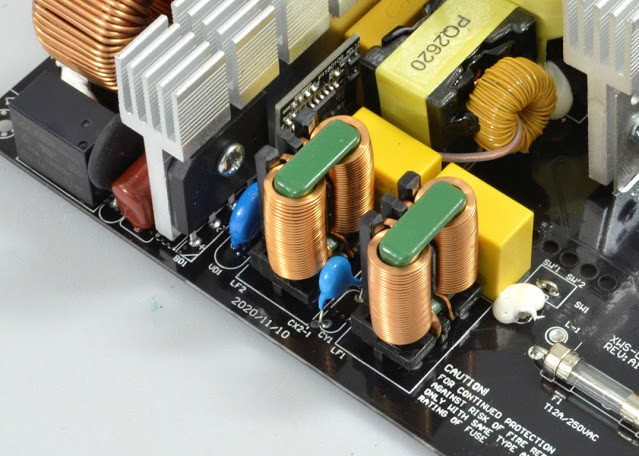

    Khu vực mạch lọc nhiễu EMI đầu đầy đủ với 2 tầng lọc, sử dụng cuộn cảm SQ flat wire giúp thu gọn kích thước và trông “đẹp mắt” hơn cuộn cảm lõi xuyến truyền thống. bên cạnh đó là thành phần chống sét MOV

    Review Nguồn (Psu Inf-G800W) Infinity Gold 800W
    Review Nguồn (Psu Inf-G800W) Infinity Gold 800W

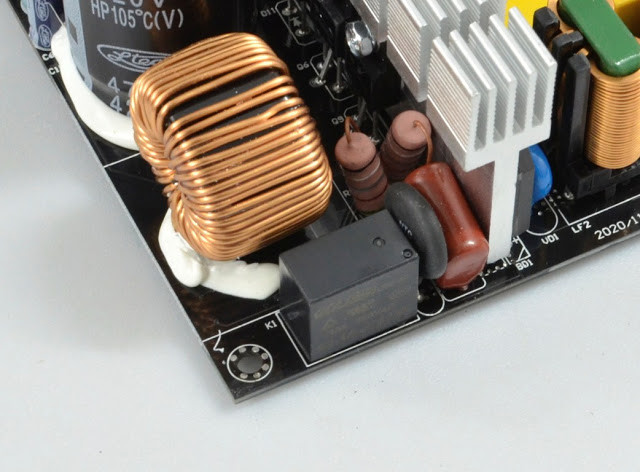

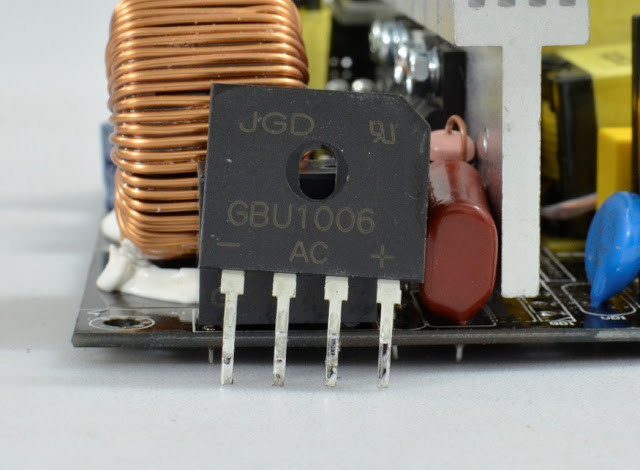

    Diode GBU1006(10A) được đính vào phiến tản nhiệt của tầng APFC và PWM/LLC , ngay phía sau là thành phần giảm dòng khởi động gồm 1 nhiệt điện trở âm (NTC) và 1 rờ-le ( bypass)

    Review Nguồn (Psu Inf-G800W) Infinity Gold 800W

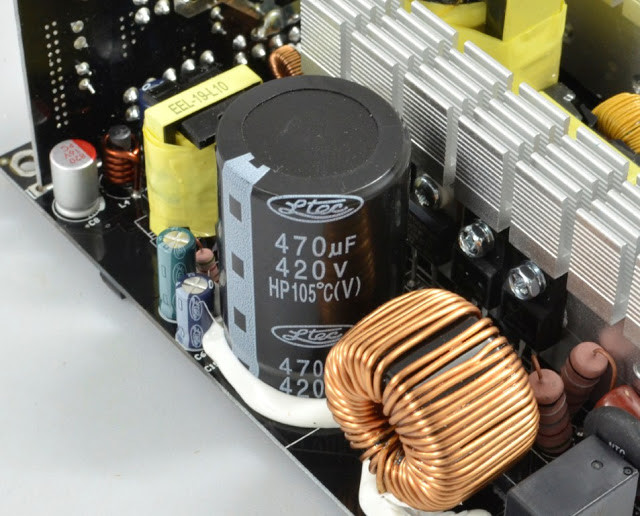

    Tụ chính 420V/470uF tới từ hãng Ltec(TW), đây là thương hiệu tụ thường thấy ở các nhà OEM như Delta và nhất là Acbel qua các sản phẩm IPower, R88,…

    Review Nguồn (Psu Inf-G800W) Infinity Gold 800W
    Review Nguồn (Psu Inf-G800W) Infinity Gold 800W

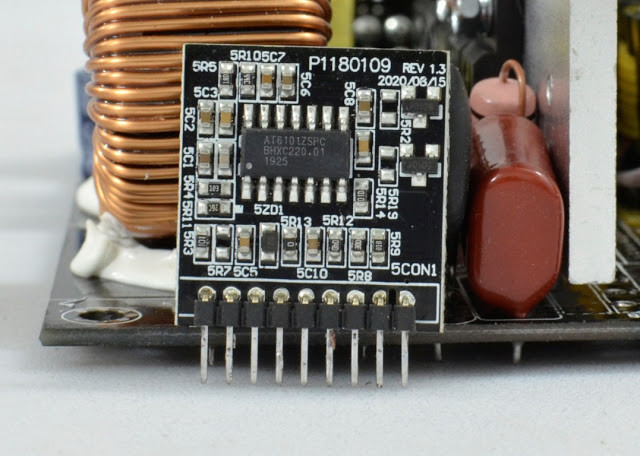

    Tầng APFC sử dụng 1 cặp Mosfet có công suất khá lớn  FX-semi FXN28N50F (TW), kèm theo đó là 1 Boost diode “to” không kém STTH12R06D(12A). Điều khiển khiển bởi IC AT6101ZSPC
    Tầng PWM/LLC sử dụng 1 cặp Mosfet tương tự và chịu sự điều khiển của IC AT6301ZTFS thông qua 2 driver cách ly M2035, IC này cũng sẽ lái 4 Mosfet AON6590(100A x4) nắn dòng cho đường 12V duy nhất trên PSU .

    Review Nguồn (Psu Inf-G800W) Infinity Gold 800W
    Review Nguồn (Psu Inf-G800W) Infinity Gold 800W
    Review Nguồn (Psu Inf-G800W) Infinity Gold 800W

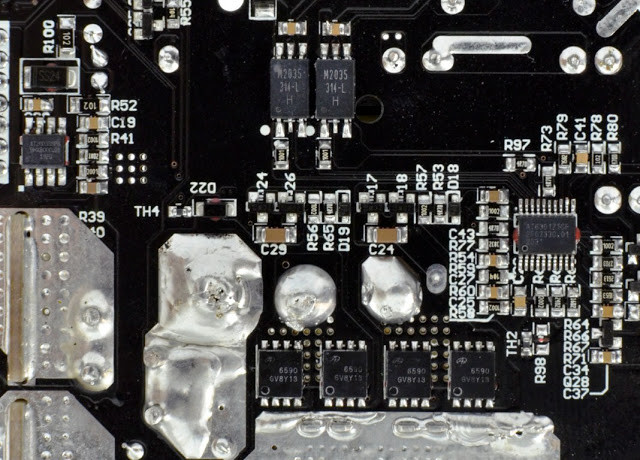

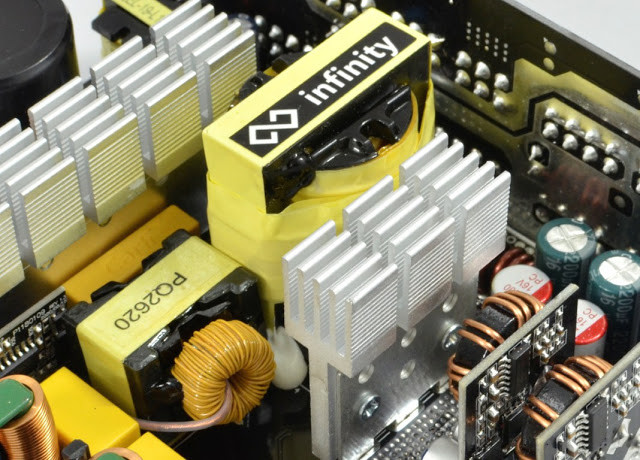

    4 Mosfet AON6590 nắn dòng đường 12V được tản nhiệt từ 2 phía. thụ động qua lớp vỏ mặt dưới của nguồn và chủ động thông qua thanh tản nhiệt hứng gió quạt làm mát ở mặt trên. Điều này  là cần thiết nhằm đảm bảo khả năng tản nhiệt trong điều kiện hoạt động liên tục ở môi trường có nhiệt độ cao, cho dù với mức công suất thiết kế tới 400A gấp hơn 3 lần mức công suất danh định 66A của INF-G800W

    Review Nguồn (Psu Inf-G800W) Infinity Gold 800W

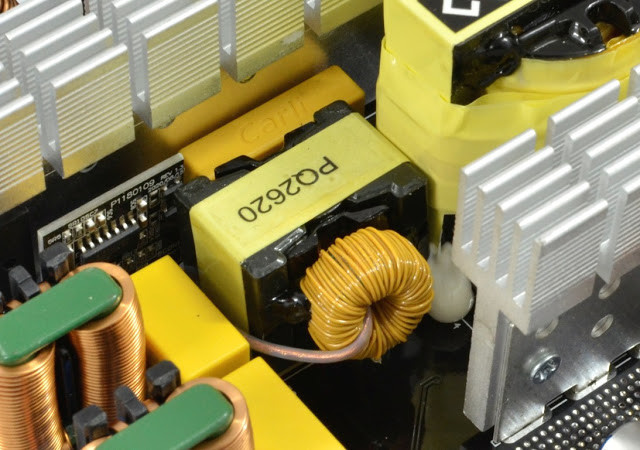

    Khối mạch cộng hưởng LLC được “đính” 1 cuộn cảm có nhiệm vụ làm cảm biến dòng(sensor) báo về cho IC điều khiển
    Review Nguồn (Psu Inf-G800W) Infinity Gold 800W
    Review Nguồn (Psu Inf-G800W) Infinity Gold 800W

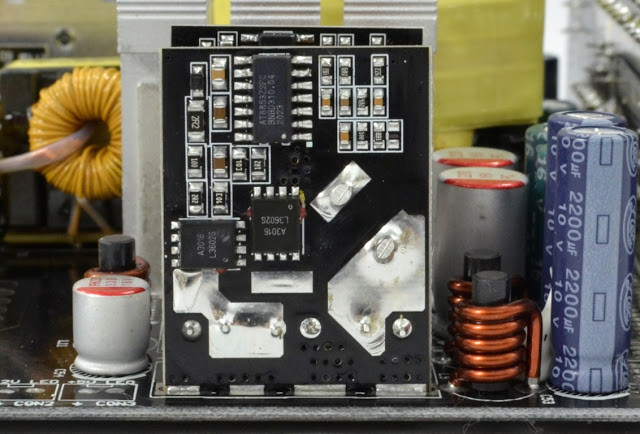

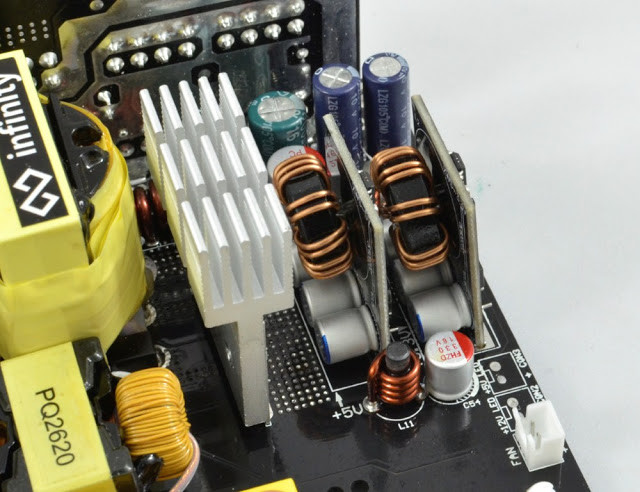

    Đường 5V và 3,3V được tạo ra từ 2 khối mạch VRMs riêng biệt sử dụng IC AT8853ZSPC lái 1 cặp Mosfet FKBA3016 .

    Review Nguồn (Psu Inf-G800W) Infinity Gold 800W
    Review Nguồn (Psu Inf-G800W) Infinity Gold 800W

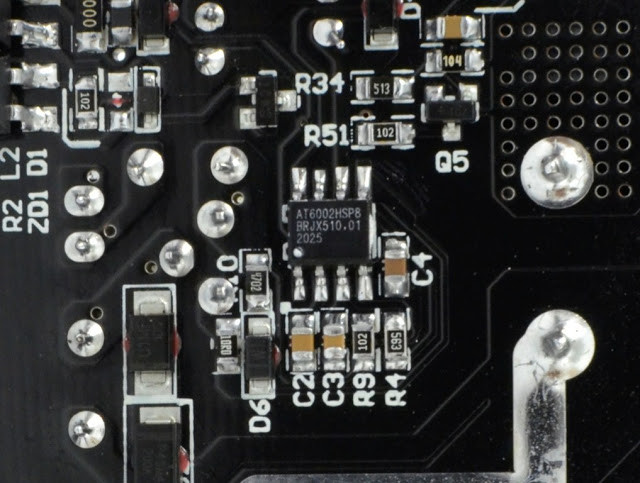

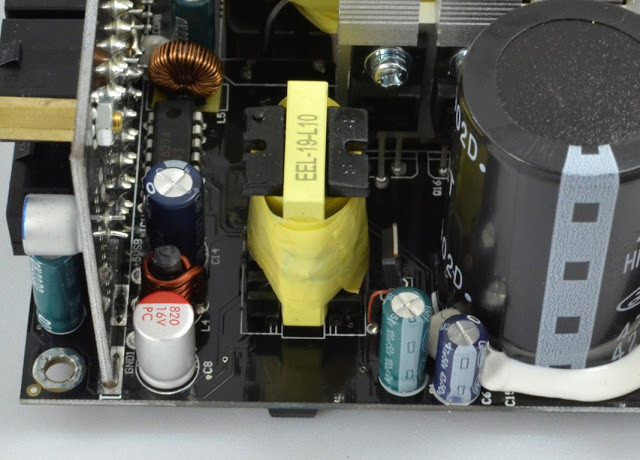

    Đường cấp trước 5Vsb sử dụng IC AT6002HSP8 lái 1 Mosfet WG U2N70

    Review Nguồn (Psu Inf-G800W) Infinity Gold 800W
    Review Nguồn (Psu Inf-G800W) Infinity Gold 800W

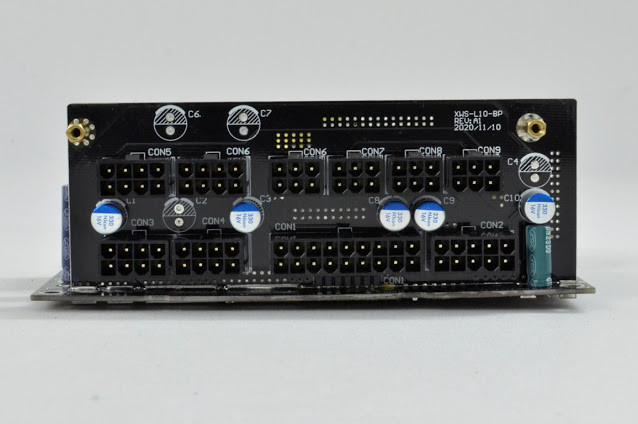

    IC giám sát hoạt động  EST7630A ngoài cung cấp 3 chế độ bảo vệ cơ bản OVP/SCP/UVP còn cung cấp thêm chế độ bảo vệ OCP cho cả 3 đường điện chính. Các tụ rắn NJCON  được sự dụng khá nhiều tại khu vực VRMs và bo Jack cắm module nhằm triệt tiêu các nhiễu dòng tần số cao

    Review Nguồn (Psu Inf-G800W) Infinity Gold 800W

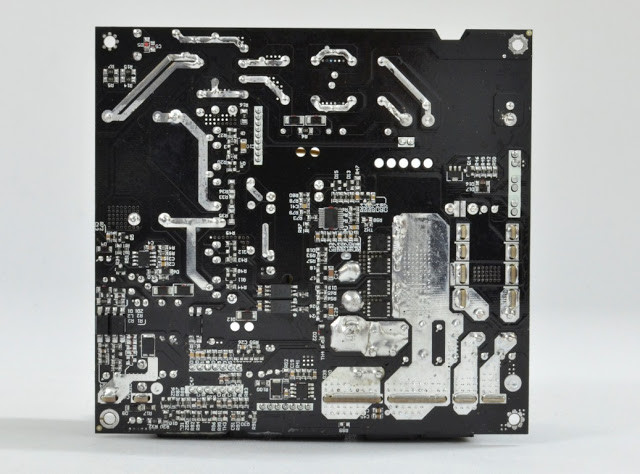

    mạch in của INF-G800W sạch, bóng, tuân thủ tiêu chuẩn RoHS , Tuy nhiên có xuất hiện vài vị trí hàn tay hơi “nham nhở” nhằm mục đích tăng khả năng chịu tải

    III-Thử nghiệm:
    1-Thử tải:

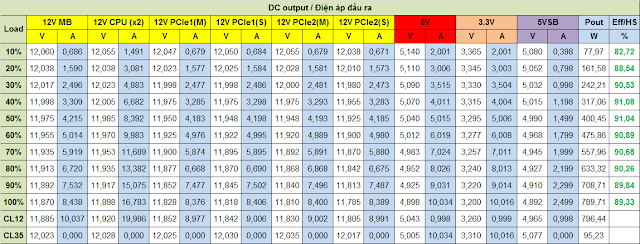

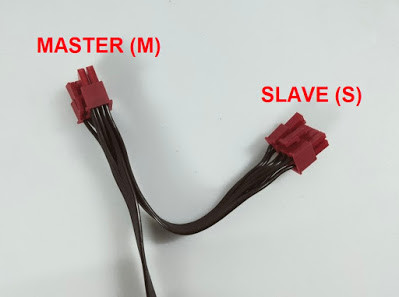

    Bảng thử tải được đo chi tiết từng đầu cấp nguồn quan trọng. Mục đích để thấy sự chênh lệch sụt áp giữa các đầu dây và lợi điểm của việc cắm “đúng và đủ”. Tuy vậy sự khác biệt là không quá lớn. PCIe được chia làm 2 loại Master(M) và Slave(S) nhằm xác định vị trí đầu dây như hình minh họa dưới đây:

    Review Nguồn (Psu Inf-G800W) Infinity Gold 800W

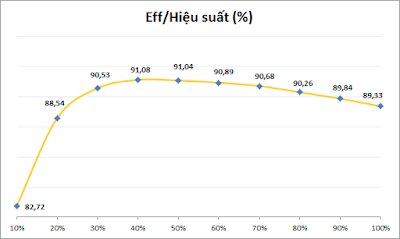

    INF-G800W hoàn thành tốt các mức tải với mức hiệu suất duy trì trên dưới 90% như những gì phía Infinity cam kết. Do được trang bị mạch VRMs nên INF-G800W xử lý gọn gàng 2 mức tải không đồng đều CL12 và CL35 .

    Review Nguồn (Psu Inf-G800W) Infinity Gold 800W
    Review Nguồn (Psu Inf-G800W) Infinity Gold 800W

    2-Inrush current Testing ( Dòng khởi động):

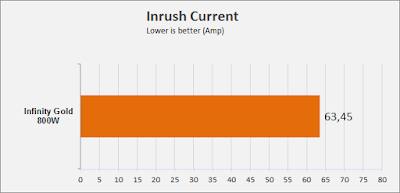

    Dòng khởi động của INF-G800W đạt 63,45A

    Review Nguồn (Psu Inf-G800W) Infinity Gold 800W

    3-Transient response test ( Tải biến thiên):

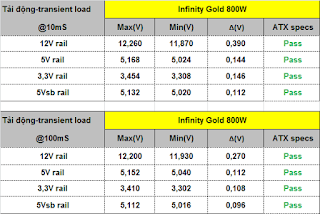

    Ở bài test tải biến thiên ngoài mức kiểm tra 100mS(10Hz) nhằm đánh giá với các sản phẩm được RV trước đây sẽ thêm 1 mức kiểm tra khó nhằn hơn là 10mS(100Hz)

    và tất nhiên INF-G800W cũng dễ dàng vượt qua cả 2 bài kiểm tra. Cho thấy thế mạnh của thiết kế mạch LLC & DC to DC

    Review Nguồn (Psu Inf-G800W) Infinity Gold 800W
    10mS test:
    Review Nguồn (Psu Inf-G800W) Infinity Gold 800WReview Nguồn (Psu Inf-G800W) Infinity Gold 800W
    Review Nguồn (Psu Inf-G800W) Infinity Gold 800WReview Nguồn (Psu Inf-G800W) Infinity Gold 800W

    100mS test

    Review Nguồn (Psu Inf-G800W) Infinity Gold 800WReview Nguồn (Psu Inf-G800W) Infinity Gold 800W
    Review Nguồn (Psu Inf-G800W) Infinity Gold 800WReview Nguồn (Psu Inf-G800W) Infinity Gold 800W
    4-Ripple & Noise ( Nhiễu AC cao tần)

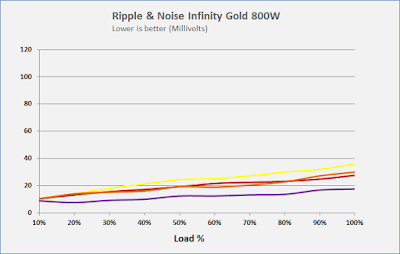

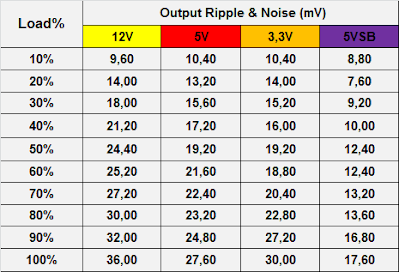

    INF-G800W có mức ripple noise khá tốt khi tối đa khoảng 36mV cho các đường điện. tuy vẫn chưa thể vào top các bộ nguồn có ripple “đỉnh cao” <20mV.

    Review Nguồn (Psu Inf-G800W) Infinity Gold 800W
    Review Nguồn (Psu Inf-G800W) Infinity Gold 800W
    Review Nguồn (Psu Inf-G800W) Infinity Gold 800WReview Nguồn (Psu Inf-G800W) Infinity Gold 800W
    Review Nguồn (Psu Inf-G800W) Infinity Gold 800WReview Nguồn (Psu Inf-G800W) Infinity Gold 800W
    Review Nguồn (Psu Inf-G800W) Infinity Gold 800WReview Nguồn (Psu Inf-G800W) Infinity Gold 800W
    Review Nguồn (Psu Inf-G800W) Infinity Gold 800WReview Nguồn (Psu Inf-G800W) Infinity Gold 800W
    Review Nguồn (Psu Inf-G800W) Infinity Gold 800WReview Nguồn (Psu Inf-G800W) Infinity Gold 800W
    Review Nguồn (Psu Inf-G800W) Infinity Gold 800WReview Nguồn (Psu Inf-G800W) Infinity Gold 800W

    5-Hold-up time ( thời gian lưu điện)

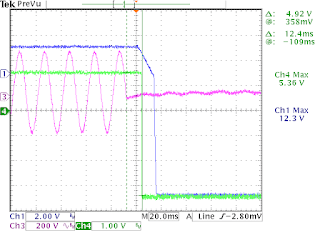

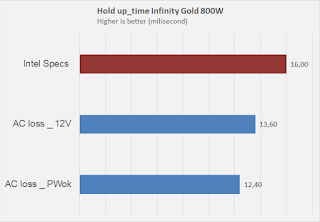

    INF-G800W chỉ đạt được mức hold up time 12,4mS thấp hơn tiêu chuẩn ATX khoảng 4mS

    Review Nguồn (Psu Inf-G800W) Infinity Gold 800W
    Review Nguồn (Psu Inf-G800W) Infinity Gold 800W

    6-Earth leak current ( Kiểm tra dòng rò)

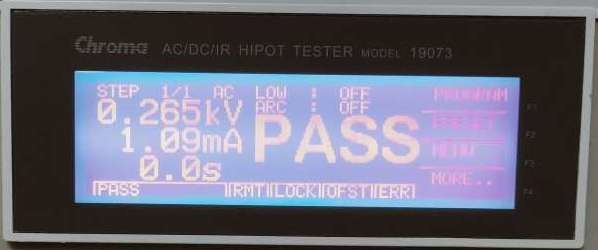

    Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 230VAC tương đương khoảng 253VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng  Chroma 19073 Hipot tester để đo dòng rò

    Review Nguồn (Psu Inf-G800W) Infinity Gold 800W
    7- Nhiệt độ làm việc và tốc độ/ độ ồn quạt làm mát:
    Điều kiện môi trường : 38-42°C

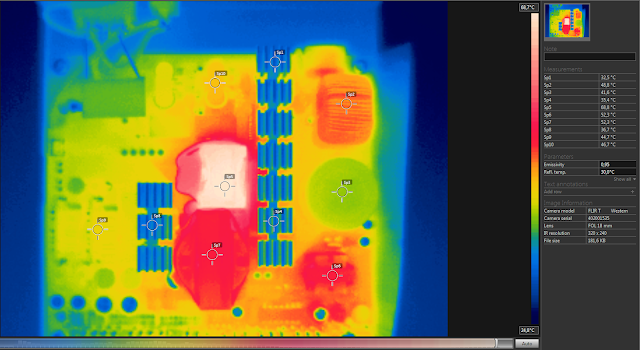

    Review Nguồn (Psu Inf-G800W) Infinity Gold 800W
    Review Nguồn (Psu Inf-G800W) Infinity Gold 800W

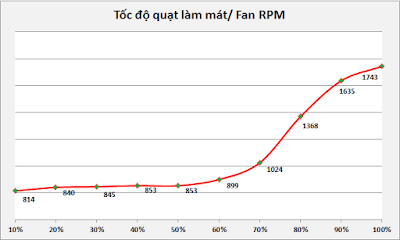

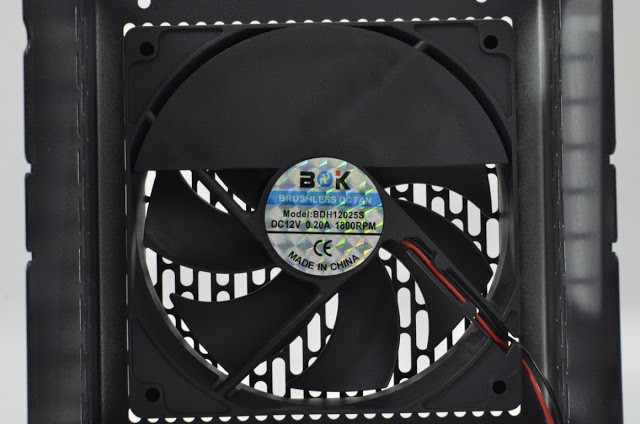

    INF-G800W sử dụng quạt làm mát BK BDH12025S sleeve bearing có tốc độ tối đa khoảng 1800RPM. Do có hiệu suất cao vì thế Fan curve được tinh chỉnh khá lí tưởng cho việc êm ái. Gần như đứng im khoảng 900rpm cho tới tận 70% load@40oC. đem lại sự yên tĩnh nhất định cho người dùng
    Review Nguồn (Psu Inf-G800W) Infinity Gold 800W
    IV-Kết luận:
    Infinity INF-G800W có phẩm chất điện áp tốt. Hiệu suất cao trên dưới 90%. Hoạt động êm ái. sử dụng cáp bẹ đen 100% dạng rời và là số ít PSU được trang bị thiết kế mạch LLC & DC to DC trong phân khúc. Hi vọng trong tương lai Infinity sẽ cải thiện về holdup time nữa thì sẽ hoàn hảo
    INF-G800W là sự lựa chọn cho các cấu hình sử dụng 01 hoặc 02 CPU đi kèm với 01 VGA có công suất từ 350W trở xuống hoặc Dual VGA có công suất dưới 180W/card
    Ưu điểm:
    -Hiệu suất trên dưới 90%@230V
    -Điện áp dao động nhỏ
    -LLC và DC to DC
    -Full modullar cáp bẹ đen
    Khuyết điểm
    -Phụ kiện ít
    Xin cảm ơn Infinity đã cung cấp sản phẩm Review!
    Nguồn: f14lab.org
