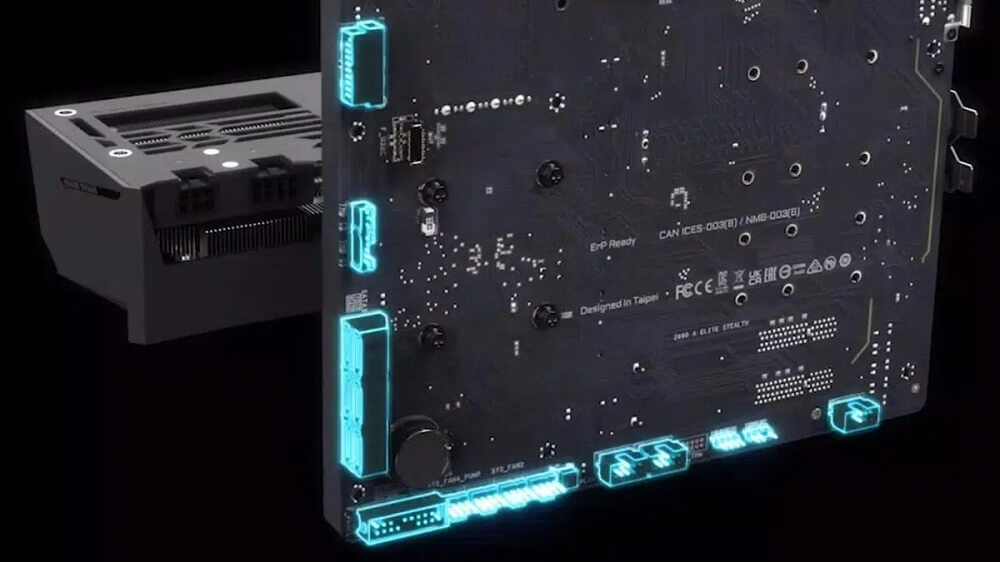

Bo mạch chủ (mainboard) là trung tâm kết nối của mọi hệ thống máy tính, và các cổng cấp nguồn trên bo mạch chủ đóng vai trò thiết yếu trong việc cung cấp năng lượng ổn định cho các linh kiện như CPU, GPU, RAM, và thiết bị ngoại vi.

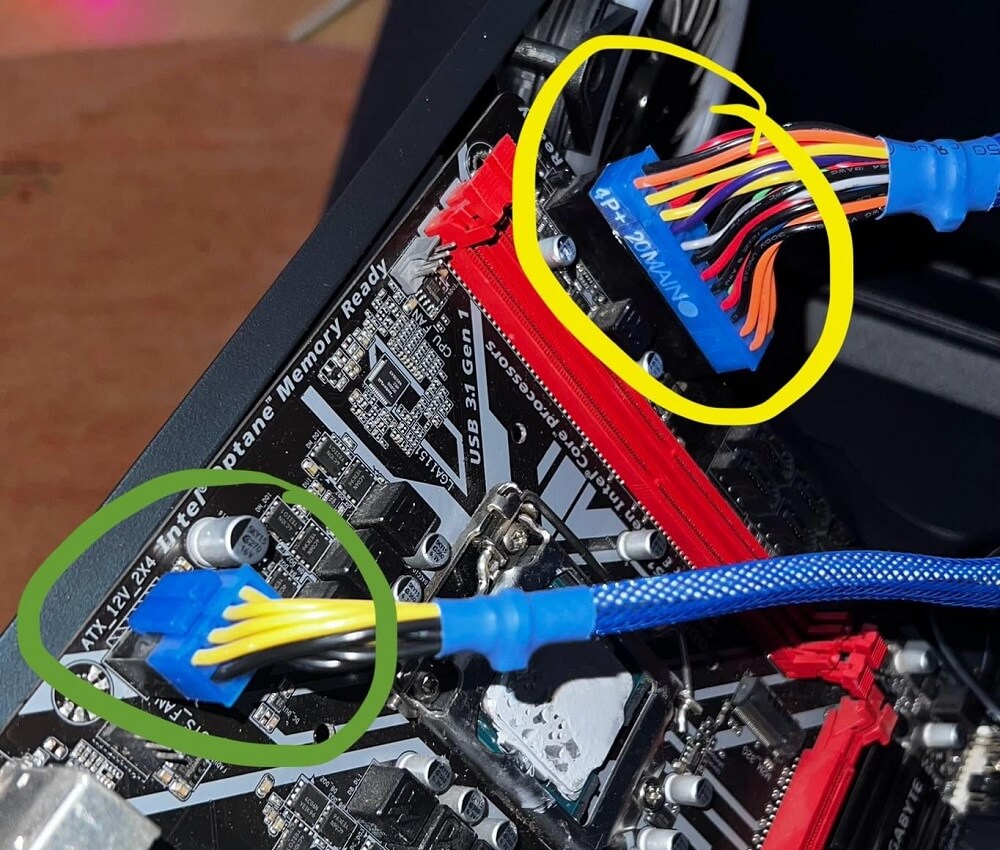

Các cổng cấp nguồn phổ biến bao gồm cổng 24-pin ATX, cổng 8/16-pin CPU (EPS12V), và cổng PCIe bổ sung (6/8-pin) trên một số bo mạch chủ cao cấp. Bài viết này sẽ phân tích chi tiết vai trò, tính năng, lý do thiết kế, và các lưu ý khi sử dụng các cổng cấp nguồn này, giúp người dùng hiểu rõ hơn về cách chúng hoạt động và tầm quan trọng trong việc xây dựng hệ thống máy tính hiệu quả.

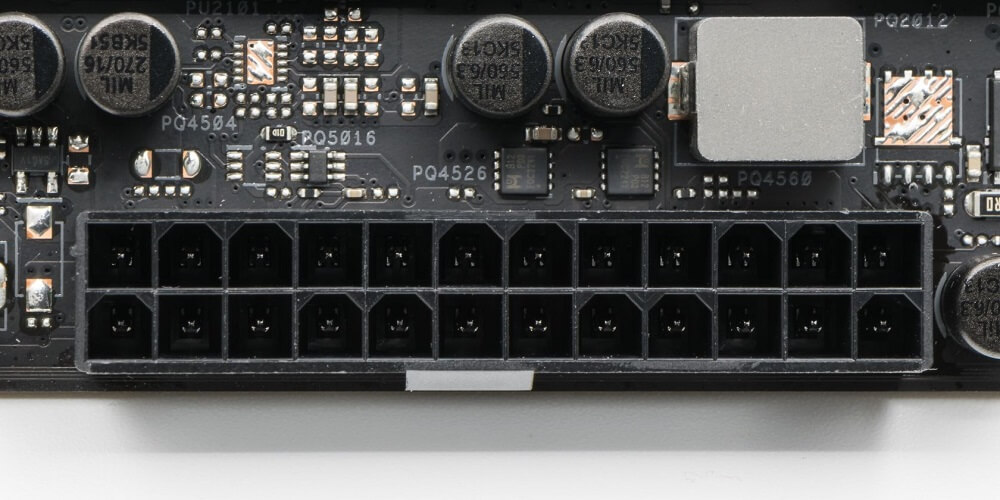

1. Cổng nguồn 24-pin ATX
1.1. Tính năng và công dụng
Cổng 24-pin ATX là đầu nối chính từ bộ nguồn (PSU) đến bo mạch chủ, chịu trách nhiệm cung cấp năng lượng cho hầu hết các thành phần trên bo mạch, bao gồm chipset, RAM, khe PCIe, cổng USB, và các thiết bị ngoại vi khác. Đây là cổng không thể thiếu trên mọi bo mạch chủ hiện đại, từ chuẩn ATX, Micro-ATX đến Mini-ITX.
- Cung cấp đa dạng điện áp: Cổng 24-pin hỗ trợ các mức điện áp khác nhau (+3.3V, +5V, +12V, -12V, +5Vsb) để đáp ứng nhu cầu của nhiều linh kiện:
- +12V: Cấp nguồn cho khe PCIe, chipset, và thiết bị ngoại vi như quạt hoặc ổ cứng.
- +5V: Dùng cho các cổng USB, đèn RGB, và một số linh kiện tích hợp.
- +3.3V: Cung cấp cho RAM và CPU trên các hệ thống hiện đại.
- +5Vsb: Cung cấp nguồn chờ (standby) để duy trì các chức năng như bật máy từ xa hoặc đèn LED khi hệ thống tắt.
- Công suất lớn: Cổng 24-pin có thể truyền tải hàng trăm watt, tùy thuộc vào thiết kế của bo mạch chủ và bộ nguồn, đảm bảo đáp ứng nhu cầu của các hệ thống từ cơ bản đến cao cấp.
- Tương thích ngược: Hỗ trợ thiết kế 20+4-pin, trong đó 4 pin bổ sung có thể tháo rời để tương thích với bo mạch chủ cũ sử dụng cổng 20-pin.
- Thiết kế an toàn: Các chân cắm được sắp xếp theo hình dạng đặc biệt, chỉ cho phép cắm đúng chiều, tránh tình trạng cắm ngược gây hỏng linh kiện.
1.2. Vị trí và đặc điểm kỹ thuật
- Vị trí: Thường nằm dọc theo cạnh phải hoặc trên của bo mạch chủ, dễ nhận biết nhờ kích thước lớn (24 lỗ cắm).
- Chuẩn ATX: Là tiêu chuẩn phổ biến cho mọi bo mạch chủ hiện đại, đảm bảo tương thích với hầu hết các bộ nguồn trên thị trường.
- Bảo vệ hệ thống: Cổng 24-pin tích hợp các cơ chế bảo vệ như chống quá áp, quá dòng, và ngắn mạch, giúp bảo vệ bo mạch chủ và linh kiện khỏi hư hỏng.
1.3. Vai trò trong hệ thống
Cổng 24-pin hoạt động như “trái tim” của hệ thống cấp nguồn, phân phối năng lượng đồng đều đến các thành phần trên bo mạch chủ. Nó đảm bảo mọi linh kiện, từ khe PCIe đến cổng SATA, đều nhận đủ điện áp cần thiết để hoạt động ổn định. Trong các hệ thống cao cấp, cổng 24-pin có thể kết hợp với các cổng phụ (như cổng PCIe bổ sung) để đáp ứng nhu cầu năng lượng lớn hơn.

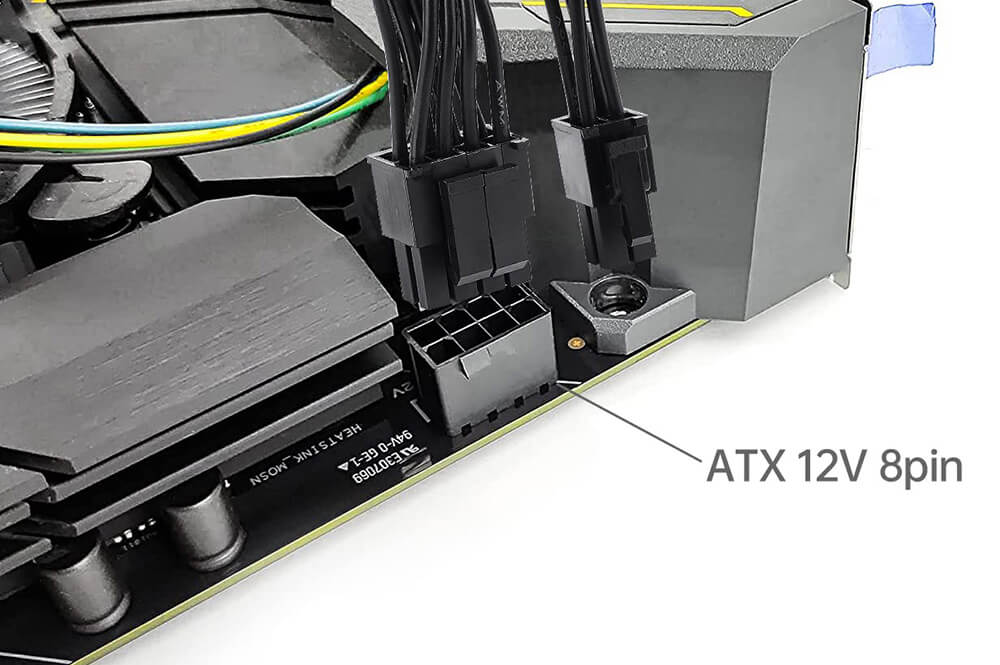

2. Cổng nguồn 8/16-pin CPU (EPS12V)
2.1. Tính năng và công dụng
Cổng 8-pin hoặc 16-pin CPU (EPS12V) được thiết kế để cung cấp năng lượng trực tiếp cho bộ vi xử lý (CPU), thành phần tiêu thụ điện lớn nhất trong hệ thống. Cổng này đảm bảo CPU nhận được dòng điện ổn định, đặc biệt trong các tác vụ nặng như ép xung, render video, hoặc xử lý dữ liệu lớn.
- Cấp nguồn chuyên biệt cho CPU: Cung cấp điện áp +12V trực tiếp, đáp ứng nhu cầu năng lượng cao của các CPU hiện đại (như Intel Core i9 hoặc AMD Ryzen 9, với TDP từ 150W đến hơn 300W khi ép xung).
- Hỗ trợ cấu hình linh hoạt:
- 4-pin: Phổ biến trên bo mạch chủ cấp thấp, cung cấp công suất khoảng 168W (2 chân +12V, mỗi chân tối đa 7A).
- 8-pin: Chuẩn phổ biến cho bo mạch chủ tầm trung và cao cấp, cung cấp công suất lên đến 336W (4 chân +12V).
- 4+4-pin: Bộ nguồn thường sử dụng cáp 4+4-pin để tương thích với cả cổng 4-pin và 8-pin.
- 16-pin (8+8-pin): Dùng trên bo mạch chủ cao cấp hoặc máy trạm, hỗ trợ công suất lên đến 672W, phù hợp cho CPU mạnh hoặc hệ thống ép xung.
- Ổn định dòng điện: Cổng CPU được đặt gần ổ cắm CPU để giảm tổn hao điện năng và đảm bảo dòng điện ổn định, tránh hiện tượng sụt áp.
- Thiết kế an toàn: Có khớp nối đặc biệt để ngăn cắm sai, tương tự cổng 24-pin.
2.2. Vị trí và đặc điểm kỹ thuật
- Vị trí: Thường nằm gần ổ cắm CPU (phía trên hoặc bên trái), dễ nhận diện nhờ bố trí 4 hoặc 8 lỗ cắm.
- Công suất cao: Cổng 8-pin cung cấp năng lượng gấp đôi so với 4-pin, phù hợp với CPU có TDP cao. Cổng 16-pin (8+8-pin) đáp ứng nhu cầu của các hệ thống máy trạm hoặc ép xung cực cao.
- Hỗ trợ ép xung: Các bo mạch chủ hỗ trợ ép xung thường yêu cầu cổng 8-pin hoặc 8+8-pin để đảm bảo cung cấp đủ điện năng khi CPU hoạt động ở hiệu suất tối đa.
2.3. Vai trò trong hệ thống
Cổng CPU đảm bảo bộ vi xử lý nhận được nguồn điện ổn định và đủ mạnh, đặc biệt quan trọng trong các hệ thống hiệu năng cao. Nó hoạt động độc lập với cổng 24-pin để giảm tải cho mạch điều chỉnh điện áp (VRM) của bo mạch chủ, đồng thời tối ưu hóa hiệu suất và độ bền của CPU.

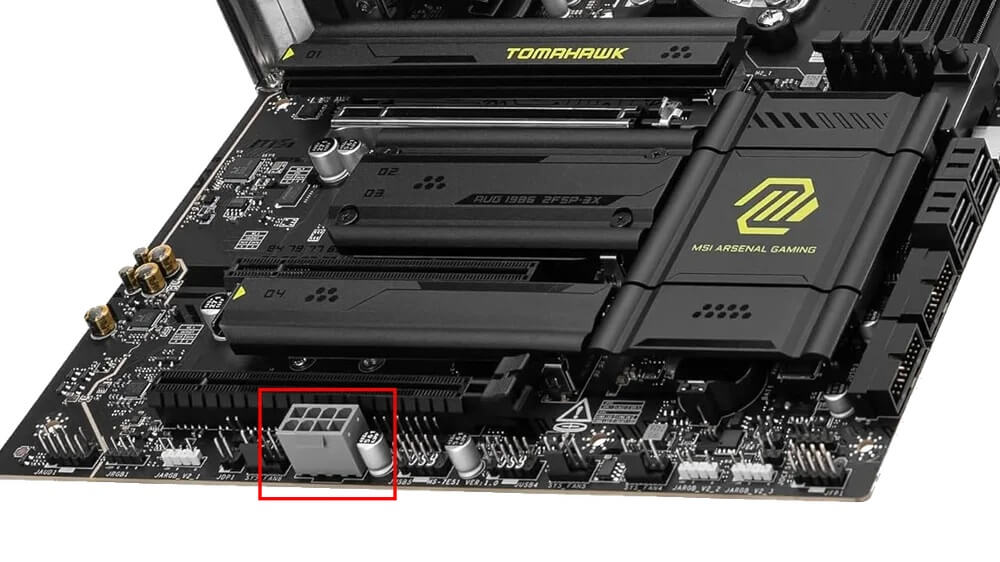

3. Cổng nguồn PCIe bổ sung (6/8-pin)
3.1. Tính năng và công dụng
Cổng PCIe bổ sung (6-pin hoặc 8-pin) xuất hiện trên một số bo mạch chủ cao cấp, đặc biệt là các dòng hỗ trợ đa GPU, máy trạm, hoặc ép xung. Cổng này cung cấp năng lượng trực tiếp cho các khe PCIe, thường là khe PCIe x16 dùng cho card đồ họa (GPU) hoặc các thiết bị PCIe khác.
- Cung cấp năng lượng cho khe PCIe: Theo chuẩn PCIe, mỗi khe x16 có thể cung cấp tối đa 75W. Tuy nhiên, trong các cấu hình đa GPU hoặc GPU cao cấp (TDP trên 300W), khe PCIe có thể không đủ khả năng cung cấp năng lượng ổn định chỉ dựa vào cổng 24-pin. Cổng PCIe bổ sung giúp tăng cường năng lượng, đảm bảo GPU hoạt động ổn định.
- Hỗ trợ đa GPU: Trong các hệ thống SLI/CrossFire hoặc máy đào tiền ảo, tổng nhu cầu năng lượng của các khe PCIe có thể lên đến 300W (4 khe x 75W). Cổng PCIe bổ sung đảm bảo mỗi khe nhận đủ điện.
- Hỗ trợ thiết bị PCIe khác: Ngoài GPU, các thiết bị như card RAID, card mạng 10GbE, hoặc SSD NVMe PCIe cũng tiêu thụ năng lượng qua khe PCIe. Cổng bổ sung giúp bo mạch chủ đáp ứng tốt hơn.
- Hỗ trợ ép xung GPU: Khi ép xung, GPU tiêu thụ nhiều điện hơn, đòi hỏi khe PCIe cung cấp năng lượng ổn định. Cổng PCIe bổ sung đảm bảo điều này.
3.2. Vị trí và đặc điểm kỹ thuật
- Vị trí: Thường nằm gần các khe PCIe x16 hoặc ở góc bo mạch chủ, có dạng 6-pin (cung cấp ~75W) hoặc 8-pin (cung cấp ~150W).
- Không bắt buộc: Cổng PCIe bổ sung chỉ cần cắm khi sử dụng cấu hình đa GPU, GPU cao cấp, hoặc thiết bị PCIe tiêu thụ điện lớn. Nếu không cần, hệ thống vẫn hoạt động bình thường mà không cắm cổng này.
3.3. Vai trò trong hệ thống
Cổng PCIe bổ sung giúp tăng cường năng lượng cho các khe PCIe, giảm tải cho cổng 24-pin và mạch VRM của bo mạch chủ. Nó đảm bảo hệ thống hoạt động ổn định trong các cấu hình hiệu năng cao, đồng thời tăng độ bền và an toàn cho linh kiện.
4. Tại sao không gộp tất cả thành một cổng?
Một số người thắc mắc tại sao không gộp cổng 24-pin, 8/16-pin CPU, và PCIe bổ sung thành một cổng duy nhất để đơn giản hóa thiết kế. Dưới đây là các lý do kỹ thuật giải thích tại sao cần tách riêng:
4.1. Phân phối tải điện hợp lý
- Tải điện riêng biệt: CPU, GPU, và các linh kiện khác trên bo mạch chủ có nhu cầu năng lượng khác nhau. CPU cần dòng +12V lớn, trong khi bo mạch chủ cần đa dạng điện áp (+3.3V, +5V, +12V). Gộp thành một cổng sẽ khiến việc quản lý tải điện trở nên phức tạp, dễ gây quá tải hoặc phân bổ không đều.
- Giảm áp lực lên một cổng: Một cổng duy nhất phải chịu tải toàn bộ hệ thống (500-1000W) sẽ yêu cầu đầu nối lớn, dây cáp dày, và dễ gây nóng chảy. Tách riêng giúp phân tán tải, tăng độ bền và an toàn.
4.2. Hiệu quả cấp nguồn
- Đường truyền ngắn: Cổng CPU và PCIe bổ sung được đặt gần ổ cắm CPU và khe PCIe để giảm tổn hao điện năng do dây dẫn dài. Nếu gộp vào cổng 24-pin (thường nằm xa CPU/GPU), dòng điện phải đi qua nhiều mạch in, gây hao phí và tăng nhiệt độ.
- Tối ưu hóa dòng điện: Cổng CPU tập trung vào +12V, trong khi cổng 24-pin cung cấp đa dạng điện áp. Tách riêng giúp tối ưu hóa hiệu suất cấp nguồn cho từng thành phần.
4.3. Tính tương thích và chuẩn hóa
- Chuẩn ATX/EPS12V: Cổng 24-pin và 8-pin CPU là tiêu chuẩn phổ biến, đảm bảo tương thích với hầu hết bộ nguồn và bo mạch chủ. Cổng PCIe bổ sung tăng tính linh hoạt cho các cấu hình đặc biệt.
- Tương thích ngược: Cổng 24-pin hỗ trợ 20+4-pin, cổng CPU hỗ trợ 4+4-pin, giúp bộ nguồn mới tương thích với bo mạch chủ cũ. Một cổng duy nhất sẽ khó đảm bảo tính tương thích này.
4.4. An toàn và quản lý nhiệt
- Giảm nguy cơ quá nhiệt: Tách riêng giúp giảm nhiệt độ tại mỗi điểm kết nối, tăng độ an toàn.
- Bảo vệ linh kiện: Các cổng riêng biệt cho phép tích hợp mạch bảo vệ riêng, giảm nguy cơ hỏng hóc khi có sự cố.
4.5. Tính linh hoạt trong thiết kế
- Tùy chỉnh theo nhu cầu: Bo mạch chủ cấp thấp chỉ cần cổng 4-pin CPU, trong khi bo mạch chủ cao cấp cần 8+8-pin hoặc cổng PCIe bổ sung. Tách riêng giúp nhà sản xuất tối ưu chi phí và hiệu suất.
- Quản lý cáp: Tách riêng giúp việc đi dây trong case gọn gàng hơn, cải thiện luồng không khí và thẩm mỹ.
4.6. Hạn chế của cổng duy nhất
- Kích thước cồng kềnh: Cổng duy nhất cần 40-50 pin, khó bố trí trên bo mạch chủ nhỏ.
- Chi phí cao: Đầu nối lớn và phức tạp tăng chi phí sản xuất.
- Khó tương thích: Không đáp ứng được các cấu hình phần cứng đa dạng.
- Rủi ro cao: Nếu cổng duy nhất bị lỗi, toàn bộ hệ thống sẽ mất nguồn.
5. Lưu ý khi sử dụng các cổng cấp nguồn trên bo mạch chủ
Để đảm bảo hệ thống hoạt động ổn định và an toàn, người dùng cần lưu ý các điểm sau khi sử dụng các cổng cấp nguồn trên bo mạch chủ:
- Chọn bộ nguồn phù hợp:
- Đảm bảo PSU có đủ cáp 24-pin, 8-pin CPU, và 6/8-pin PCIe (nếu cần).
- Công suất PSU nên từ 400W đến 1000W, tùy cấu hình. Các hệ thống cao cấp (đa GPU, CPU ép xung) cần PSU từ 750W trở lên, đạt chuẩn 80 Plus để đảm bảo hiệu suất.
- Cắm đúng cổng:
- Kiểm tra khớp nối để tránh cắm ngược hoặc cắm sai (ví dụ: nhầm cổng 8-pin CPU với 8-pin PCIe).
- Tham khảo tài liệu bo mạch chủ để biết khi nào cần cắm cổng PCIe bổ sung.

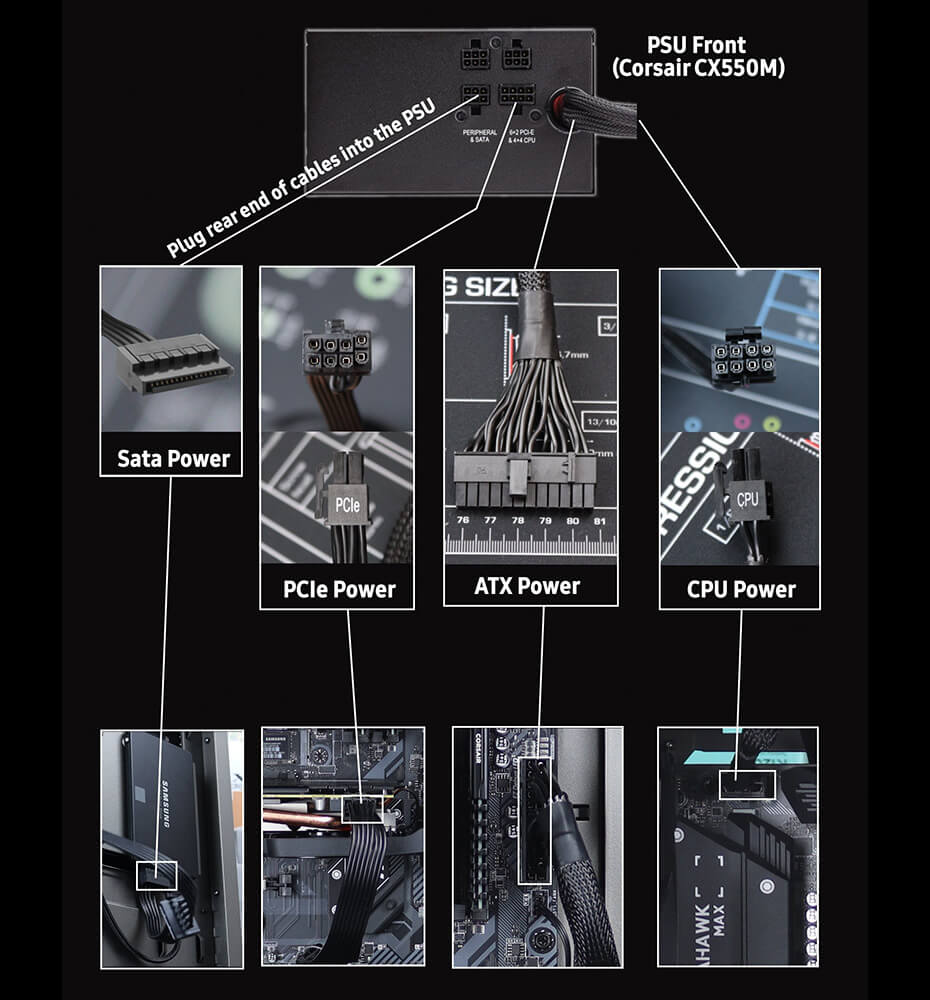

- Quản lý cáp:
- Sử dụng PSU modular hoặc semi-modular để giảm dây thừa, cải thiện luồng không khí và thẩm mỹ.
- Đi dây gọn gàng để tránh cản trở quạt tản nhiệt.
- Kiểm tra cấu hình:
- Với CPU thông thường (TDP dưới 150W), cổng 8-pin CPU là đủ. Với CPU ép xung hoặc máy trạm, cần cắm cả 8+8-pin.
- Cổng PCIe bổ sung chỉ cần cắm khi dùng đa GPU hoặc thiết bị PCIe tiêu thụ điện lớn.
- An toàn và bảo vệ:
- Đảm bảo PSU có các tính năng bảo vệ như chống quá áp, quá dòng, và ngắn mạch.
- Kiểm tra nhiệt độ cổng nguồn khi hệ thống chạy tải cao (thường 31-33°C cho cổng CPU, thấp hơn cho cổng 24-pin).
6. Kết luận
Các cổng cấp nguồn trên bo mạch chủ – 24-pin ATX, 8/16-pin CPU, và PCIe bổ sung – được thiết kế để đảm bảo cung cấp năng lượng ổn định, hiệu quả, và an toàn cho hệ thống máy tính. Mỗi cổng có vai trò riêng biệt:
- Cổng 24-pin ATX cung cấp năng lượng tổng thể cho bo mạch chủ và các linh kiện tích hợp.
- Cổng 8/16-pin CPU tập trung cấp nguồn cho CPU, đáp ứng nhu cầu năng lượng cao của các bộ vi xử lý hiện đại.
- Cổng PCIe bổ sung hỗ trợ các khe PCIe trong các cấu hình đa GPU hoặc thiết bị tiêu thụ điện lớn.
Việc tách riêng các cổng thay vì gộp thành một là kết quả của sự cân bằng giữa hiệu suất, an toàn, tương thích, và chi phí. Thiết kế này không chỉ tối ưu hóa hiệu quả cấp nguồn mà còn mang lại tính linh hoạt và độ bền cho hệ thống. Khi xây dựng hoặc nâng cấp PC, người dùng cần hiểu rõ vai trò của các cổng này để chọn bộ nguồn phù hợp, cắm dây đúng cách, và đảm bảo hệ thống hoạt động ổn định.
