Bài nghiên cứu này sẽ tổng hợp các khía cạnh liên quan đến nguồn cấp điện cho màn hình, bao gồm lý do tồn tại các loại adapter khác nhau, sự khác biệt giữa adapter và dây nguồn trực tiếp, lịch sử nguồn cấp, và dự đoán về các xu hướng trong tương lai.
1. Giới thiệu
Nguồn cấp điện là một thành phần quan trọng trong thiết kế và vận hành của các loại màn hình, từ màn hình CRT (Cathode Ray Tube) thời kỳ đầu đến các màn hình LCD, LED hiện đại. Sự khác biệt trong cách cung cấp năng lượng, bao gồm việc sử dụng adapter (bộ chuyển đổi nguồn), dây nguồn trực tiếp, hoặc các công nghệ mới, phản ánh sự phát triển của công nghệ, nhu cầu người dùng và các yếu tố kinh tế.
2. Lịch sử nguồn cấp điện cho màn hình
2.1. Thời kỳ màn hình CRT (1950-1990)
Trong giai đoạn đầu của công nghệ màn hình, màn hình CRT được sử dụng rộng rãi trong tivi và máy tính (ví dụ: IBM 5151). Những đặc điểm chính của nguồn cấp điện thời kỳ này bao gồm:
- Bộ nguồn tích hợp: Màn hình CRT không sử dụng adapter bên ngoài mà tích hợp bộ nguồn (Power Supply Unit – PSU) bên trong thiết bị. Bộ nguồn này chuyển đổi trực tiếp điện lưới xoay chiều (AC, 110V hoặc 220V) thành các mức điện áp cần thiết, bao gồm điện áp cao (hàng nghìn volt) để vận hành ống tia âm cực.
- Lý do không dùng adapter:
- CRT yêu cầu dòng điện mạnh và liên tục, đòi hỏi bộ nguồn tích hợp để đảm bảo hiệu suất và độ bền.
- Công nghệ adapter thời kỳ này chưa đủ nhỏ gọn hoặc hiệu quả để đáp ứng nhu cầu công suất cao.
- Việc tích hợp bộ nguồn giúp giảm chi phí sản xuất, vì không cần thêm linh kiện bên ngoài.
2.2. Sự chuyển đổi sang màn hình LCD (1990-2000)
Sự ra đời của màn hình LCD đánh dấu một bước ngoặt trong thiết kế nguồn cấp điện:
- Sử dụng adapter bên ngoài: Màn hình LCD hoạt động ở điện áp thấp (thường 12V hoặc 19V DC), khác với điện áp cao của CRT. Do đó, adapter được sử dụng để chuyển đổi từ điện lưới AC sang DC, phù hợp với yêu cầu của màn hình.
- Lý do chuyển sang adapter:
- Thiết kế mỏng nhẹ: Việc đặt bộ nguồn ngoài màn hình giúp giảm kích thước và trọng lượng, phù hợp với xu hướng thiết kế hiện đại.
- Tính linh hoạt: Adapter dễ dàng thay đổi để phù hợp với các chuẩn điện áp khác nhau (110V ở Mỹ, 220V ở Việt Nam), giảm chi phí sản xuất cho các thị trường toàn cầu.
- An toàn và bảo trì: Adapter hỏng có thể thay thế dễ dàng, giảm chi phí sửa chữa và rủi ro điện giật.
3. Sự khác biệt giữa các loại nguồn cấp điện
3.1. Adapter và dây nguồn trực tiếp
Hiện nay, màn hình sử dụng hai loại nguồn cấp chính: adapter (bộ chuyển đổi nguồn) và dây nguồn trực tiếp (bộ nguồn tích hợp). Sự khác biệt này xuất phát từ các yếu tố sau:
3.1.1. Adapter (Bộ chuyển đổi nguồn)

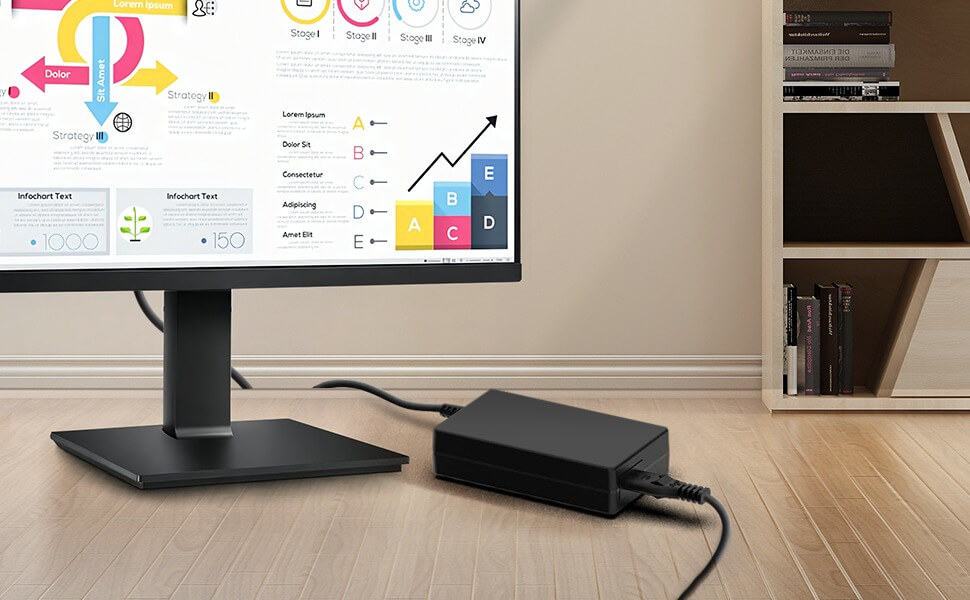

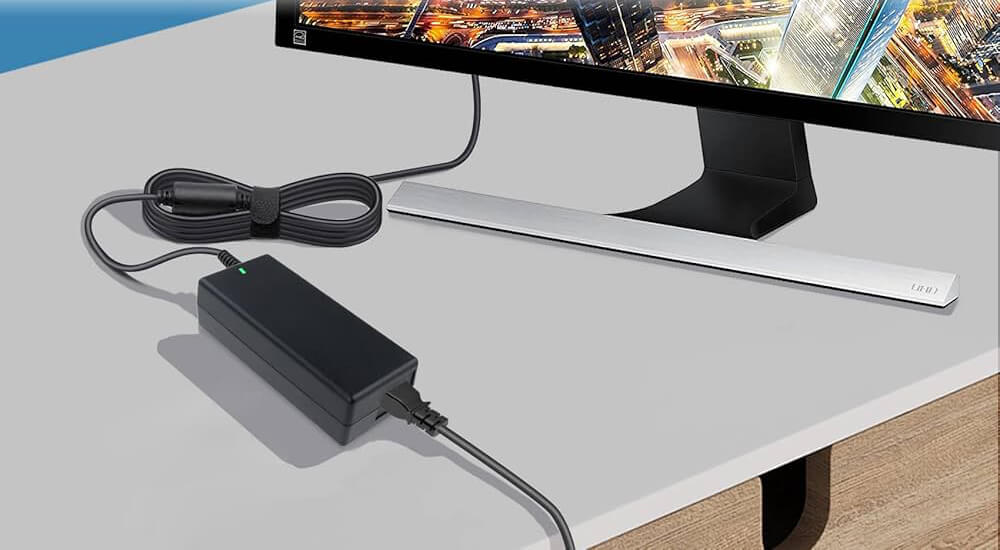

- Nguyên lý hoạt động: Adapter chuyển đổi điện lưới AC thành điện một chiều DC với điện áp thấp (12V, 19V), phù hợp với màn hình LCD/LED.
- Ưu điểm:
- Giảm kích thước và trọng lượng màn hình.
- Dễ thay thế khi hỏng, tăng tính tiện lợi.
- Linh hoạt với các chuẩn điện áp quốc tế.
- Nhược điểm:
- Cần thêm phụ kiện bên ngoài, có thể gây bất tiện.
- Hiệu suất phụ thuộc vào chất lượng adapter.
3.1.2. Dây nguồn trực tiếp (Bộ nguồn tích hợp)

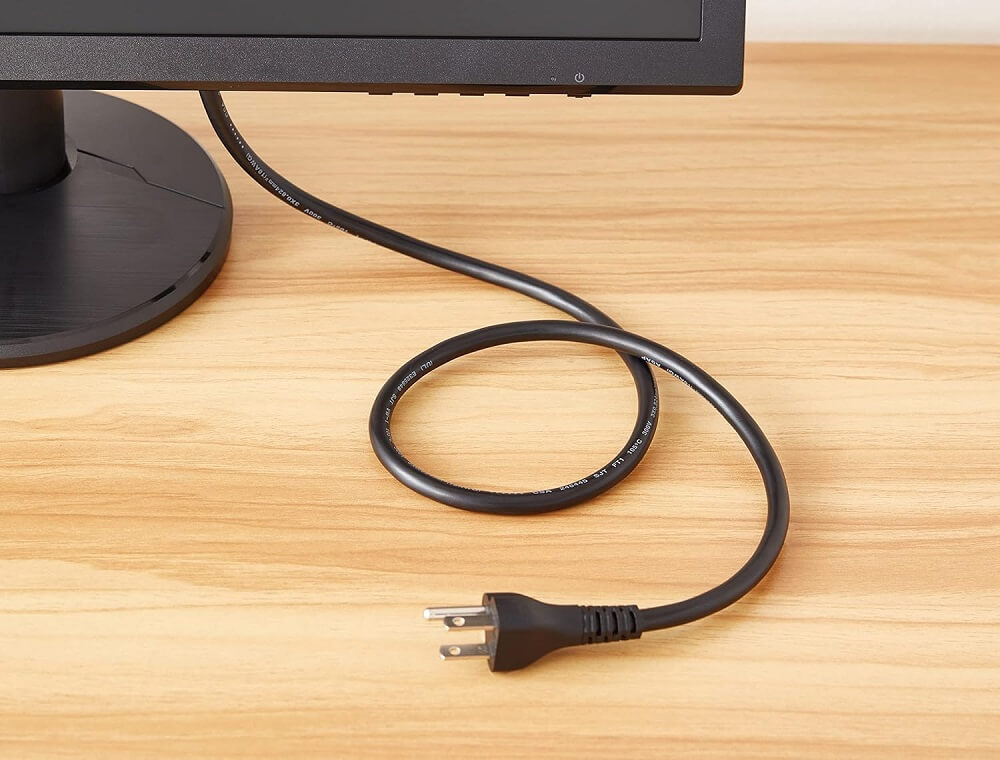

- Nguyên lý hoạt động: Bộ nguồn tích hợp bên trong màn hình chuyển đổi trực tiếp điện AC thành DC, loại bỏ nhu cầu về adapter.
- Ưu điểm:
- Gọn gàng, không cần phụ kiện bên ngoài.
- Hiệu suất cao hơn, đặc biệt với các màn hình lớn hoặc chuyên dụng.
- Nhược điểm:
- Tăng kích thước và trọng lượng màn hình.
- Chi phí sản xuất và sửa chữa cao hơn nếu bộ nguồn hỏng.
3.1.3. Lý do tồn tại hai loại
- Chi phí sản xuất: Adapter giúp giảm chi phí cho các dòng màn hình phổ thông, trong khi bộ nguồn tích hợp phù hợp với các thiết bị cao cấp.
- Nhu cầu thị trường: Màn hình nhỏ gọn (văn phòng, di động) ưu tiên adapter, trong khi màn hình lớn (TV, công nghiệp) thường tích hợp bộ nguồn.
- Tiêu chuẩn kỹ thuật: Một số thiết bị yêu cầu nguồn ổn định hoặc công suất cao, dẫn đến việc chọn bộ nguồn tích hợp.
3.2. Sự khác biệt về kích thước adapter
Adapter có nhiều kích thước (to, nhỏ) do các yếu tố sau:
- Công suất: Adapter lớn cung cấp công suất cao hơn (cho màn hình lớn, laptop), trong khi adapter nhỏ dành cho thiết bị tiêu thụ ít điện (router, màn hình nhỏ).
- Công nghệ: Adapter sử dụng công nghệ cũ (biến áp tuyến tính) thường lớn hơn, trong khi công nghệ mới (mạch chuyển đổi nguồn) giúp thu nhỏ kích thước.
- Tản nhiệt và an toàn: Adapter lớn có không gian cho linh kiện tản nhiệt và bảo vệ (chống quá tải, quá nhiệt), trong khi adapter nhỏ ưu tiên tính di động.
- Chi phí: Adapter nhỏ thường rẻ hơn, phù hợp với thiết bị giá thấp.
3.3. Adapter gắn trực tiếp và adapter dây nguồn riêng
- Adapter gắn trực tiếp (Plug-in adapter):
- Đặc điểm: Tích hợp đầu cắm vào thân adapter, không cần dây nguồn riêng.
- Ưu điểm: Gọn nhẹ, tiện lợi, phù hợp với thiết bị nhỏ (sạc điện thoại, màn hình nhỏ).
- Nhược điểm: Giới hạn ở công suất thấp, khó tản nhiệt.

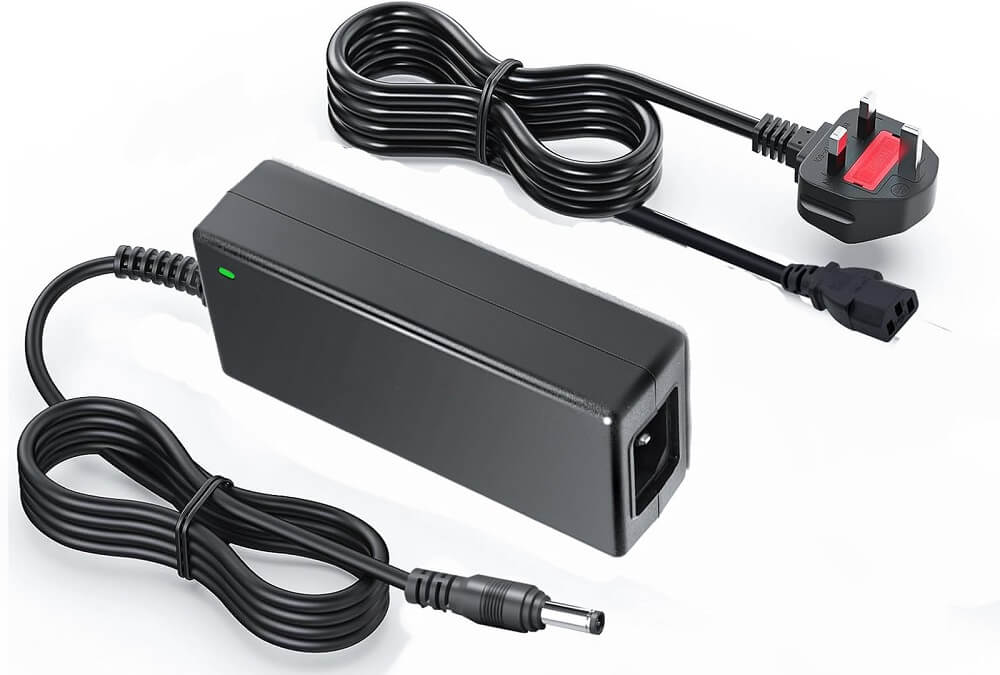

- Adapter dây nguồn riêng:
- Đặc điểm: Có dây nguồn riêng biệt, kết nối với adapter và ổ điện.
- Ưu điểm: Phù hợp với công suất cao, tản nhiệt tốt, linh hoạt với các chuẩn điện áp.
- Nhược điểm: Cồng kềnh hơn, cần thêm dây nguồn.
- Lý do tồn tại hai loại:
- Mục đích sử dụng: Adapter gắn trực tiếp ưu tiên tính di động, trong khi adapter dây nguồn riêng phục vụ thiết bị công suất cao.
- Thiết kế: Nhà sản xuất cân nhắc giữa sự tiện lợi và hiệu suất.
4. Xu hướng nguồn cấp điện trong tương lai
Sự phát triển của công nghệ và nhu cầu người dùng sẽ định hình nguồn cấp điện cho màn hình vi tính trong tương lai:
4.1. Adapter nhỏ gọn hơn
- Công nghệ GaN (Gallium Nitride): Adapter sử dụng GaN có kích thước nhỏ hơn, hiệu suất cao hơn, và ít tỏa nhiệt hơn so với adapter silicon truyền thống. Ví dụ: Các bộ sạc GaN hiện nay đã giảm kích thước đáng kể so với trước đây.

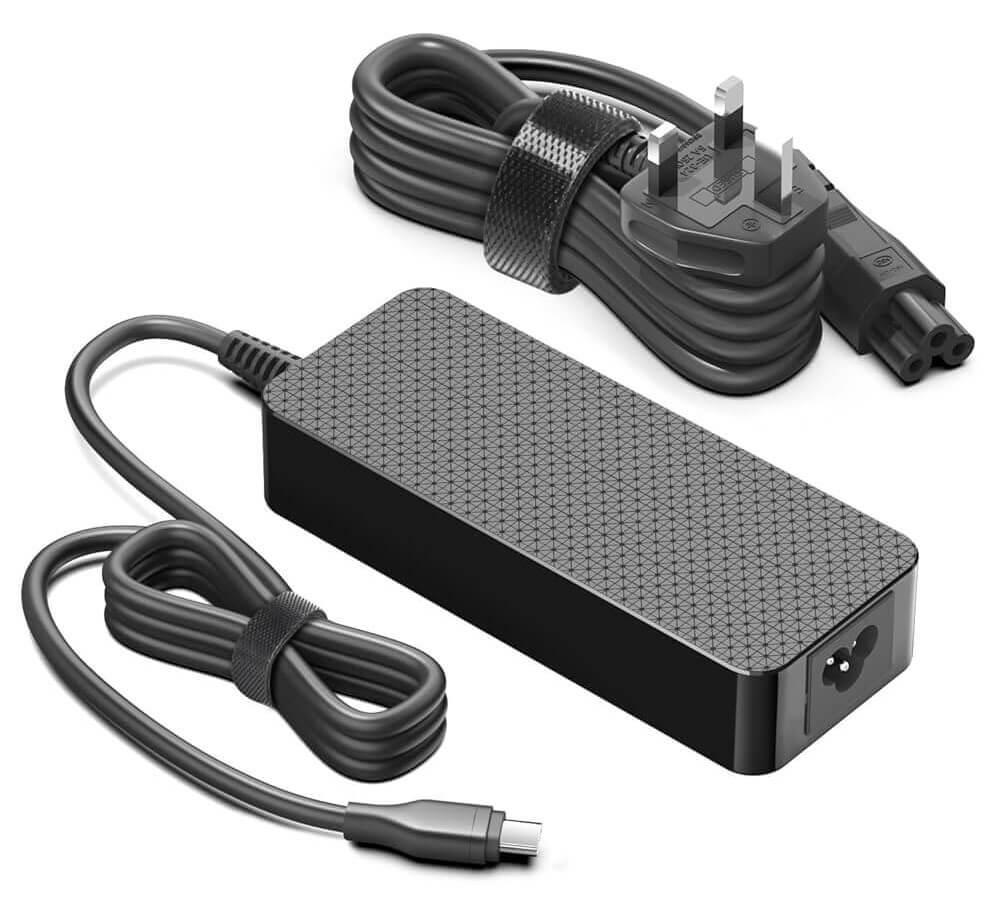

- USB-C Power Delivery (PD): USB-C PD có thể cung cấp công suất lên đến 240W, đủ để cấp nguồn cho hầu hết các màn hình. Điều này giúp loại bỏ adapter độc quyền, tăng tính tương thích và giảm số lượng phụ kiện.
4.2. Bộ nguồn tích hợp tối ưu
- Tích hợp thông minh: Các màn hình lớn (TV, màn hình gaming) sẽ tiếp tục sử dụng bộ nguồn tích hợp, nhưng được tối ưu để nhỏ gọn hơn nhờ công nghệ mạch tiên tiến.
- Năng lượng tái tạo: Một số màn hình có thể tích hợp pin hoặc kết nối với nguồn năng lượng tái tạo (như năng lượng mặt trời) cho các ứng dụng di động hoặc ngoài trời.
4.3. Nguồn cấp không dây
- Công nghệ truyền điện không dây: Dựa trên cộng hưởng từ hoặc sóng radio, công nghệ này có thể loại bỏ adapter và dây nguồn, đặc biệt phù hợp với màn hình nhỏ hoặc thiết bị IoT. Tuy nhiên, công nghệ này vẫn đang phát triển do hạn chế về hiệu suất và khoảng cách truyền tải.
- Ứng dụng tiềm năng: Văn phòng thông minh, màn hình di động, hoặc thiết bị không cần cáp.
4.4. Tiết kiệm năng lượng
- Màn hình siêu tiết kiệm điện: Công nghệ MicroLED và OLED cải tiến tiêu thụ ít năng lượng hơn, giảm yêu cầu về công suất nguồn, dẫn đến adapter nhỏ hơn hoặc tích hợp pin.
- Tiêu chuẩn xanh: Các quy định như Energy Star sẽ thúc đẩy thiết kế nguồn cấp điện hiệu quả, giảm lãng phí năng lượng.
4.5. Tích hợp với hệ sinh thái thông minh
- Cáp đa năng: Màn hình có thể được cấp nguồn và truyền dữ liệu qua một cáp duy nhất (như USB-C, Thunderbolt), đơn giản hóa kết nối.
- Pin tích hợp: Màn hình di động có thể sử dụng pin sạc, giảm phụ thuộc vào adapter liên tục.
5. Thách thức và triển vọng
- Thách thức:
- Chi phí: Các công nghệ mới như GaN hoặc truyền điện không dây có chi phí cao, ban đầu chỉ áp dụng cho phân khúc cao cấp.
- Tương thích: Sự đa dạng của chuẩn nguồn (USB-C, adapter độc quyền) có thể gây khó khăn nếu không có chuẩn thống nhất.
- Hiệu suất: Công nghệ không dây cần cải thiện để đạt hiệu suất tương đương với adapter truyền thống.
- Triển vọng:
- Nguồn cấp điện sẽ ngày càng nhỏ gọn, hiệu quả và thân thiện với môi trường.
- Sự tích hợp với các hệ sinh thái thông minh (USB-C, IoT) sẽ làm cho màn hình trở nên linh hoạt và dễ sử dụng hơn.
6. Kết luận
Nguồn cấp điện cho màn hình đã trải qua một hành trình dài, từ bộ nguồn tích hợp trong màn hình CRT đến adapter phổ biến trong màn hình LCD/LED, và đang hướng tới các giải pháp hiện đại như USB-C, GaN, hoặc truyền điện không dây. Sự khác biệt giữa adapter và dây nguồn trực tiếp, cũng như giữa các loại adapter (to, nhỏ, gắn trực tiếp, dây riêng), xuất phát từ nhu cầu về công suất, thiết kế, chi phí và mục đích sử dụng.
Trong tương lai, công nghệ nguồn cấp điện sẽ tiếp tục phát triển theo hướng nhỏ gọn, hiệu quả và tích hợp, đáp ứng nhu cầu của người dùng hiện đại và các tiêu chuẩn môi trường.
7. Tài liệu tham khảo
- Tài liệu kỹ thuật về công nghệ màn hình CRT và LCD.
- Thông tin về công nghệ GaN và USB-C Power Delivery từ các nhà sản xuất thiết bị điện tử.
- Các tiêu chuẩn tiết kiệm năng lượng (Energy Star, EU Eco Design).
- Các nghiên cứu về công nghệ truyền điện không dây (Wireless Power Consortium).
