Infinity thương hiệu Case, Nguồn máy tính(PSUs) và các thiết bị ngoại vi tới từ Việt Nam, vừa cho ra mắt sản phẩm mới mang tên ECO 650W V3, thế hệ tiếp theo của dòng sản phẩm ECO 650W.
Với nhiều sự nâng cấp “cả trong lẫn ngoài” so với thế hệ trước. Có thể kể tới như hiệu suất hoạt động tối đa được phía Infinity cam kết là 88%@230Vac. Trang bị mạch DC to DC giúp nâng cao hiệu quả sử dụng điện năng. Đáp ứng nhu cầu của các cấu hình máy tính đời mới trong phân khúc nguồn phổ thông
I-Hộp và Phụ kiện:

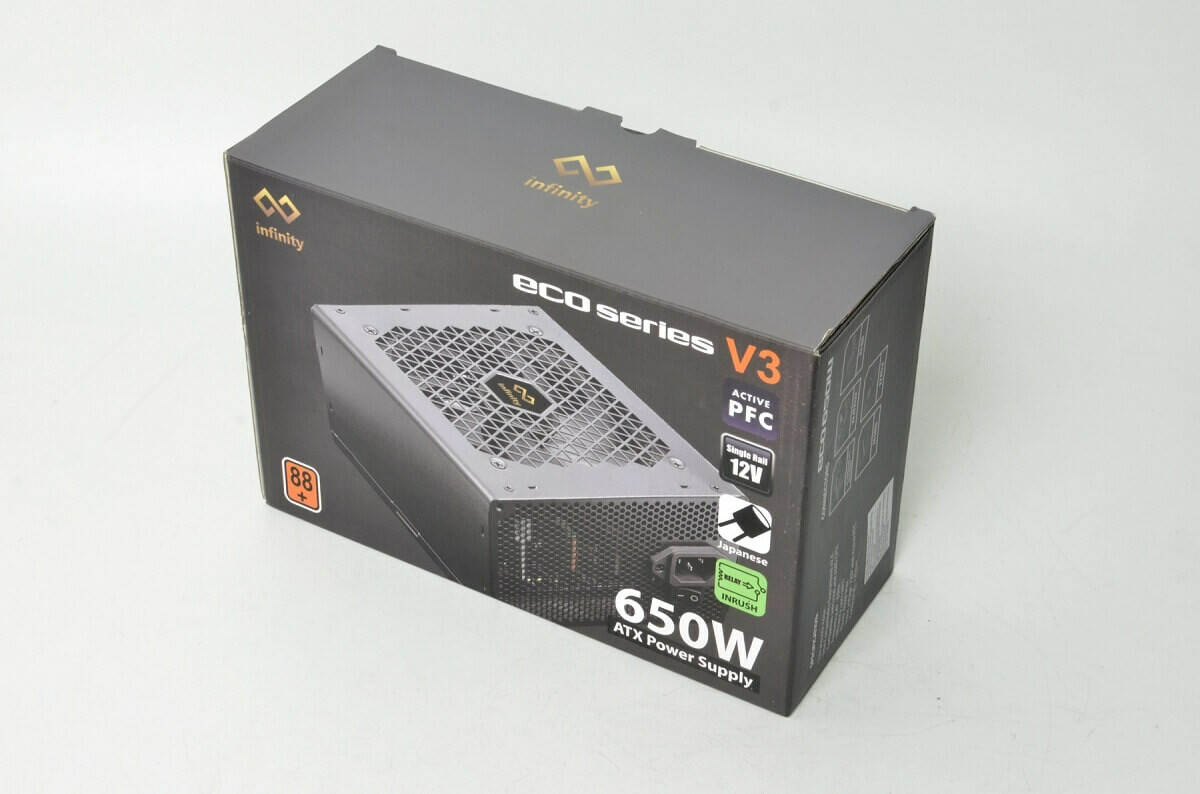

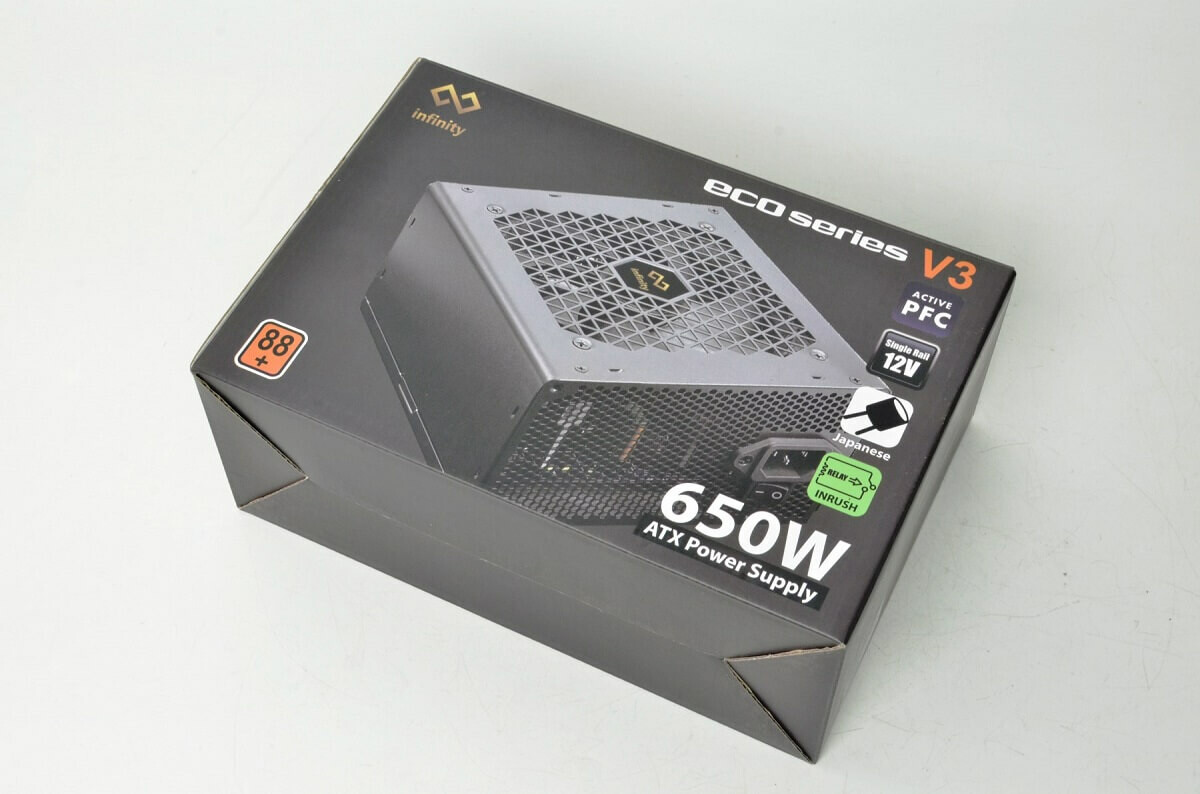

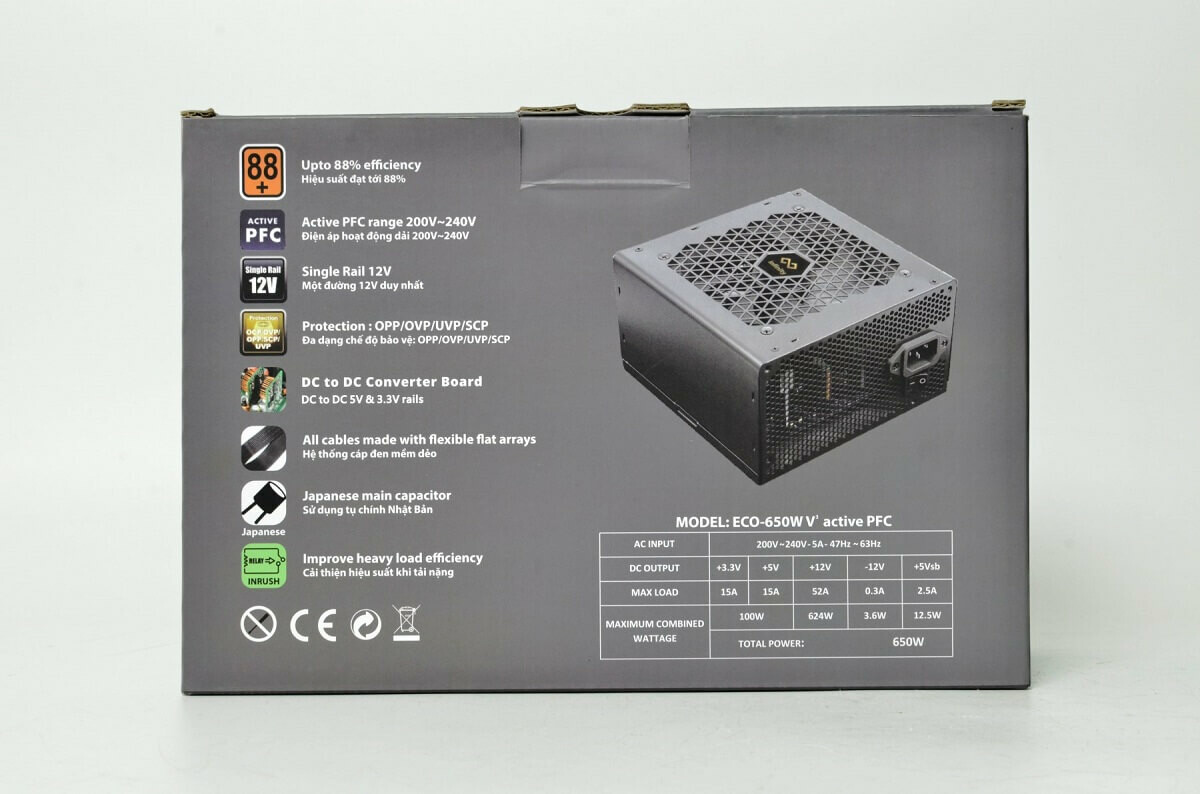

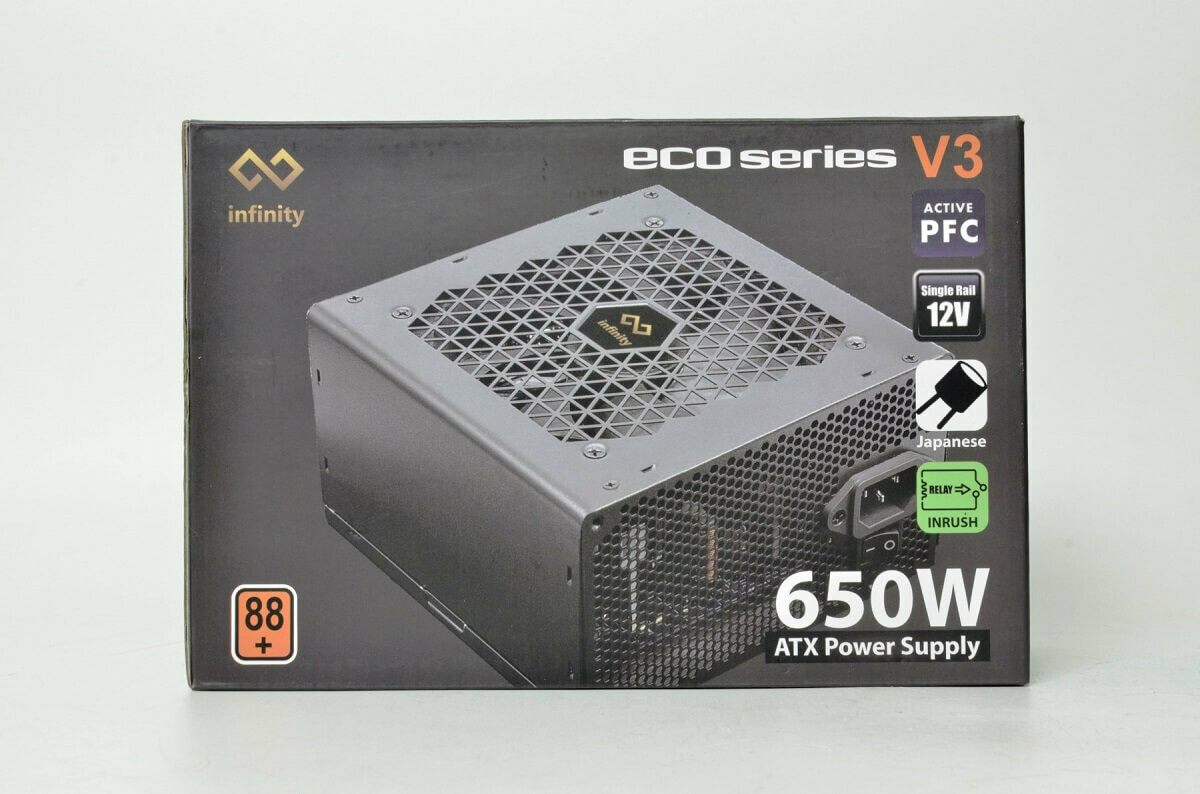

Hộp của ECO 650W V3 có kích thước nhỏ nhắn, tông màu xám đen tương tự dòng sản phẩm ECO series 450/650. Các thông số về điện áp và số lượng đầu cắm kết nối được Infinity in ở các mặt hông của hộp

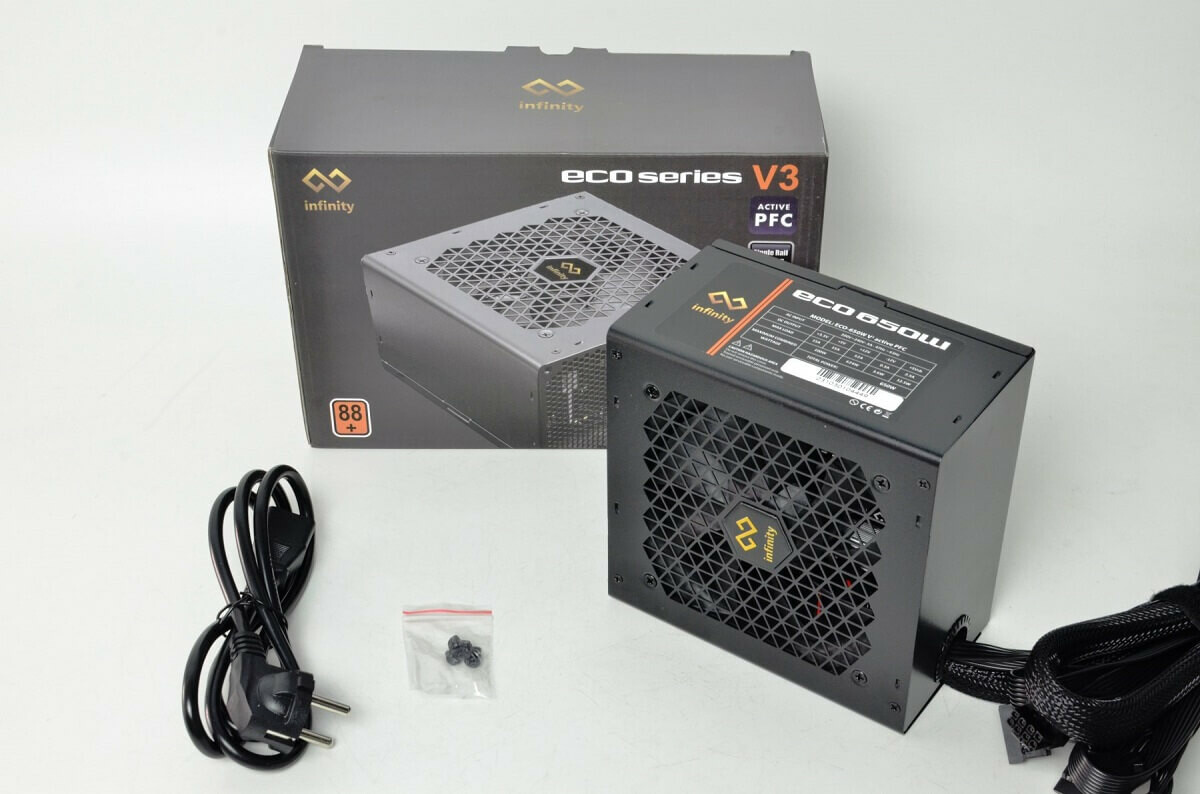

Phụ kiện kèm theo ECO 650W V3 dừng ở mức cơ bản gồm có: 1x cáp nguồn EU type và 4x ốc bắt nguồn
II-PSU ECO 650W V3
1-Bên ngoài:

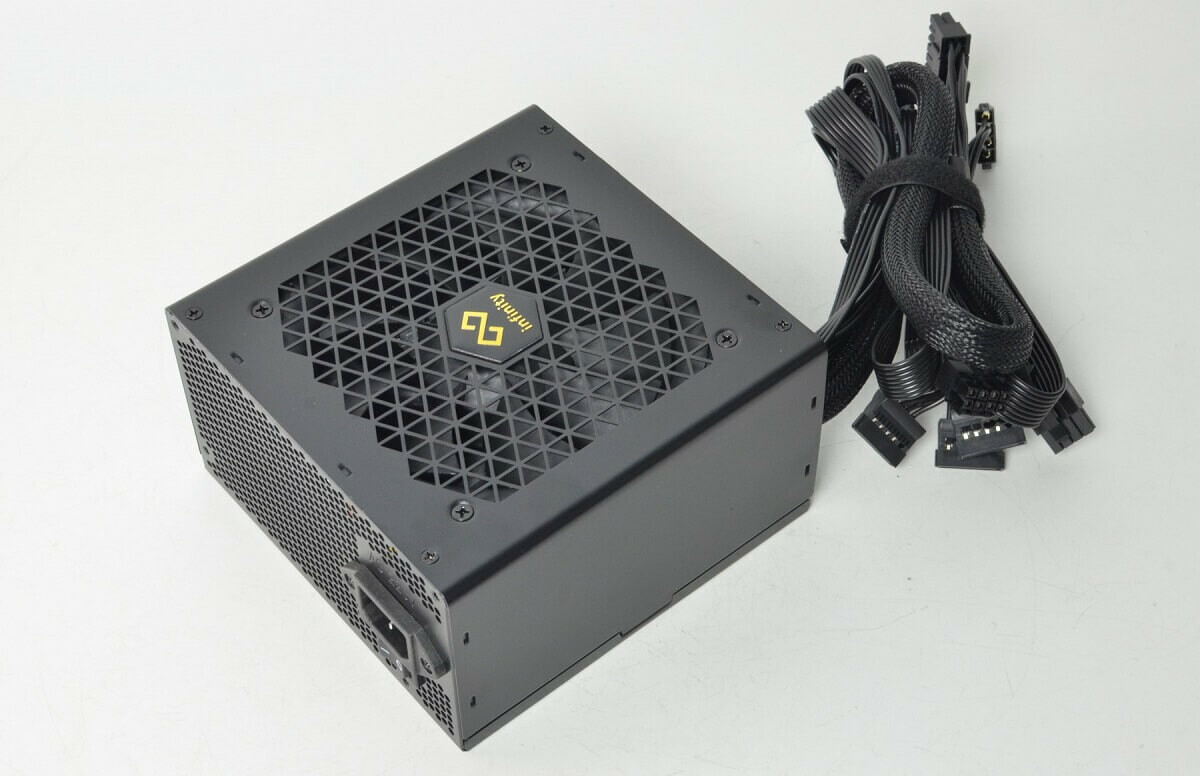

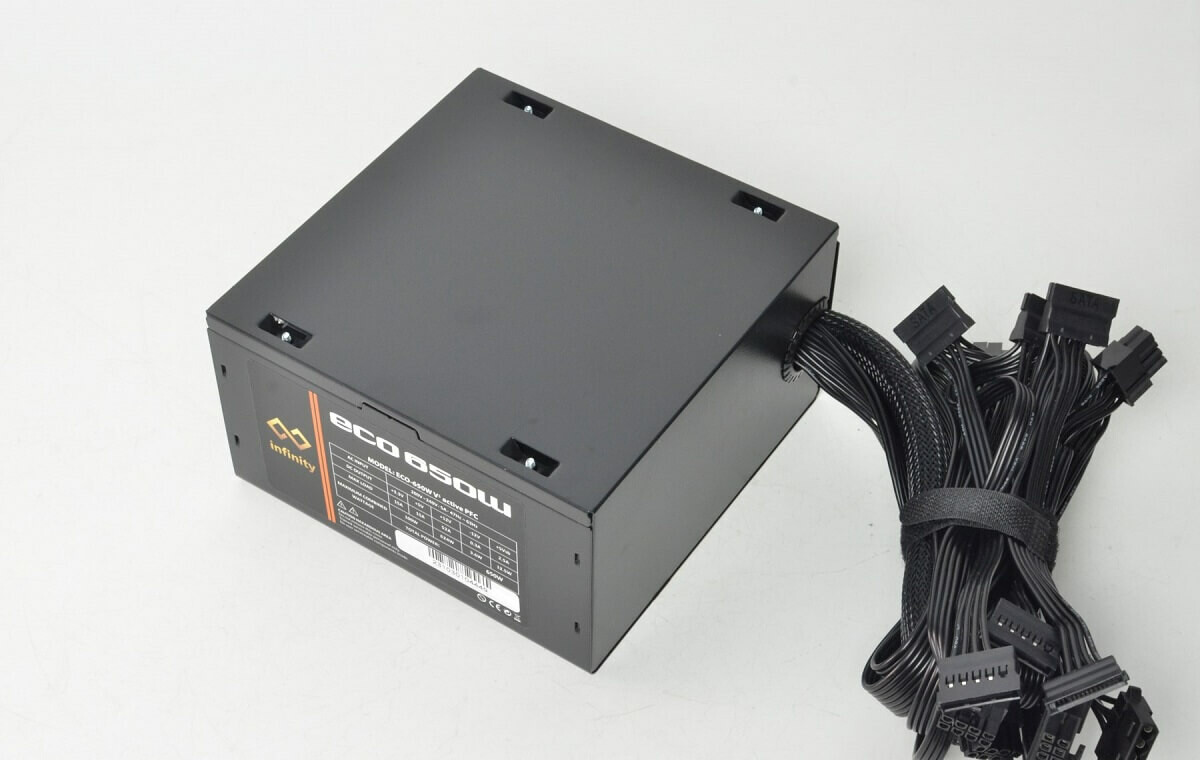

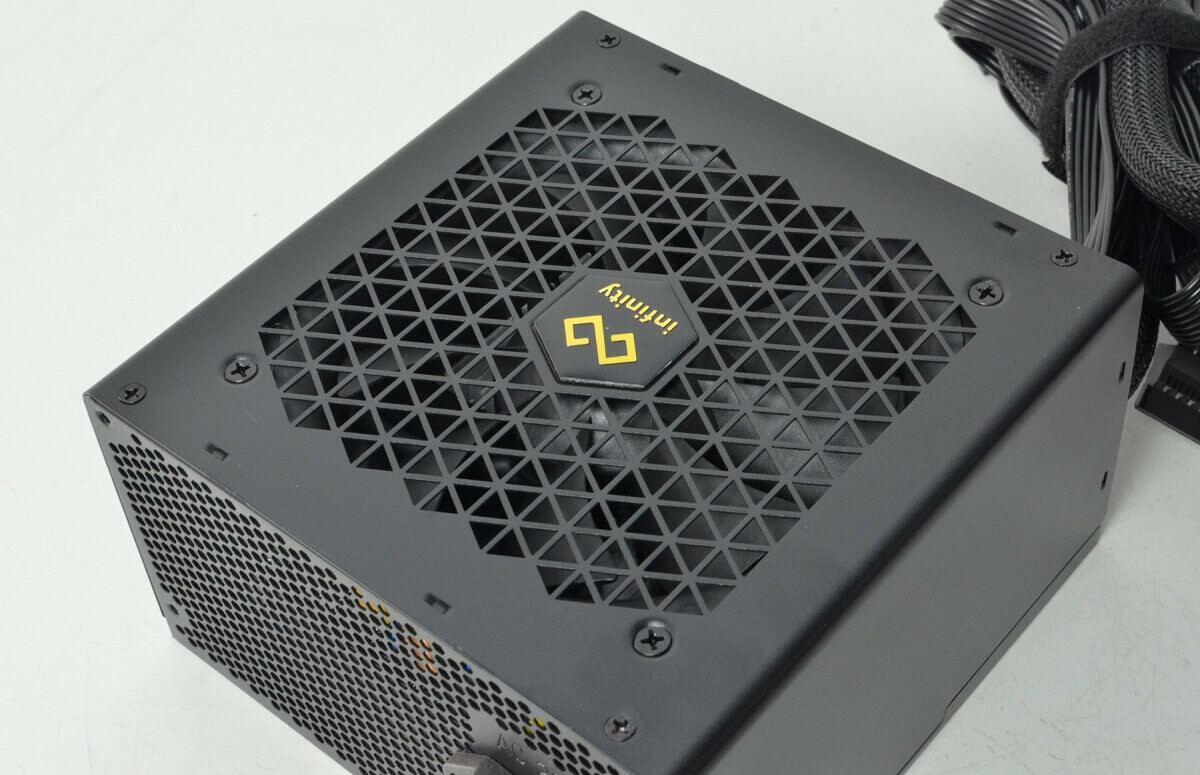

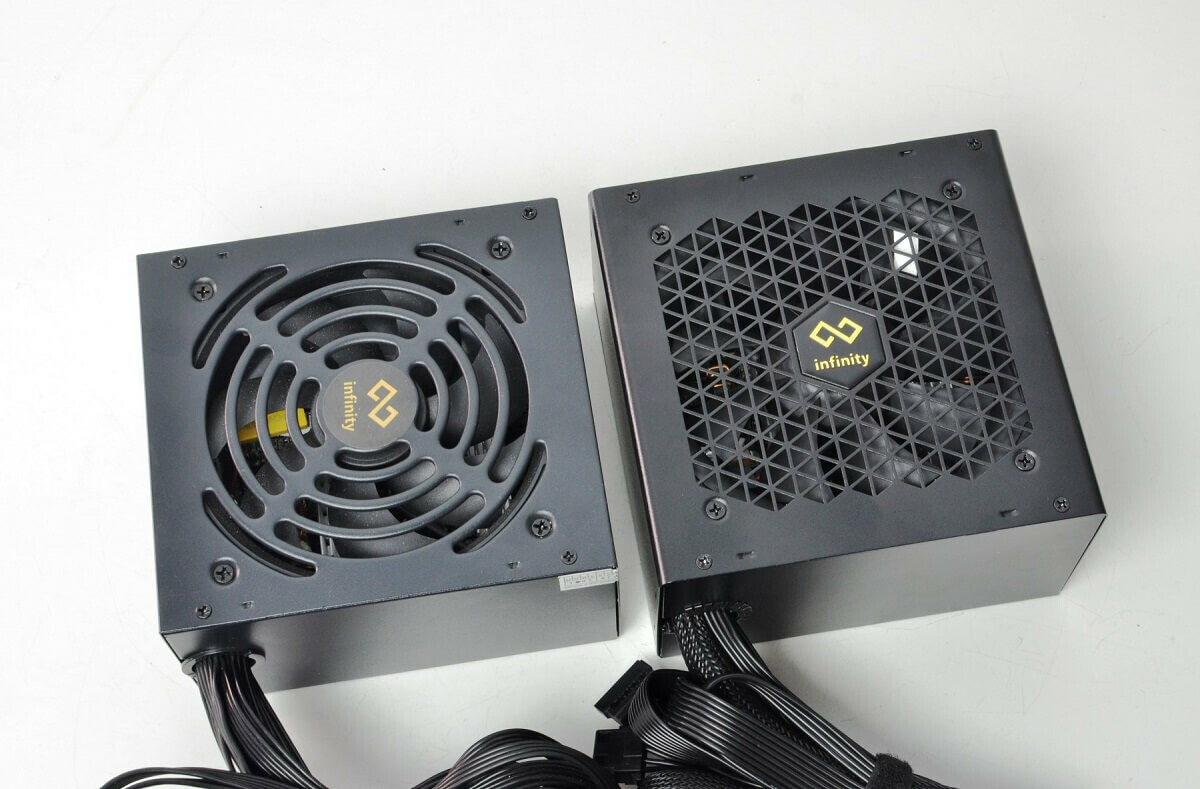

ECO 650W V3 có kích thước dài hơn ATX tiêu chuẩn khoảng gẩn 1cm. Phần vỏ thép được sơn tĩnh điện màu đen, dày khoảng 0.7mm đem lại cảm giác cứng cáp hơn so với 2 thế hệ trước vốn nhận được phản ánh có phần vỏ khá “mỏng manh”

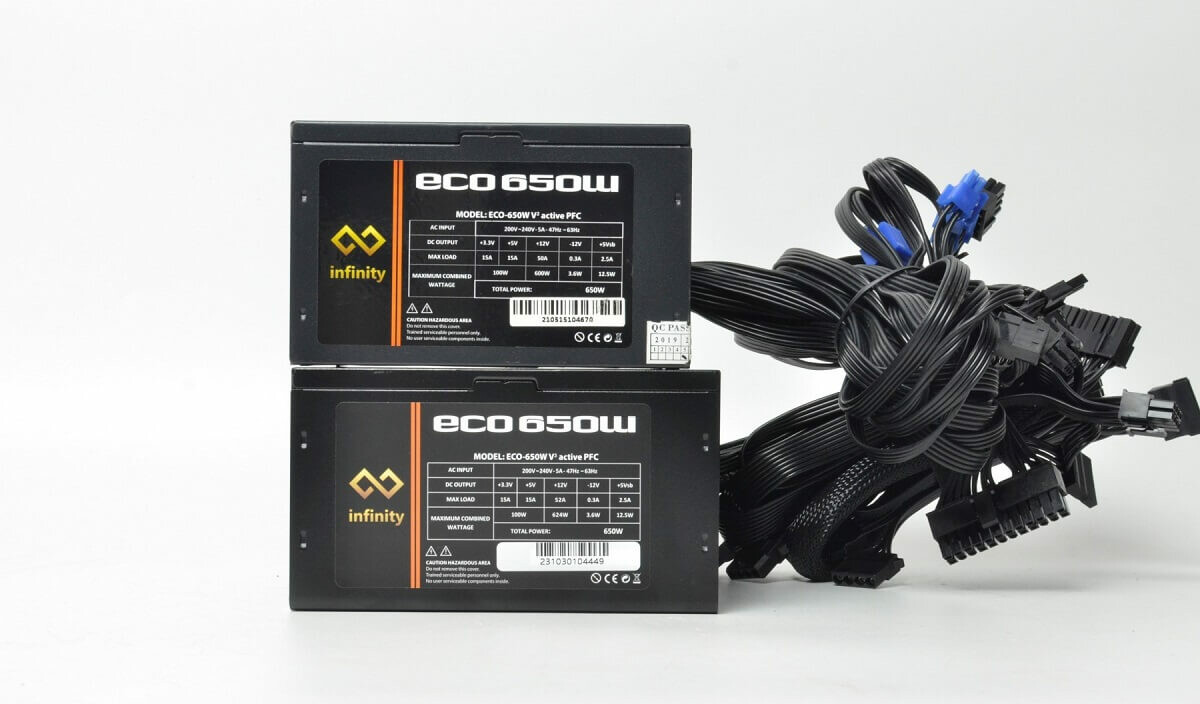

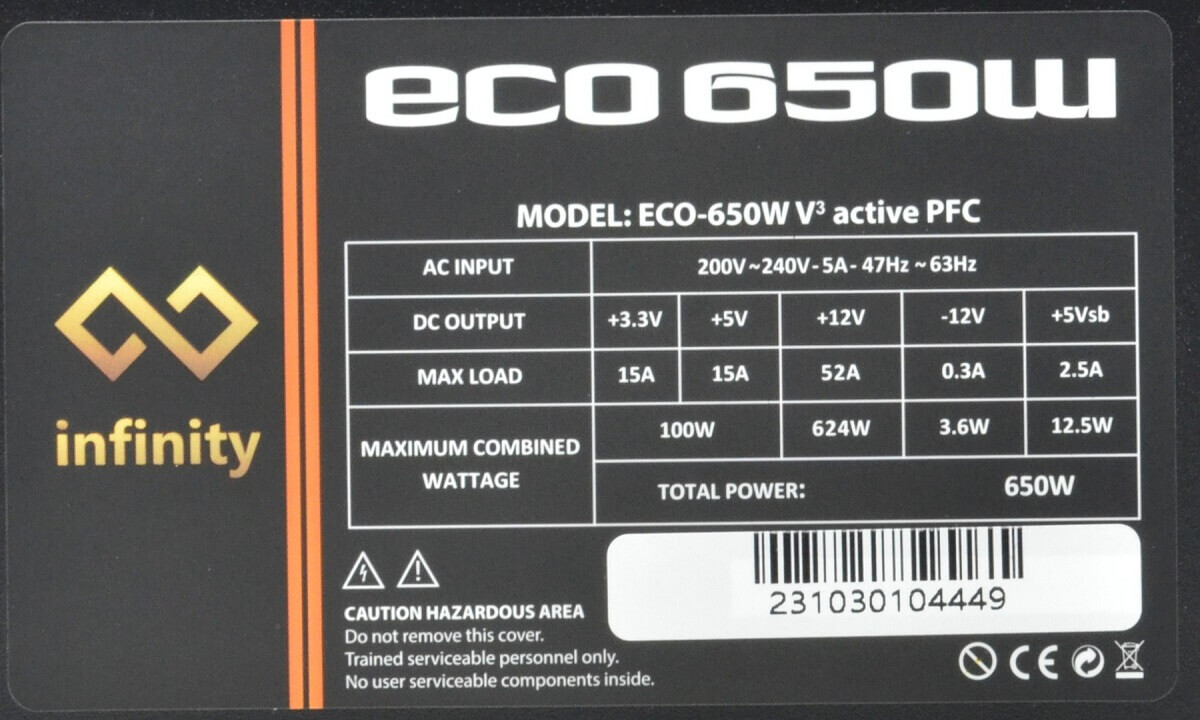

Công suất danh định: 650W, Single rail 12V@624W, Active PFC dải hẹp 200-240Vac

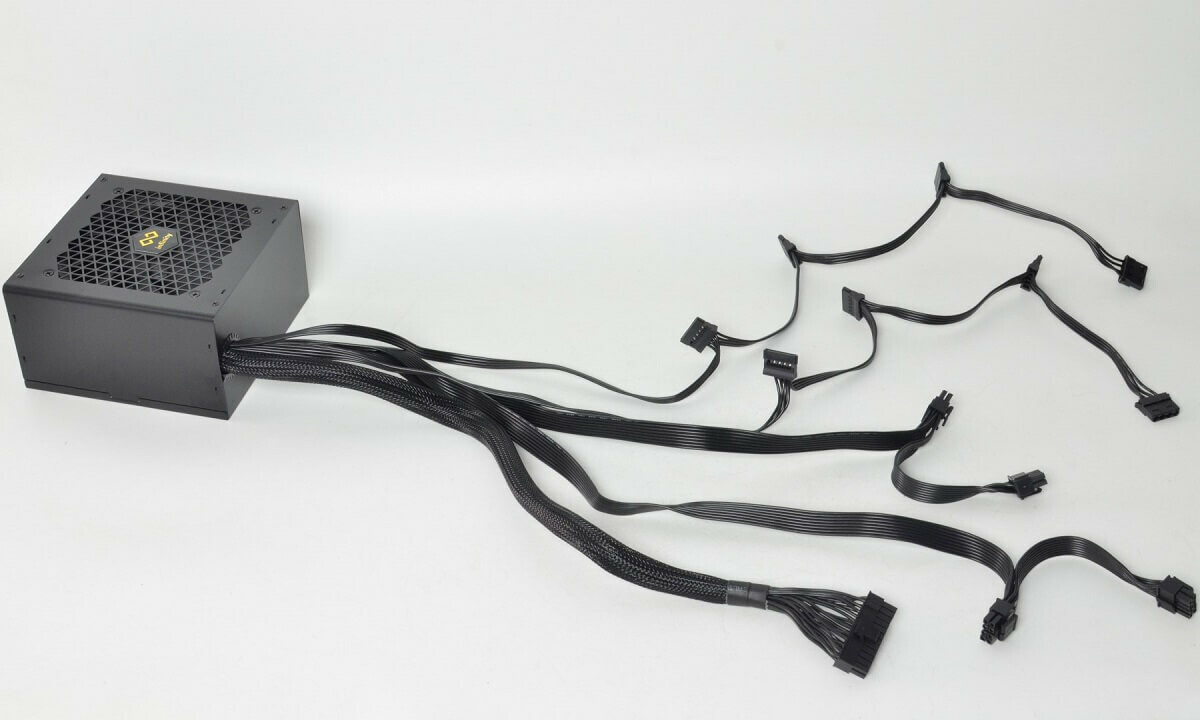

Hệ thống cáp dạng bẹ đen của ECO 650W V3 gồm có:
-1x 24pin Mainboard: 50cm
-2x 4+4pin ATX12V: 60cm + 15cm
-2x 6+2pin PCIex: 50cm+15cm
-6x SATA: 40cm + 15cm + 15cm + 15cm
-2x ATA: 40cm + 15cm + 15cm + 15cm
2-Bên trong:

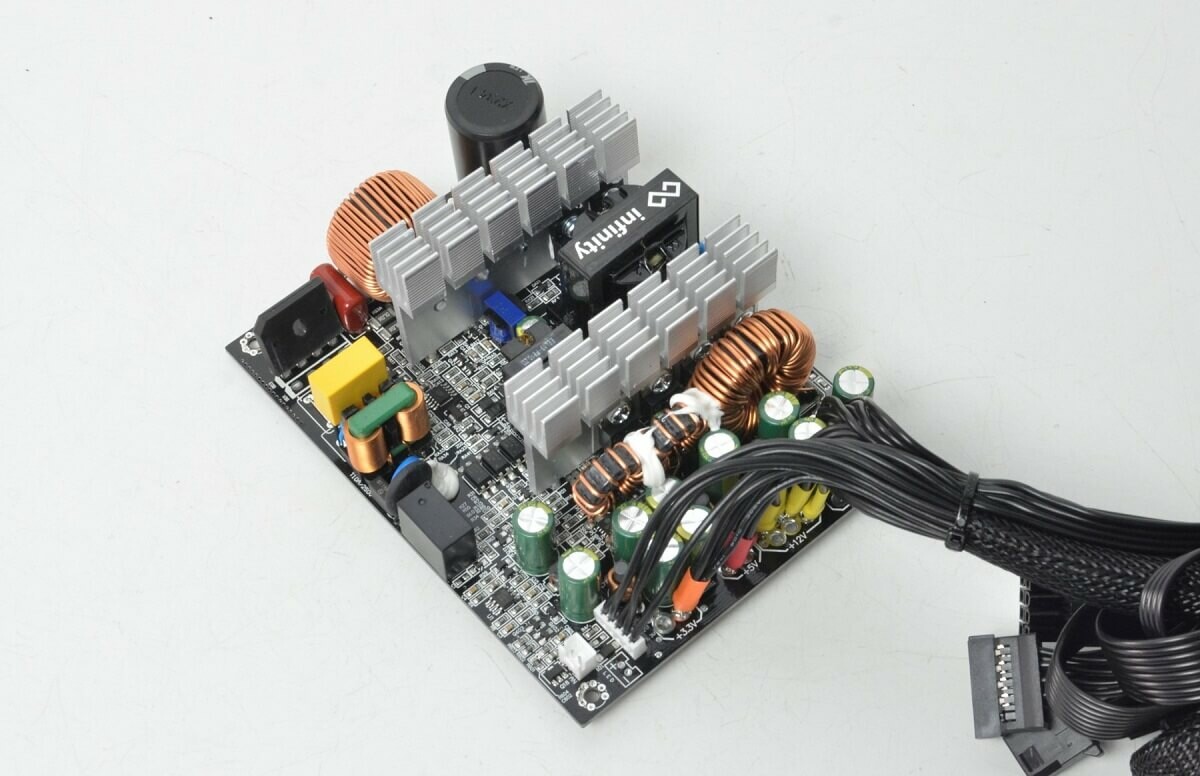

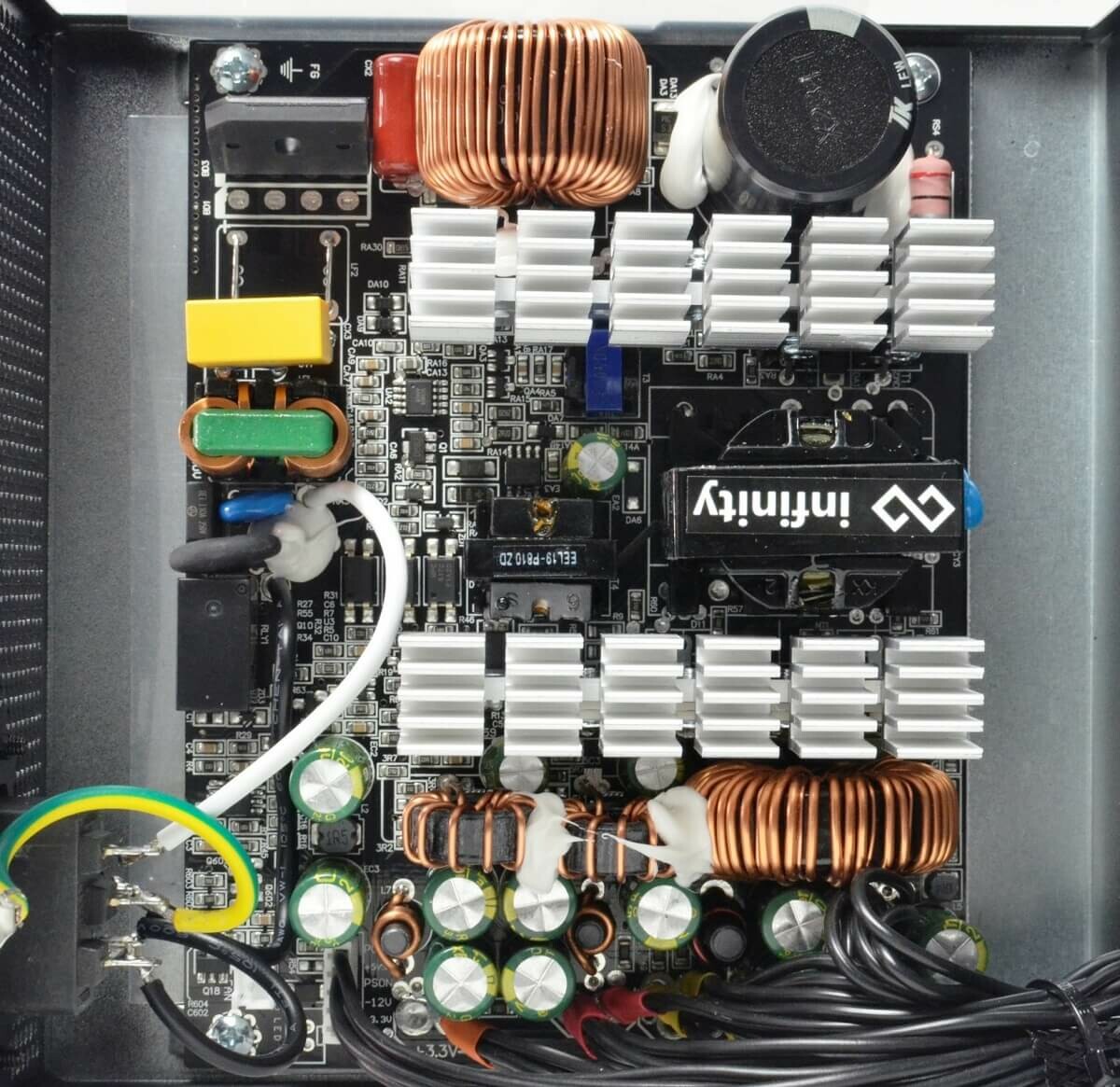

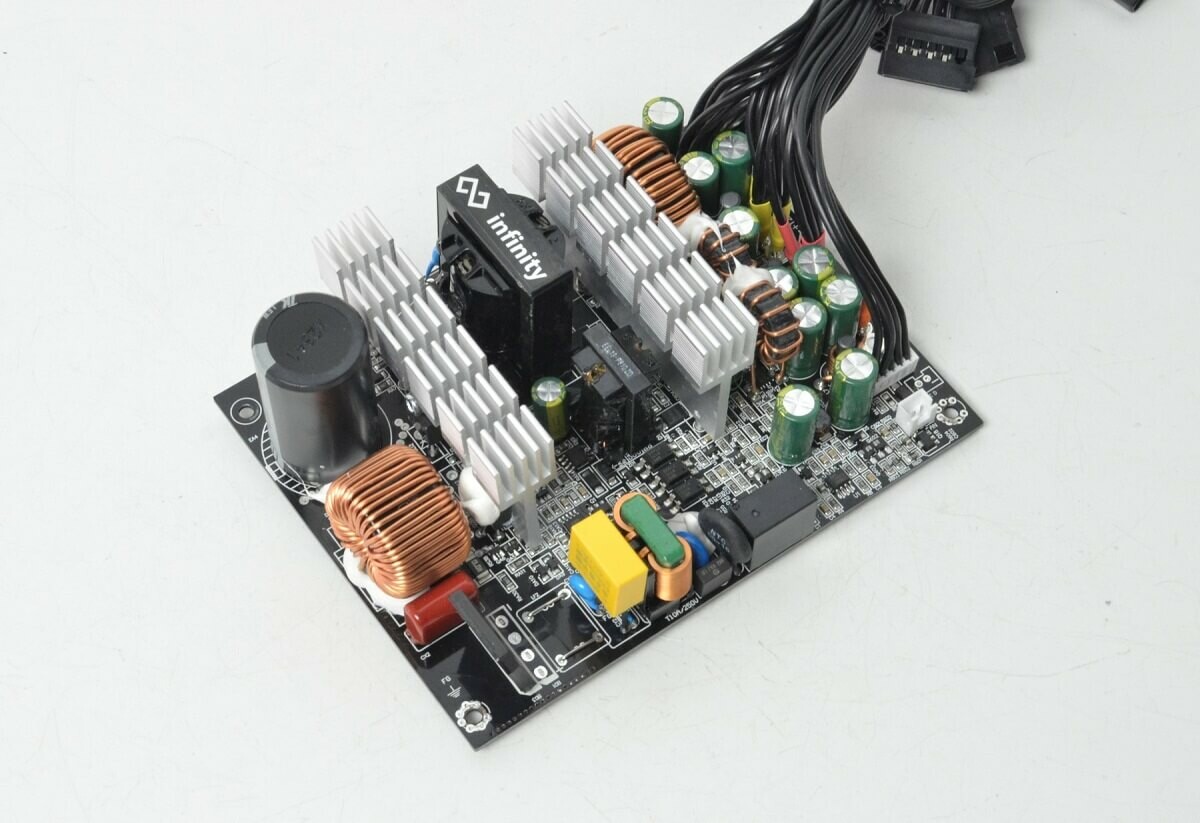

ECO 650W V3 có Platform được phát triển từ dòng ECO 650W V1/V2. Điểm nâng cấp đáng giá nhất là việc trang bị mạch chỉnh lưu đồng bộ sử dụng Mosfet (SR) và mạch DC to DC cho đường 5V và 3.3V

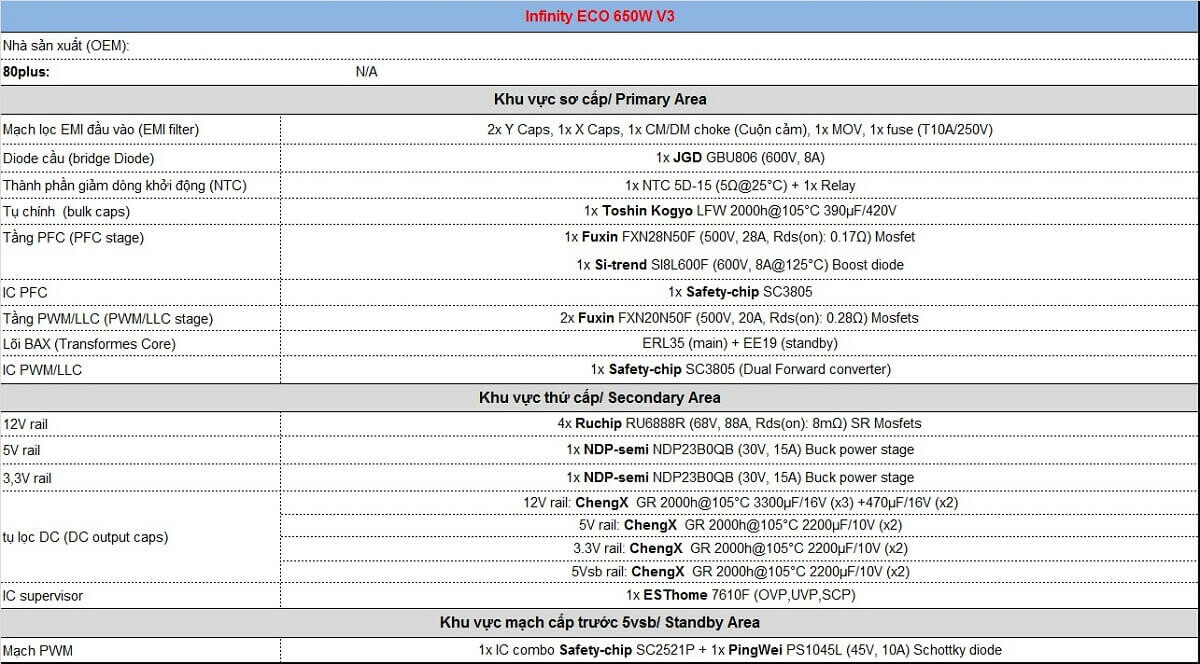

Bảng linh kiện được sử dụng trên ECO 650W V3

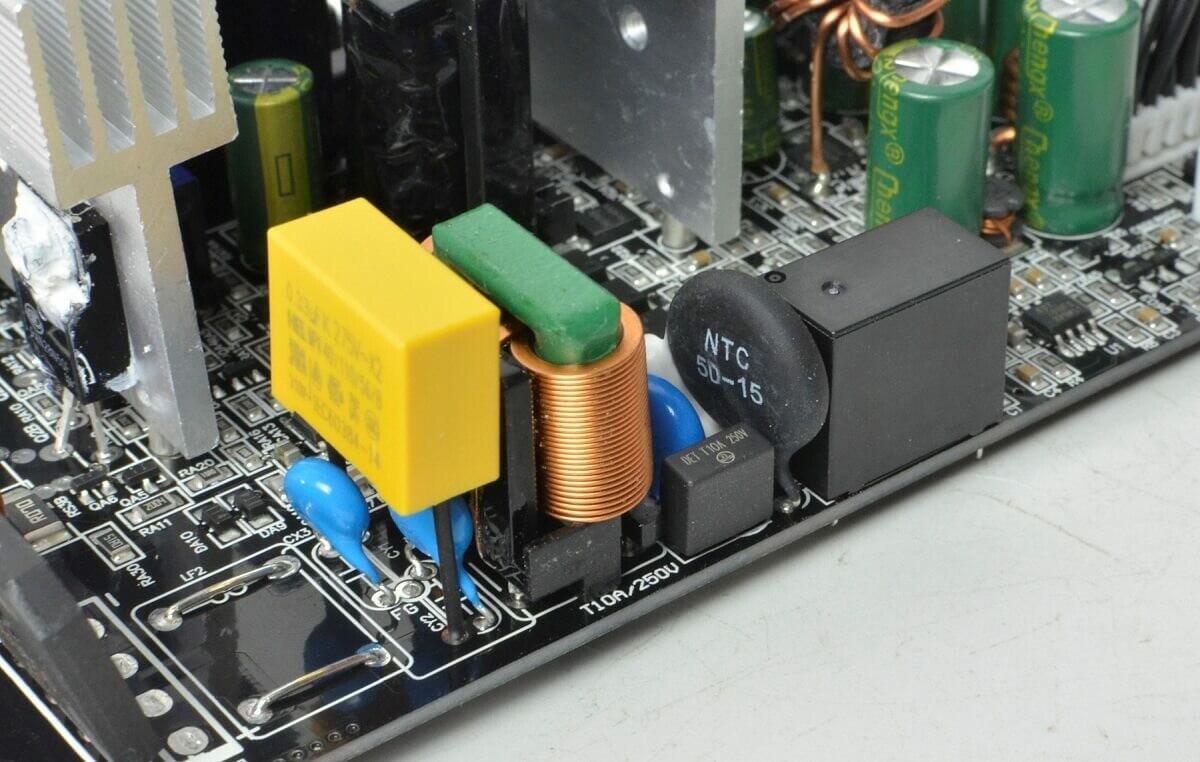

ECO 650W V3 chỉ được trang bị tầng lọc nhiễu EMI một lớp đi kèm thành phần chống sét MOV. Nằm sát bên là khối khởi động mềm gồm 1 NTC 5ohm và 1 rờ le

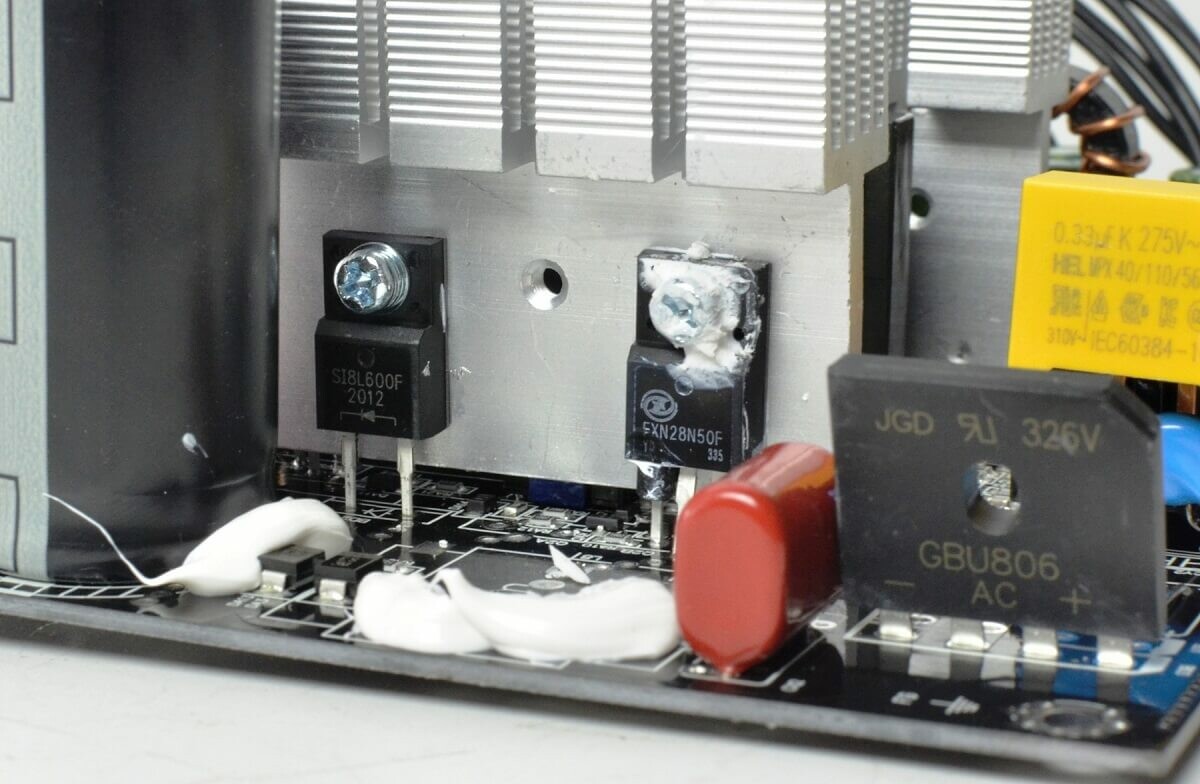

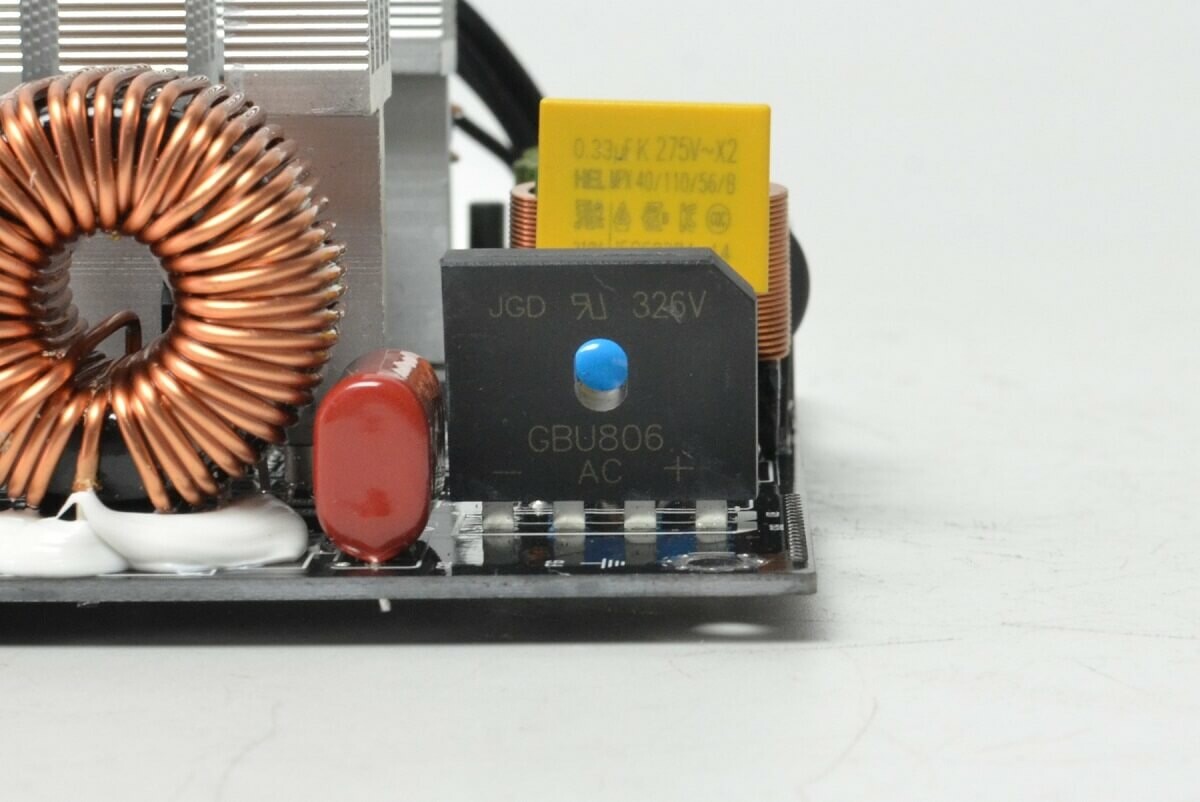

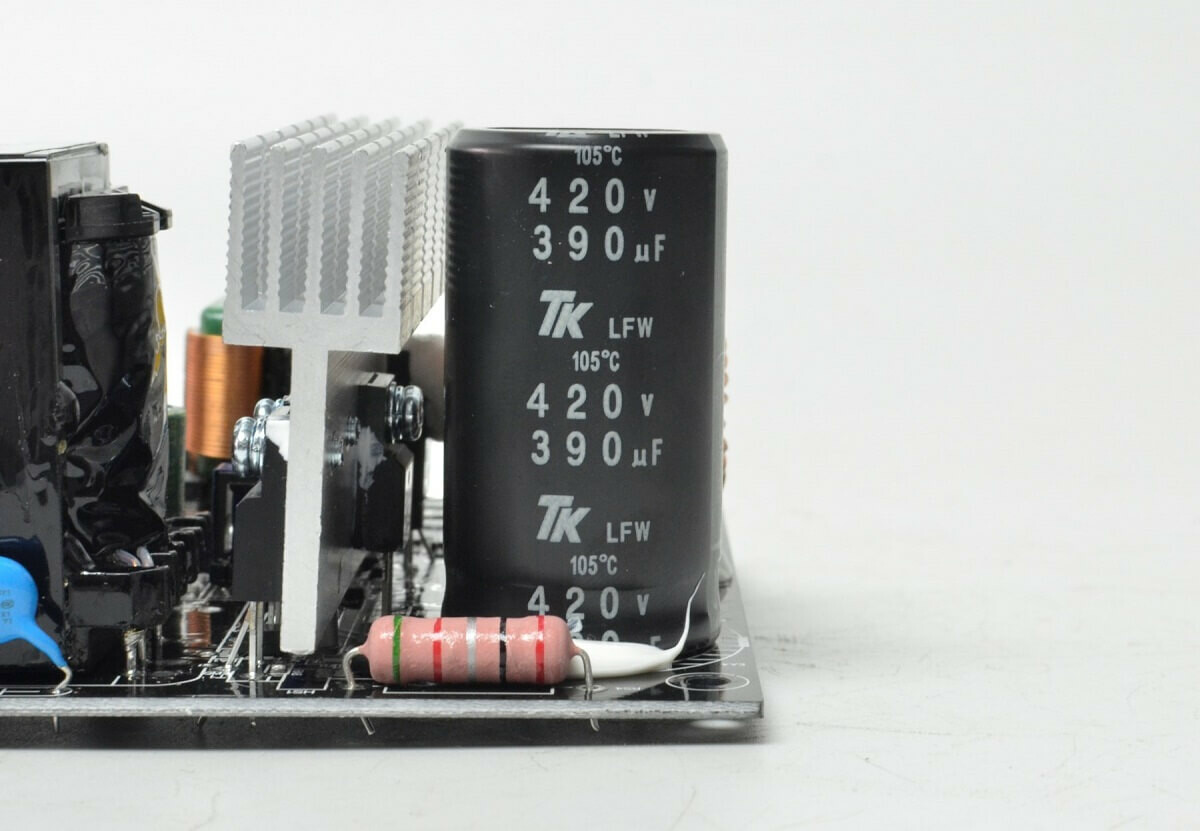

Diode cầu GBU806(8A) được tản nhiệt trực tiếp từ quạt làm mát. Tụ chính nhật bản với thông số 390uF/420V có mức nhiệt độ chịu đựng tối đa đạt 105°C

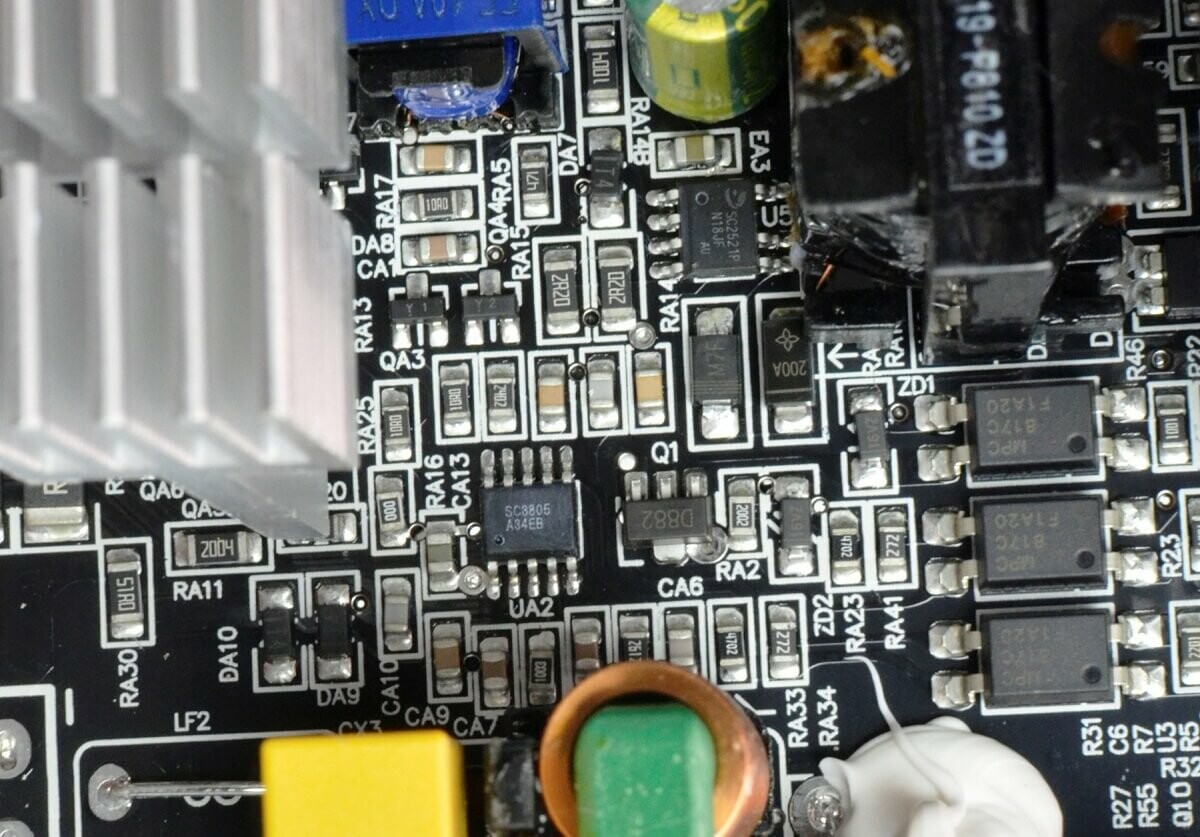

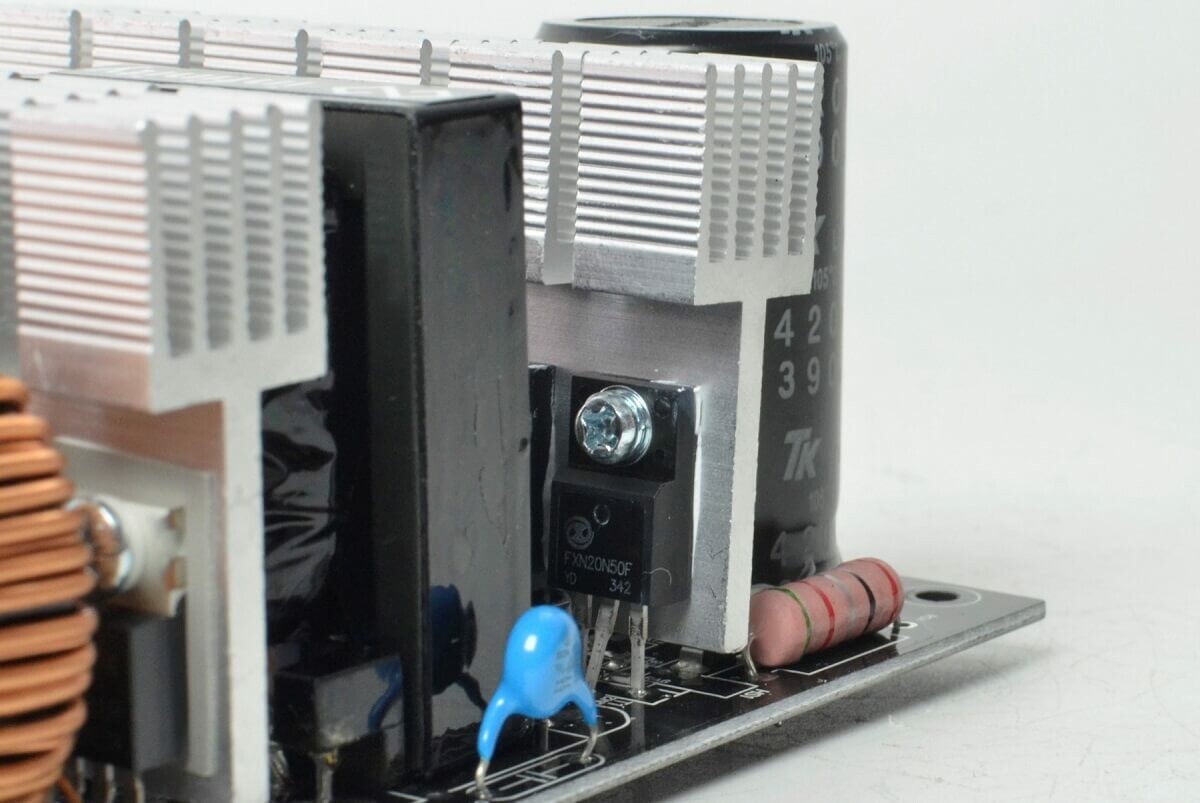

Tầng PFC sử dụng 1 Mosfet Fuxin FXN28N50F(28A) tương tự loại dùng trên thế hệ V1/V2, và tầng PWM sử dụng 1 cặp Mosfet Fuxin FXN20N50F(20A ) có công suất lớn hơn loại được sử dụng trên thế hệ trước. Cả 2 tầng chịu sự điều khiển từ IC dao động Safety-Chip SC3805.
Nằm ngay phía trên là IC dao động SC2521P của tầng cấp trước 5Vsb cũng tới từ hãng Safety-Chip

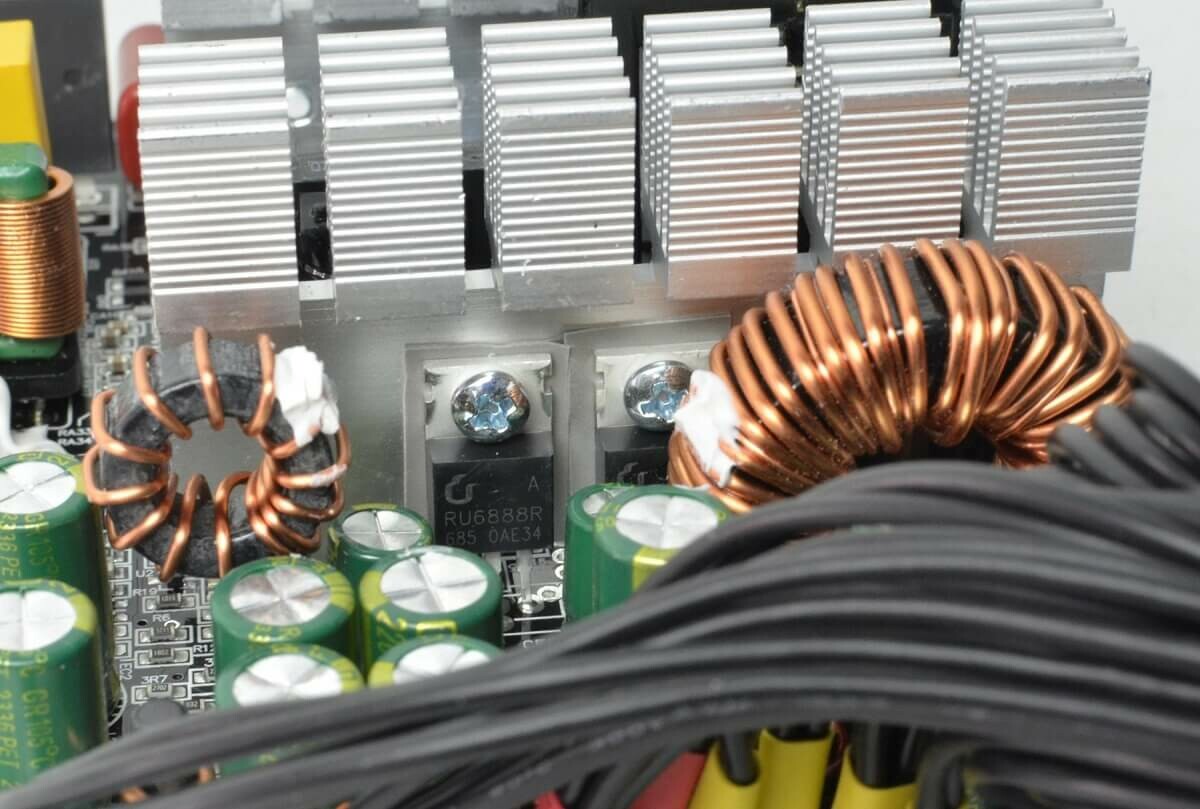

Ở khu vực chỉnh lưu đồng bộ cho đường 12V duy nhất trên ECO 650W V3 là tổ hợp 4 Mosfet Ruichip RU6888R(4x 88A) đem lại hiệu suất hoạt động cao hơn thiết kế sử dụng các Diode xung(Schottky diodes) truyền thống

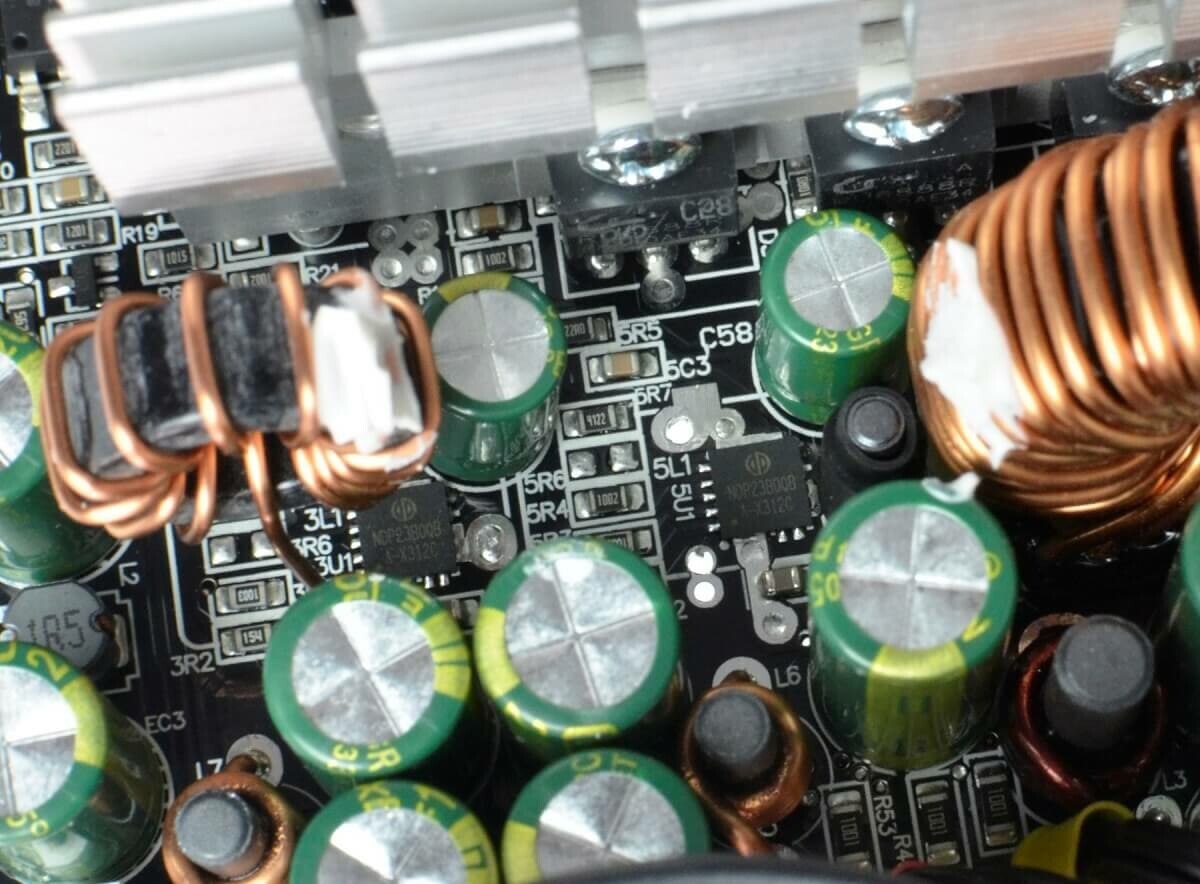

Đường 5V và 3.3V được tạo ra từ 2 khối mạch VRM/DC to DC được hàn trực tiếp ở mặt trên(Top side) của bo mạch chính. Sử dụng giải pháp IC NDP23B0QB tích hợp cả dao động điều khiển lẫn mosfet, giúp giảm chi phí sản xuất khi không cần quá nhiều linh kiện phụ trợ. Tuy nhiên giới hạn công suất của IC này chỉ là 18A peak vừa đủ cho các cấu hình máy tính tầm trung đổ lại

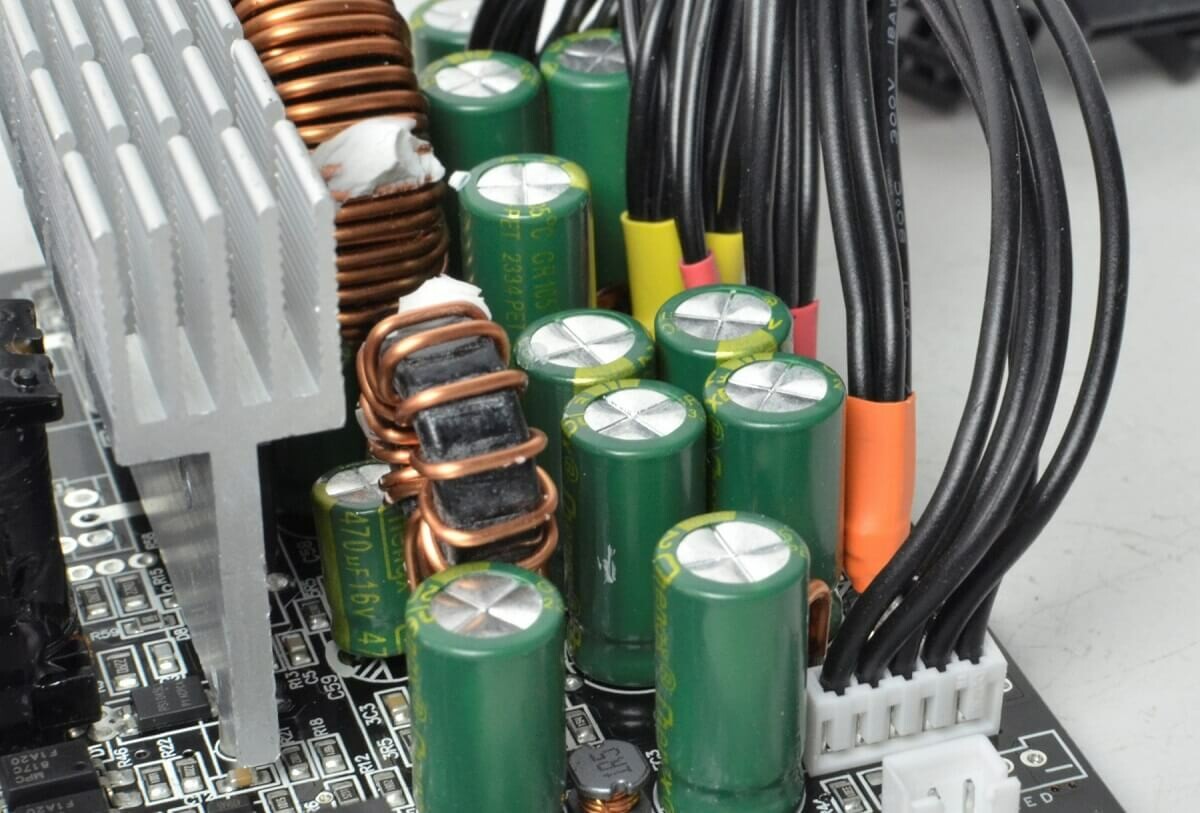

IC giám sát hoạt động là loại ESThome 7610FS cung cấp 3 chế độ bảo vệ cơ bản OVP,UVP,SCP, các tụ hóa lọc DC ngõ ra đều đến từ hãng ChengX

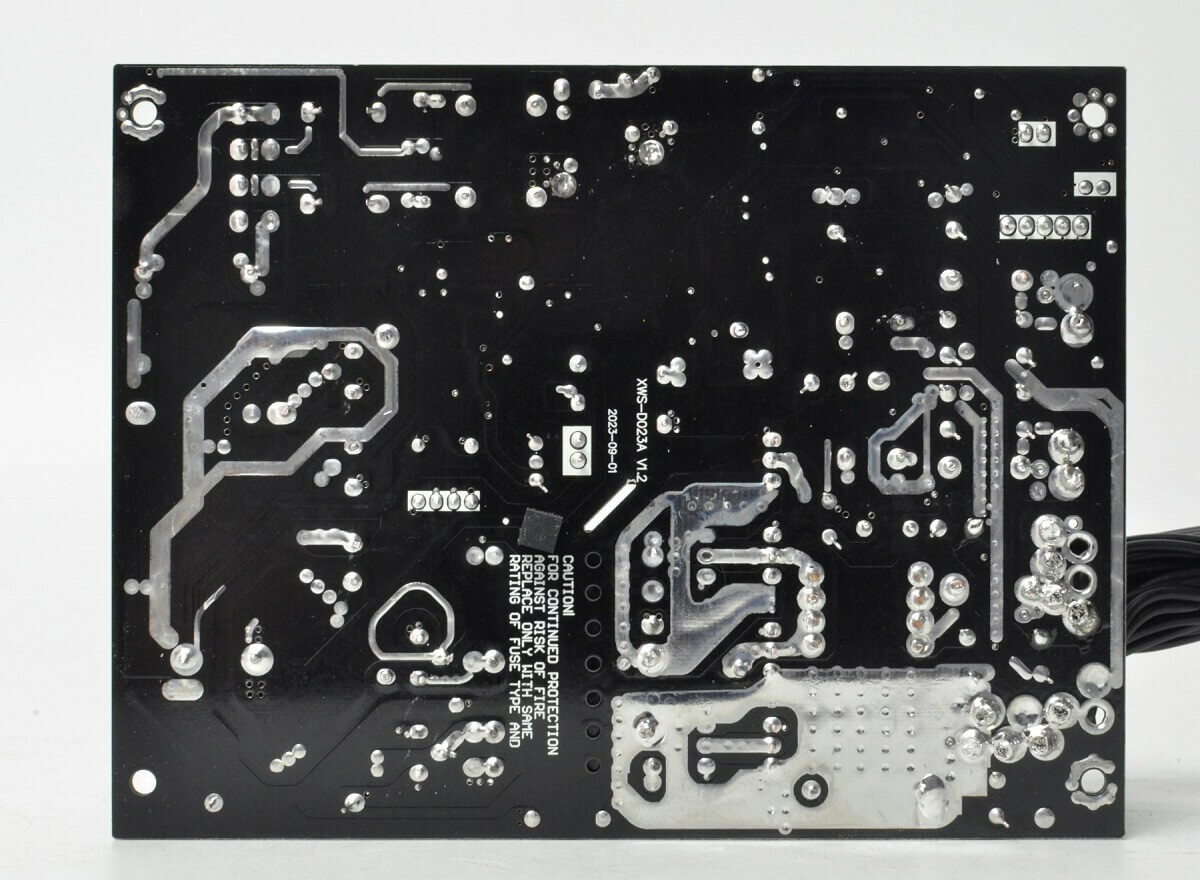

Phần mạch in của ECO 650W V3 sạch sẽ , chân linh kiện được cắt gọn , mối hàn bóng tuân thủ tiêu chuẩn RoHS. Chúng ta có thể thấy thông tin ngày hoàn tất thiết kế trước khi đưa vào sản xuất hàng loạt được in phía dưới của bo mạch
III-Thử nghiệm:
1-Load testing ( Thử tải):
Nhằm đơn giản hóa bảng số liệu điện áp theo Test plan ATX3.0 từ Intel. Đường 12V nay sẽ chỉ còn 2 đường điện trong phép tử tải đối với nguồn Single rail
12V1: Mọi thứ tiêu thụ đường 12V trừ CPU (MB,PCIe,…)
12V2: Chỉ mình CPU (ATX12V/ESP12V)

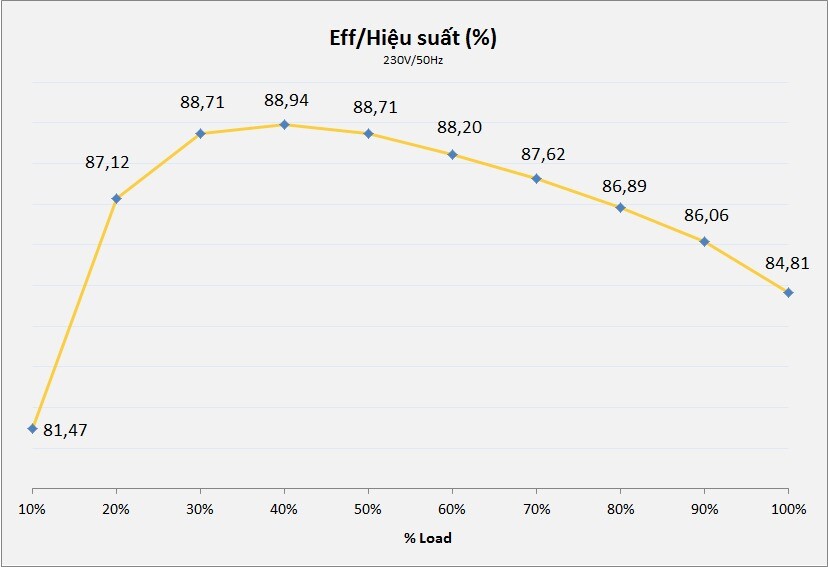

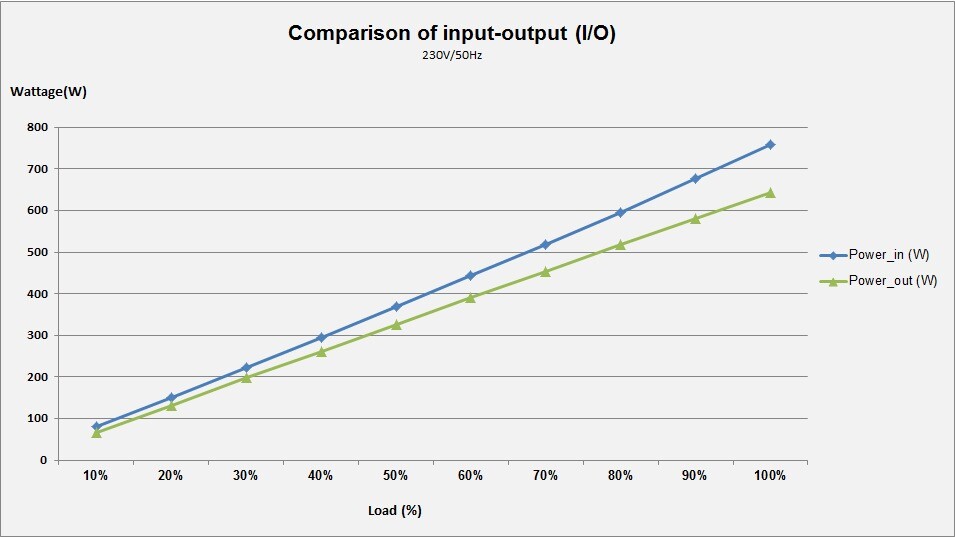

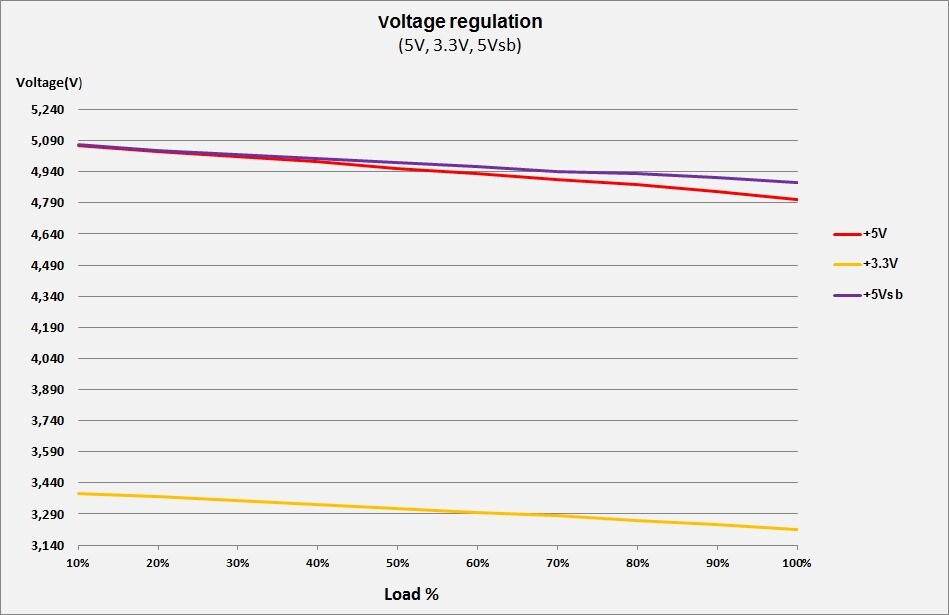

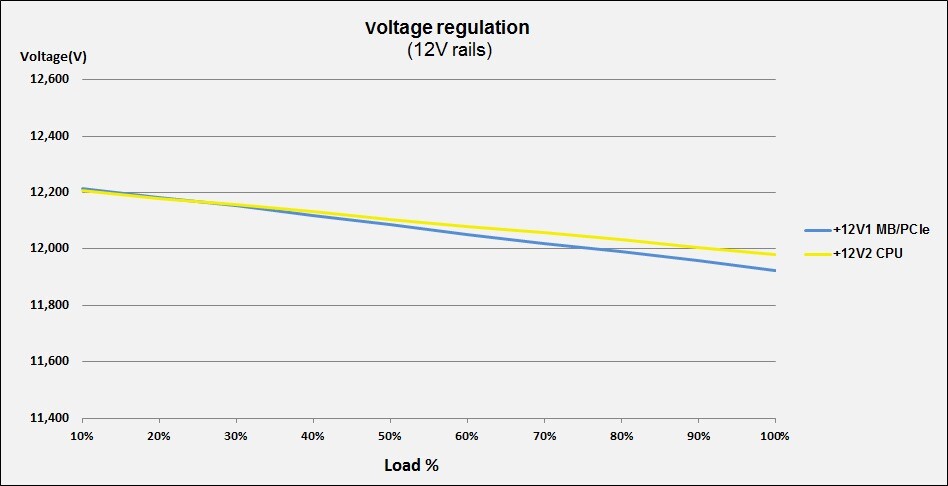

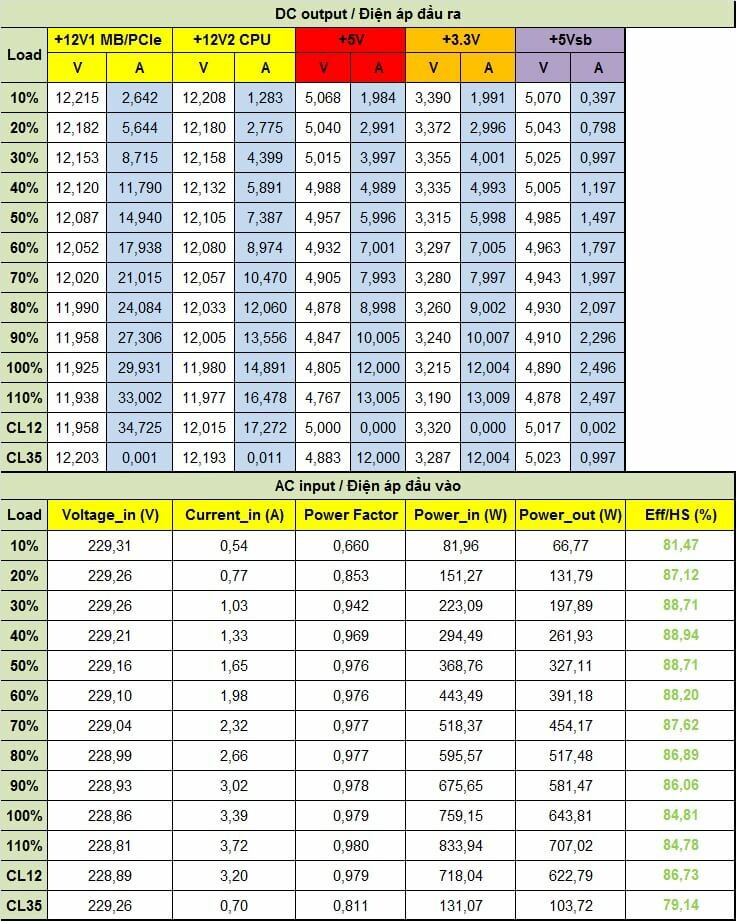

ECO 650W V3 hoàn thành tốt các mức tải với điện áp dao động trong chuẩn ATX yêu cầu. Do có trang bị tính năng DC to DC vì thế ở 2 mức tải không đồng đều. Điện áp vẫn giữ vững trong tiêu chuẩn. Hiệu suất tối đa đạt tới gần 89%@230Vac đúng như những gì phía Infinity cam kết

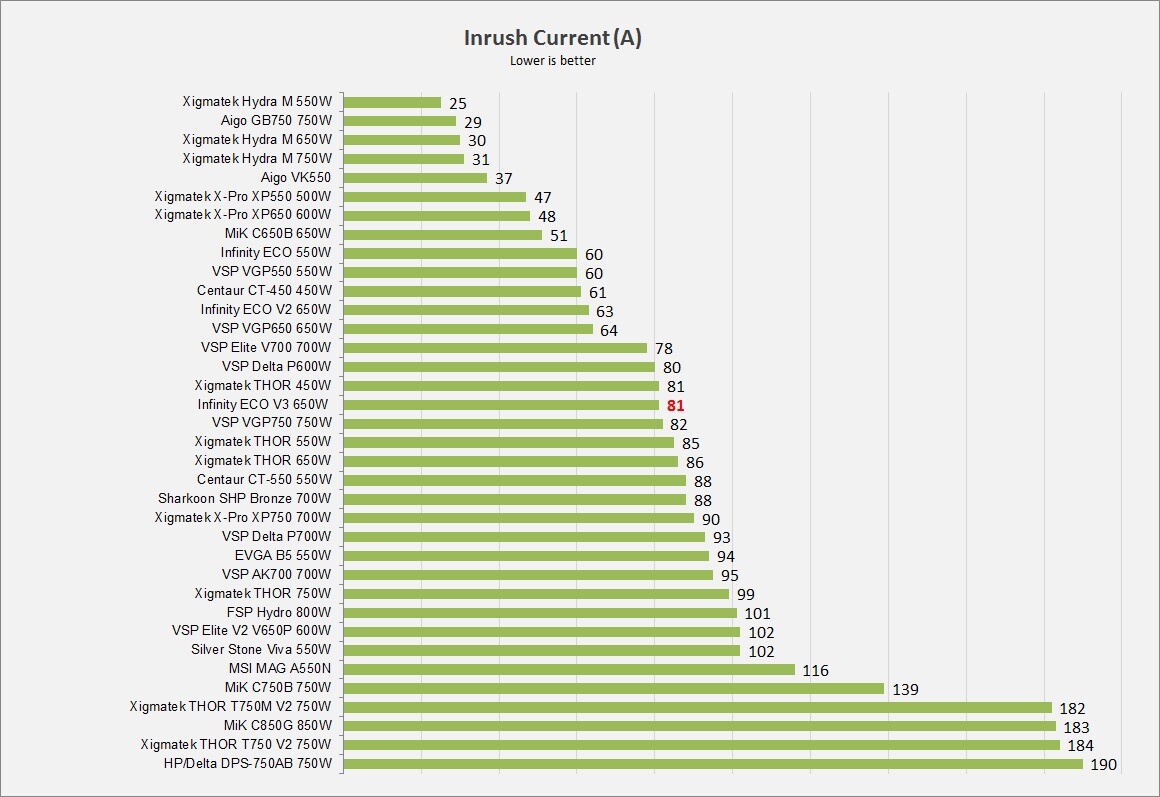

2-Inrush current testing ( Dòng khởi động):
Dòng khởi động của ECO 650W V3 lớn hơn phiên bản trước là do sử dụng tụ chính có mức điện dung cao hơn 390uF so với 330uF. Nhưng bù lại thời gian lưu điện sẽ đc cải thiện cũng như PSU hoạt động ổn định hơn khi lưới điện đầu vào chập chờn

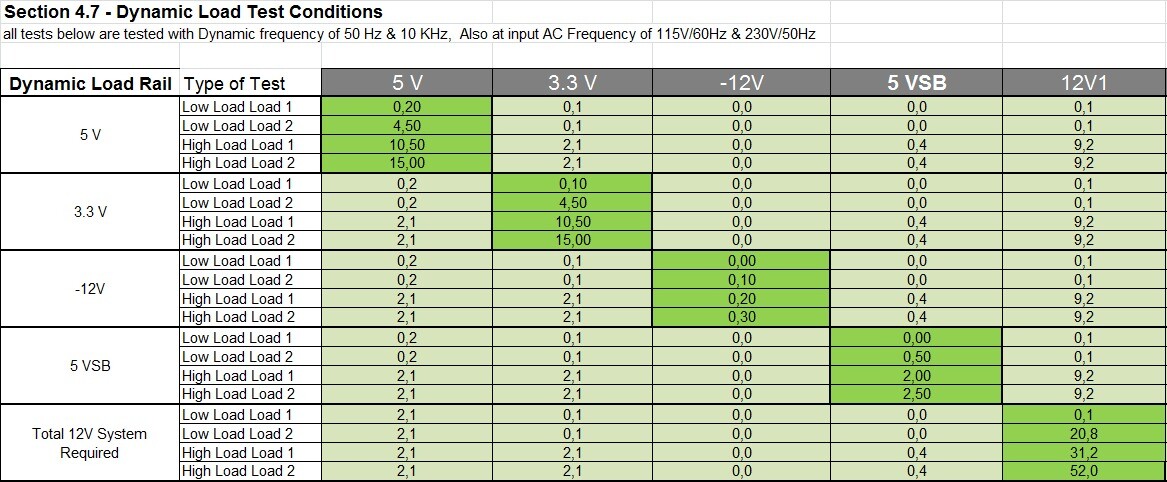

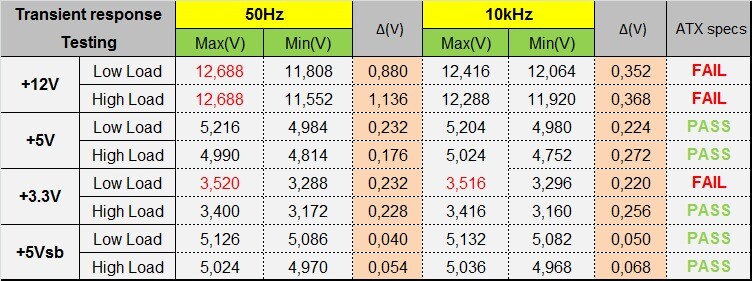

3-Sync Transient response test ( Tải biến thiên):
*Capacitance load: 3300uF per rails (12V1, 12V2, 5V, 3.3V, 5Vsb)
Slew rate: 12V: 5A/uS(12VHPWR) hoặc 2.5A/uS. 5V & 3.3V: 1A/uS . 5Vsb: 0.1A ( theo intel ATX3.0 )
Tương tự các dòng sản phẩm giá rẻ khác ở phân khúc phổ thông ECO 650W V3 cũng bị mắc kẹt lại ở đường 3.3V. khá đáng tiếc khi đường 12V bị dâng lên trên 12.6V(overshoot) tuy chỉ có 0.088V.

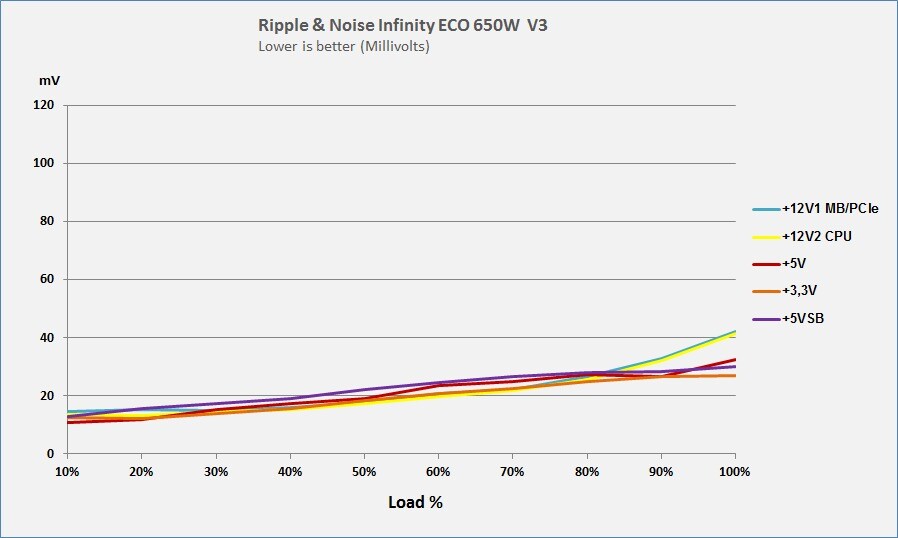

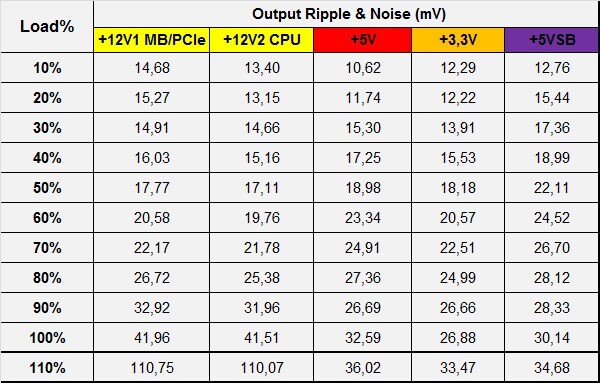

4-Ripple & Noise ( Nhiễu AC cao tần):
Ripple & Noise của ECO 650W V3 đạt mức tốt khi tối đa khoảng 40mV cho cả 3 đường điện chính

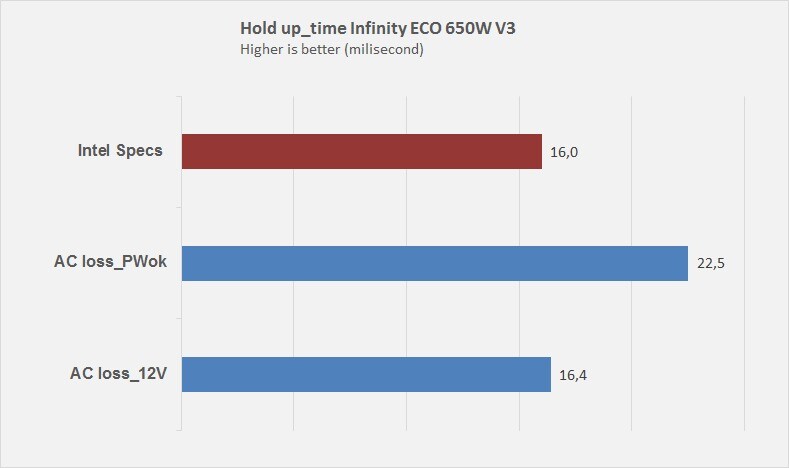

5-Hold-up time ( thời gian lưu điện)
ECO 650W V3 có mức lưu điện vừa đủ để đạt chuẩn ATX tuy nhiên đáng tiếc là tính hiệu PW_ok lại chưa được chính xác khi mất sau khi đường 12V rơi xuống dưới 11.2V
6-Protection features (Các chế độ bảo vệ):
Các chế độ bảo vệ trên ECO 650W V3 hoạt động tốt và nhạy. Trừ 2 đường điện 5V và 3.3V khi chế độ OCP được tính dựa vào khả năng chịu đựng tối đa của IC tích hợp để kích bảo vệ trước khi IC bị hư hỏng. thay vì sử dụng Rshunt để thiết lập định mức cắt dòng. May mắn cho đường 3.3V là IC tích hợp đã cắt rất đúng lúc tuy nhiên đường 5V vẫn còn hơi trể
7-Earth leak current ( Kiểm tra dòng rò):

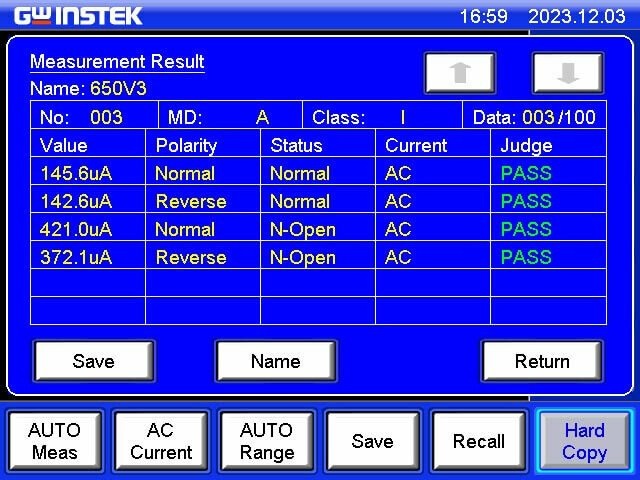

Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 240VAC tương đương khoảng 264VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng GW instek GLC-9000 để đo dòng rò
8- Nhiệt độ làm việc và tốc độ quạt làm mát ( Temp & Fan RPM):
Điều kiện môi trường : 38-45°C

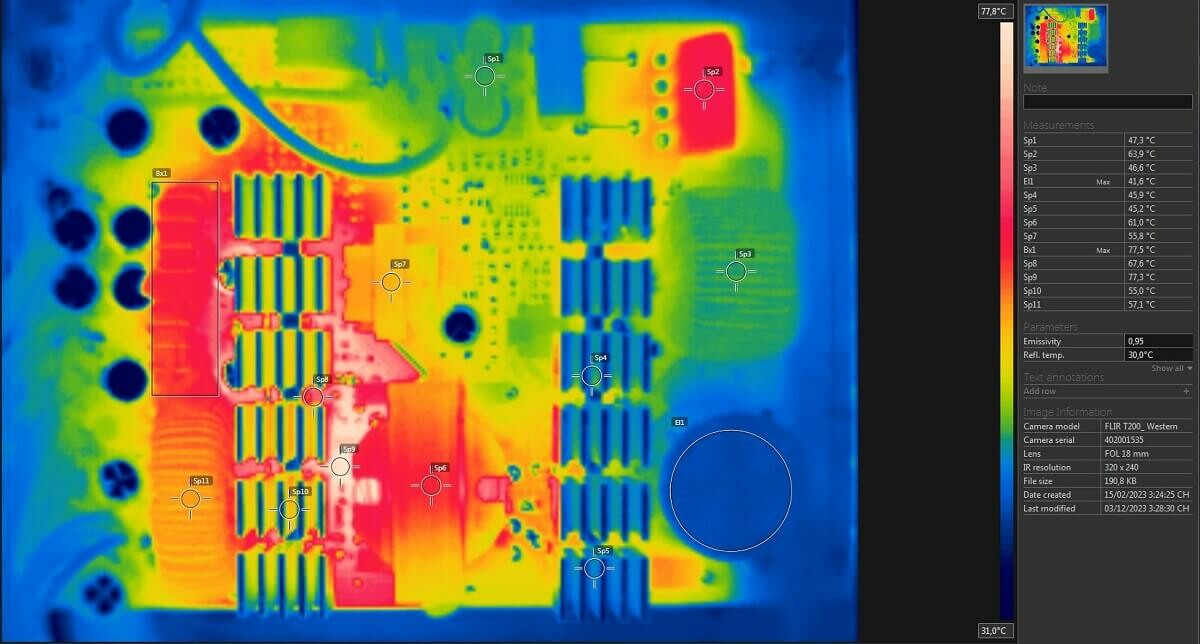

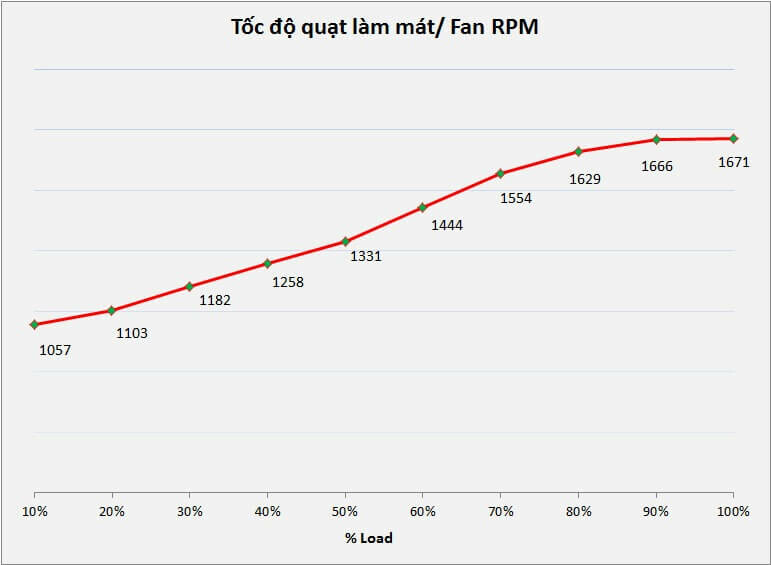

biểu đồ tốc độ quạt làm mát của ECO 650W V3 tăng tuyến tính theo nhiệt độ từ 1000RPM cho tới khi đạt tốc độ tối đa khoảng 1600RPM. Điều này giúp PSU hoạt động êm hơn đôi chút, bù lại qua ảnh nhiệt chúng ta có thể thấy khu vực nóng nhất trên PSU là khu vực ngõ ra biến áp chính và ngõ vào các Mosfet chỉnh lưu đồng bộ với nhiệt độ trên dưới 77oC.

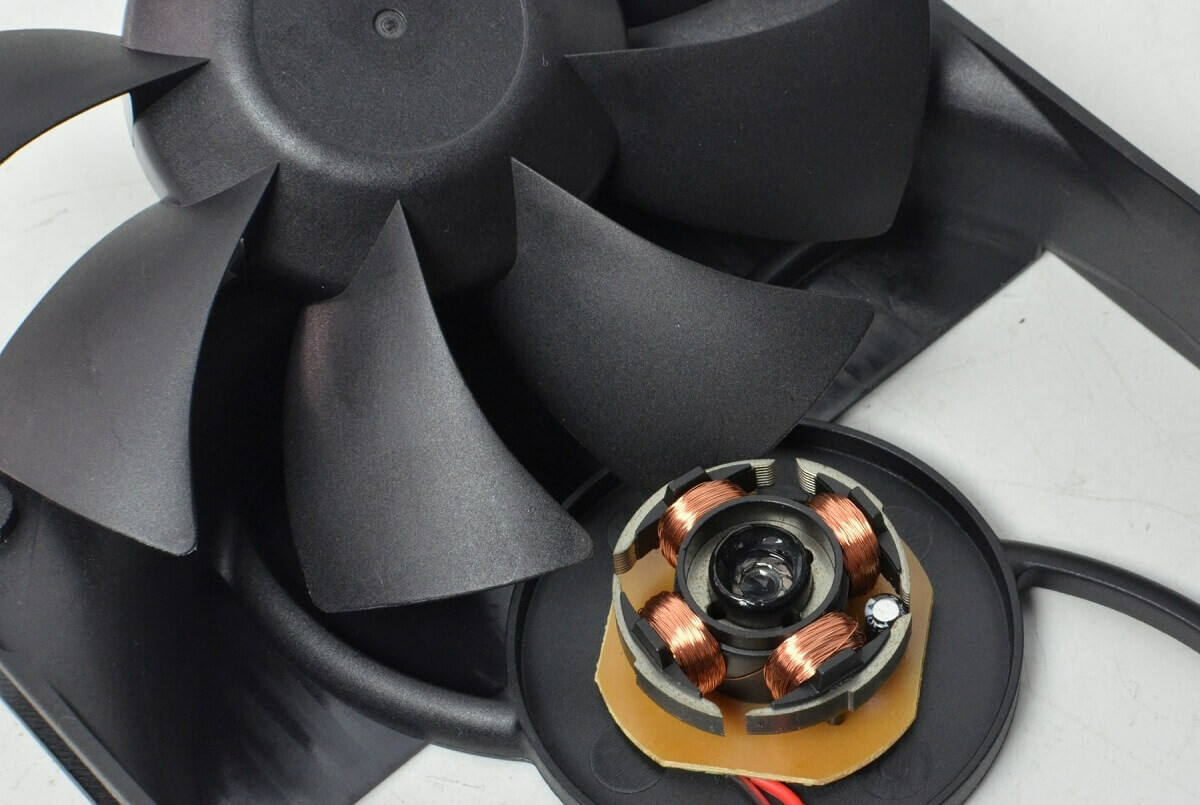

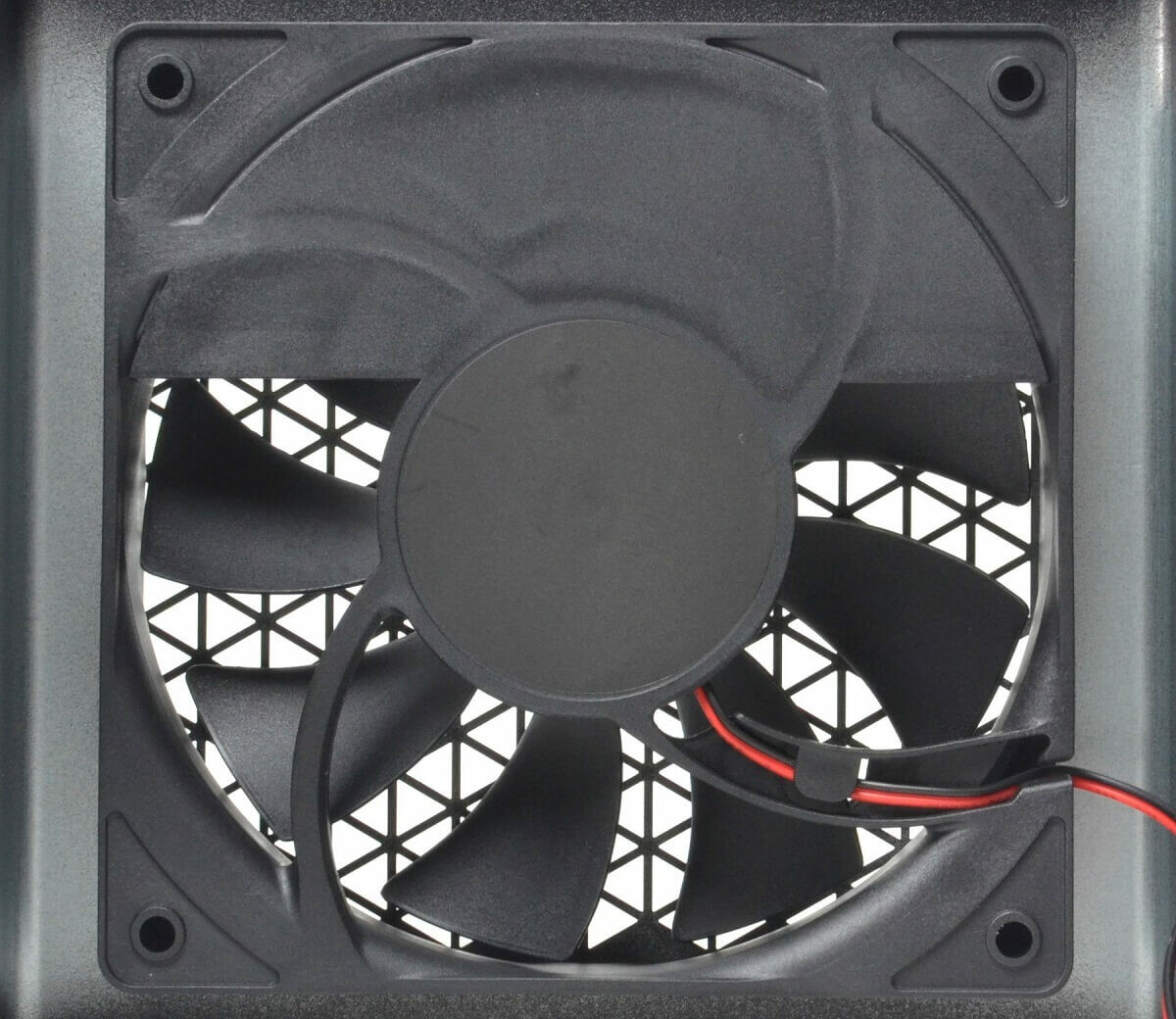

không có thông số kỹ thuật của quạt làm mát được công bố. Vì thế sẽ dựa trên thông số đo đạc và kiểm tra kết cấu thực tế : 12V 0.18A, Rifle Bearing, tốc độ tối đa 1600RPM
IV-Kết luận:
Infinity ECO 650W V3 có chất lượng điện áp và chất lượng linh kiện khá tốt. Hiệu suất đạt tới 88,94%@230Vac đúng như những gì phía Infinity cam kết. So sánh với thế hệ V1/V2 trước đây. ECO 650W V3 có cải thiện lớn về chất lượng điện áp cũng như hiệu suất hoạt động khi sử dụng chỉnh lưu chủ động cho đường 12V thay vì thụ động dùng tổ hợp các diode xung, và nhất là được trang bị mạch DC to DC giúp sử dụng điện năng tối ưu hơn
ECO 650W V3 là sự lựa chọn cho các cấu hình phổ thông và tầm trung sử dụng 01 VGA có công suất <230W
Ưu điểm:
-Tụ chính nhật bản
-Chất lượng điện áp khá
-Hiệu suất đạt 88,94%@230Vac
-DC to DC (VRMs)
-Quạt Rifle Bearing
Khuyết điểm:
-2 đầu nguồn CPU 8pin nên nằm trên 2 dây riêng biệt để phù hợp với nhiều đối tượng người dùng hơn
